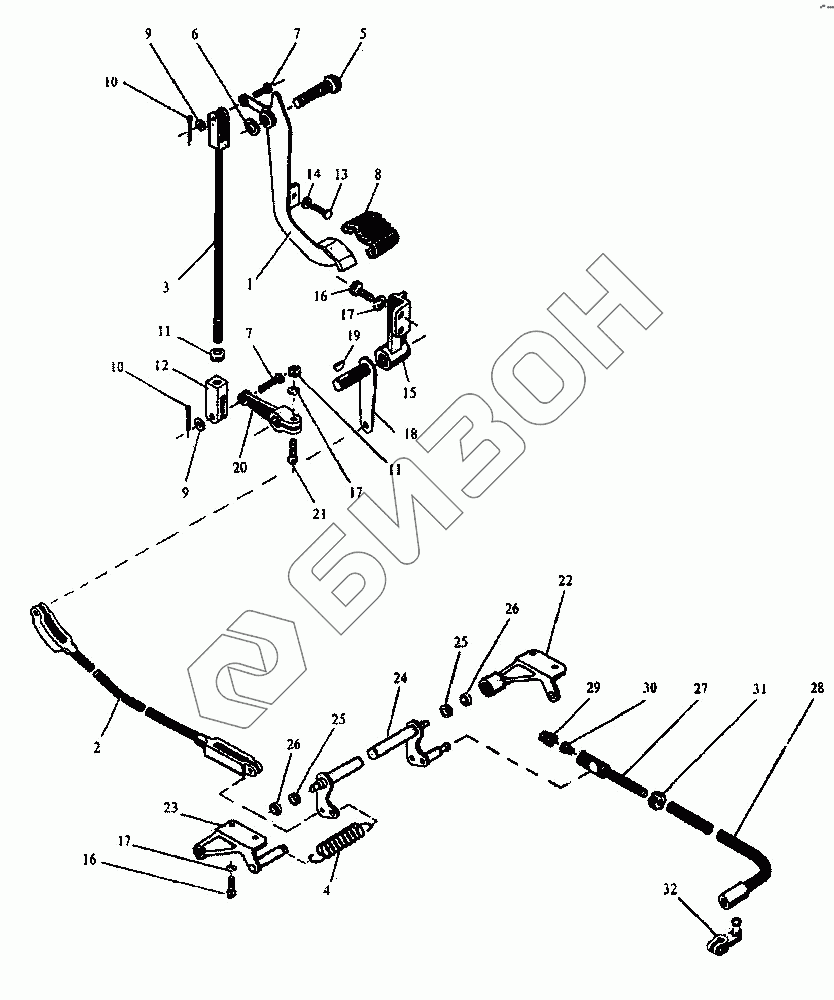

Графический каталог запасных частей к технике: ПТЗ K-744P1. Привод управления сливом КП
1
2
3
4
5
6
7
7
8
9
9
10
10
11
11
12
13
14
15
16
16
17
17
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р-0017040 | Педаль |
Загрузка ...
|
|
| 2 | 2256010-0017040-1 | Тяга |
Загрузка ...
|
|
| 3 | 2256010-0017080 | Тяга |
Загрузка ...
|
|
| 4 | 2256010-0017035-1 | Пружина |
Загрузка ...
|
|
| 5 | 2256010-3500022 | Ось |
Загрузка ...
|
|
| 6 | В25 | Кольцо |
Загрузка ...
|
|
| 7 | Б-БВ12х25 | Ось |
Загрузка ...
|
|
| 8 | 2256010-3500064 | Накладка |
Загрузка ...
|
|
| 9 | 6.01.019 | Шайба |
Загрузка ...
|
|
| 10 | 1,6х14.016 | Шплинт |
Загрузка ...
|
|
| 11 | М8БН.8С.019 | Гайка |
Загрузка ...
|
|
| 12 | 700.11.08.062 | Вилка тяги регулирующая |
Загрузка ...
|
|
| 13 | М10-6gх30 | Болт |
Загрузка ...
|
|
| 14 | М10-6Н.8С.019 | Гайка |
Загрузка ...
|
|
| 15 | 2256010-0017026 | Кронштейн |
Загрузка ...
|
|
| 16 | М8-6gх16 | Болт |
Загрузка ...
|
|
| 17 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 18 | 2256010-0017030 | Рычаг |
Загрузка ...
|
|
| 19 | 3х5 | Шпонка |
Загрузка ...
|
|
| 20 | 700.11.08.139-01 | Рычаг |
Загрузка ...
|
|
| 21 | М8-6gх40 | Болт |
Загрузка ...
|
|
| 22 | 744Р-0017020 | Кронштейн |
Загрузка ...
|
|
| 23 | 744Р-0017030 | Кронштейн |
Загрузка ...
|
|
| 24 | 744Р-0017010 | Валик |
Загрузка ...
|
|
| 25 | 744Р-0017012 | Кольцо уплотнительное |
Загрузка ...
|
|
| 26 | Ш10 | Подшипник |
Загрузка ...
|
|
| 27 | 700А.17.19.720 | Наконечник |
Загрузка ...
|
|
| 28 | 2256010-0017090-2 | Тяга |
Загрузка ...
|
|
| 29 | 700.17.19.051 | Гайка |
Загрузка ...
|
|
| 30 | 700.17.19.049 | Сухарь |
Загрузка ...
|
|
| 31 | М14.6Н.8С.019 | Гайка |
Загрузка ...
|
|
| 32 | 700.17.02.040-1 | Рычаг в сборе |
Загрузка ...
|
