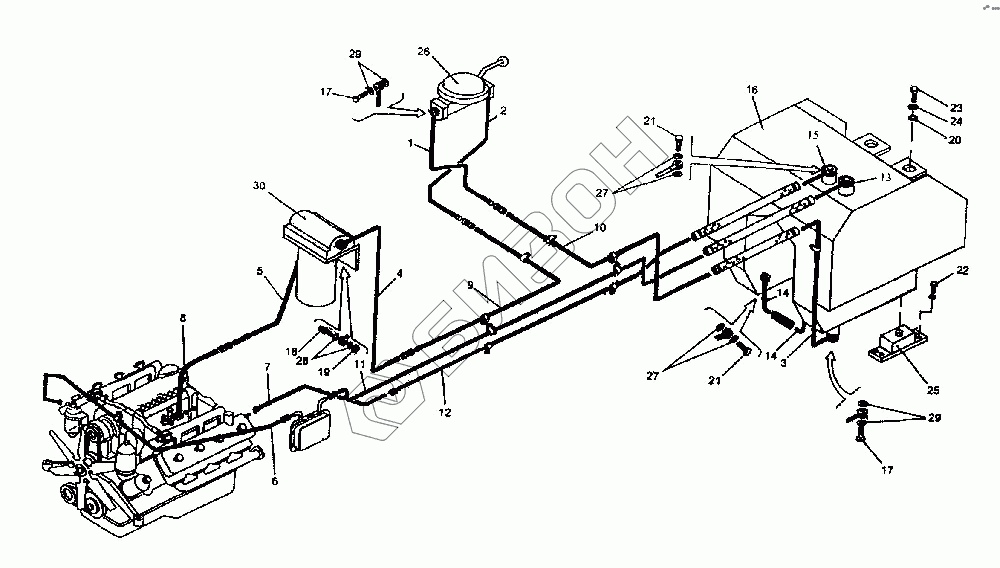

Графический каталог запасных частей к технике: ПТЗ K-744P1. Система питания
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
21
22
23
24
25
26
27
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р-1100010-1 | Труба |
Загрузка ...
|
|
| 2 | 744Р-1100020-1 | Труба |
Загрузка ...
|
|
| 3 | 744Р-1100030-1 | Труба |
Загрузка ...
|
|
| 4 | 744Р-1100040-1 | Труба |
Загрузка ...
|
|
| 5 | 744Р-1100050-1 | Труба |
Загрузка ...
|
|
| 6 | 744Р-1100060 | Труба |
Загрузка ...
|
|
| 7 | 744Р-1100070 | Труба |
Загрузка ...
|
|
| 8 | 744Р-1100080 | Труба |
Загрузка ...
|
|
| 9 | 744Р-1100011-03 | Труба |
Загрузка ...
|
|
| 10 | 744Р-1100011-04 | Труба |
Загрузка ...
|
|
| 11 | 744Р-1100012 | Труба |
Загрузка ...
|
|
| 12 | 744Р-1100013 | Труба |
Загрузка ...
|
|
| 13 | 744-1100020 | Труба |
Загрузка ...
|
|
| 14 | 744-1100030 | Труба |
Загрузка ...
|
|
| 15 | 744-1100030-01 | Труба |
Загрузка ...
|
|
| 16 | 744-1101000 | Бак топливный |
Загрузка ...
|
|
| 17 | 700.11.00.038 | Болт зажимной |
Загрузка ...
|
|
| 18 | 700.11.00.044 | Штуцер |
Загрузка ...
|
|
| 19 | 700.11.00.045 | Гайка глухая |
Загрузка ...
|
|
| 20 | 700А.00.23.082 | Шайба |
Загрузка ...
|
|
| 21 | 700А.11.00.039 | Болт зажимной |
Загрузка ...
|
|
| 22 | [Болт М16-6gх40 ГОСТ 7808-70] | Болт М16-6gх40 ГОСТ 7808-70 |
Загрузка ...
|
|
| 23 | [Болт М27-6gх70 ГОСТ 7808-70] | Болт М27-6gх70 ГОСТ 7808-70 |
Загрузка ...
|
|
| 24 | [Шайба 27.65Г.05 ГОСТ 6402-70] | Шайба 27.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | [Амортизатор АКСС-400М ТУ 38-1051258-86] | Амортизатор АКСС-400М ТУ 38-1051258-86 |
Загрузка ...
|
|
| 26 | [Насос РНМ-1К РНМ-01ТУ] | Насос РНМ-1К РНМ-01ТУ |
Загрузка ...
|
|
| 27 | [Прокладка 12А5М-1,5 ГОСТ 23358-87] | Прокладка 12А5М-1,5 ГОСТ 23358-87 |
Загрузка ...
|
|
| 28 | [Прокладка 16А5М-1,5 ГОСТ 23358-87] | Прокладка 16А5М-1,5 ГОСТ 23358-87 |
Загрузка ...
|
|
| 29 | [Прокладка 20А5М- 1 ,5 ГОСТ 23358-87] | Прокладка 20А5М- 1 ,5 ГОСТ 23358-87 |
Загрузка ...
|
|
| 30 | [Фильтр грубой очистки топлива] | Фильтр грубой очистки топлива |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
