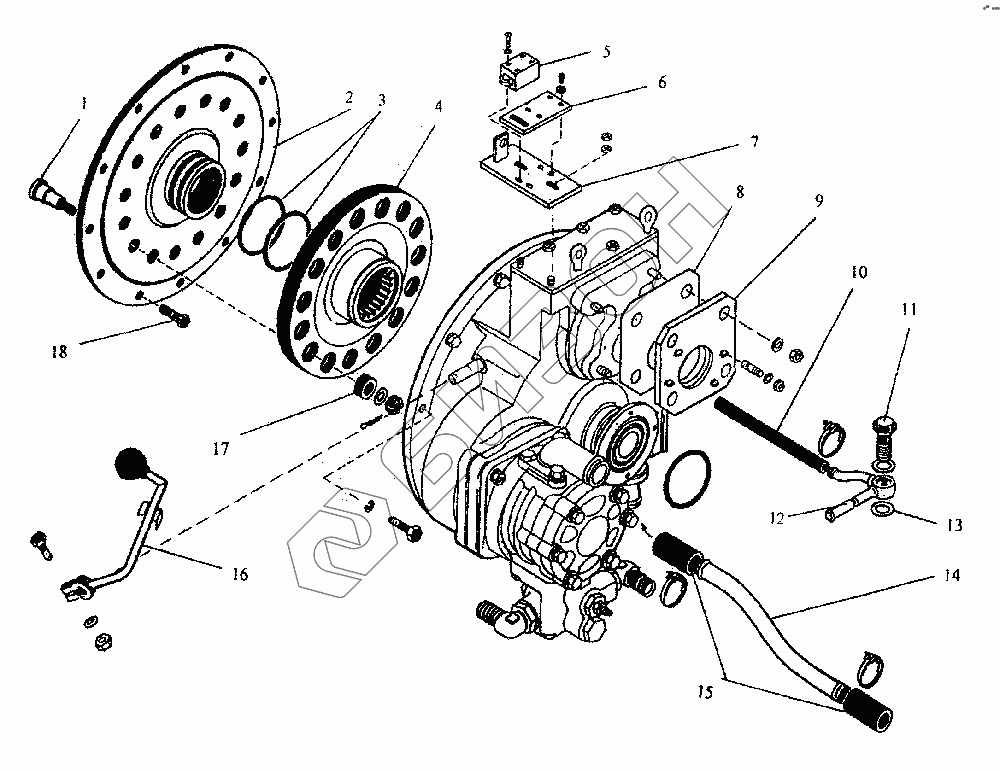

Графический каталог запасных частей к технике: ПТЗ K-744P1. Установка редуктора с полужесткой муфтой
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 744-1600050 | 744-1600050 | Датчик |
Загрузка ...
|
|
| 744-1600070 | 744-1600070 | Выключатель I-АТ4 с проводами |
Загрузка ...
|
|
| 1 | 700.00.16.016 | Палец |
Загрузка ...
|
|
| 2 | 700А.00.16.014-1 | Диск |
Загрузка ...
|
|
| 3 | 700А.34.22.067-07 | Кольцо |
Загрузка ...
|
|
| 4 | 700А.00.16.024 | Муфта |
Загрузка ...
|
|
| 5 | или | или |
Загрузка ...
|
|
| 6 | 744-1600028 | Пластина |
Загрузка ...
|
|
| 7 | 744-1600030 | Кронштейн |
Загрузка ...
|
|
| 8 | 700А.16.02.064-1 | Прокладка |
Загрузка ...
|
|
| 9 | 744-1600021 | Проставка |
Загрузка ...
|
|
| 10 | 12х20-1,6 | Рукав |
Загрузка ...
|
|
| 11 | 700.17.24.023-2 | Болт зажимной |
Загрузка ...
|
|
| 12 | 2256010-1600050 | Трубопровод |
Загрузка ...
|
|
| 13 | 700.17.01.413 | Прокладка |
Загрузка ...
|
|
| 14 | 734-1600011 | Труба |
Загрузка ...
|
|
| 15 | 32х43-1,6 | Рукав 1=120 мм |
Загрузка ...
|
|
| 16 | 744-1600040-1 | Рычаг |
Загрузка ...
|
|
| 17 | 700.00.16.017 | Амортизатор |
Загрузка ...
|
|
| 18 | ЗМ10х30.88.45Х | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
