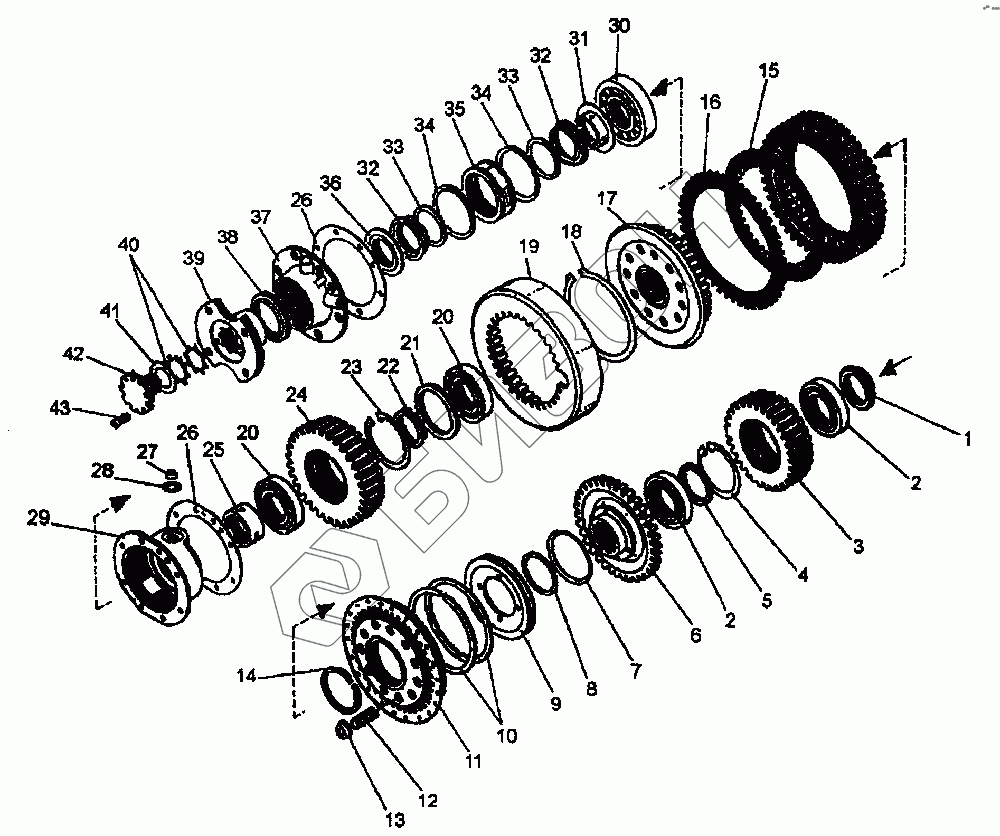

Графический каталог запасных частей к технике: ПТЗ K-744P1. Вал ведущий (4 фрикцион)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
33
33
34
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700А.1701029-3 | Втулка |
Загрузка ...
|
|
| 2 | 214А | Подшипник |
Загрузка ...
|
|
| 3 | 700А.1701031-5 | Шестерня |
Загрузка ...
|
|
| 4 | В125 | Кольцо |
Загрузка ...
|
|
| 5 | 700А.1701106 | Кольцо |
Загрузка ...
|
|
| 6 | 700А.1701043-2 | Шестерня |
Загрузка ...
|
|
| 7 | 700.1701324-2 | Манжета |
Загрузка ...
|
|
| 8 | 700А.1701101-1 | Кольцо |
Загрузка ...
|
|
| 9 | 700А.1701042-1 | Диск левый |
Загрузка ...
|
|
| 10 | 700.1701459 | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | 744-1701060 | Диск нажимной |
Загрузка ...
|
|
| 12 | 700А.1701034-2 | Пружина |
Загрузка ...
|
|
| 13 | 700.1701033 | Стакан |
Загрузка ...
|
|
| 14 | 700.1701458-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 700А.1701038-2 | Диск |
Загрузка ...
|
|
| 16 | 700А.1701037-1 | Диск |
Загрузка ...
|
|
| 17 | 700А.1701520 | Барабан левый |
Загрузка ...
|
|
| 18 | 1В180 | Кольцо |
Загрузка ...
|
|
| 19 | 700А.1701041-4 | Барабан |
Загрузка ...
|
|
| 20 | 6-12212КМ | Подшипник |
Загрузка ...
|
|
| 21 | 700.1701029 | Кольцо промежуточное |
Загрузка ...
|
|
| 22 | 700.1701028 | Кольцо |
Загрузка ...
|
|
| 23 | В110 | Кольцо |
Загрузка ...
|
|
| 24 | 700А.1701039-4 | Шестерня |
Загрузка ...
|
|
| 25 | 700.1701026-5 | Втулка распорная |
Загрузка ...
|
|
| 26 | 700А.1701071 | Прокладка |
Загрузка ...
|
|
| 27 | 700.1701062 | Втулка |
Загрузка ...
|
|
| 28 | 700.1701027 | Кольцо уплотнителя |
Загрузка ...
|
|
| 29 | 700А.1701020-1 | Опора левая |
Загрузка ...
|
|
| 30 | 2312КМ | Подшипник |
Загрузка ...
|
|
| 31 | 700А.1701022-1 | Кольцо |
Загрузка ...
|
|
| 32 | 700А.1701023 | Кольцо уплотнительное |
Загрузка ...
|
|
| 33 | 700.1701324-1 | Манжета |
Загрузка ...
|
|
| 34 | 700А.1701324 | Манжета |
Загрузка ...
|
|
| 35 | 700А.1701016-1 | Кольцо |
Загрузка ...
|
|
| 36 | 700А.1701024-1 | Кольцо |
Загрузка ...
|
|
| 37 | 700А.1701030 | Обойма левая |
Загрузка ...
|
|
| 38 | 700А.1701430 | Манжета 75х100х10 |
Загрузка ...
|
|
| 39 | 700А.1701319 | Фланец |
Загрузка ...
|
|
| 40 | 700.1701408 | Шайба |
Загрузка ...
|
|
| 41 | 700.1701399 | Кольцо уплотнителя |
Загрузка ...
|
|
| 42 | 700.1701021-2 | Гайка |
Загрузка ...
|
|
| 43 | 700.1701428 | Винт |
Загрузка ...
|
