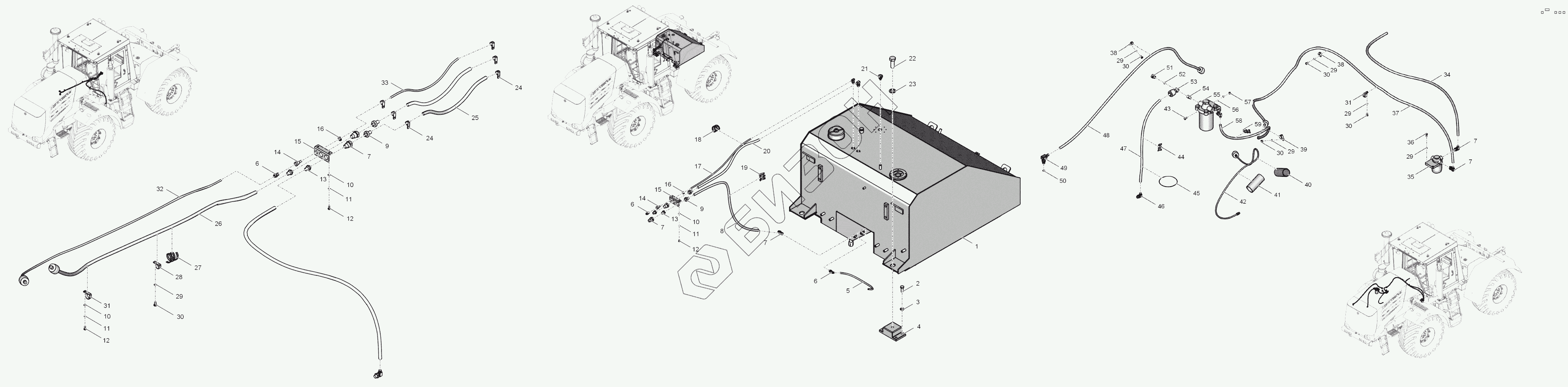

Графический каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт". 744Р1-1100000-2 Система питания
1
2
3
4
5
6
6
6
7
7
7
7
7
8
9
9
10
10
10
11
11
11
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
29
29
29
29
30
30
30
30
30
31
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р1-1101000-2 | Бак топливный |
Загрузка ...
|
|
| 2 | БолтM16-6gx40.88.35.019 | Болт M16-6gx40.88.35.019 |
Загрузка ...
|
|
| 3 | ШайбаD16 | Шайба |
Загрузка ...
|
|
| 4 | АКСС-400М | Амортизатор |
Загрузка ...
|
|
| 5 | FP86-025-RU01 | Топливопровод |
Загрузка ...
|
|
| 6 | F951210,3-М12x1,5 | Фитинг прямой с цангой |
Загрузка ...
|
|
| 7 | F951213-М16х1,5 | Фитинг прямой с цангой |
Загрузка ...
|
|
| 8 | FP1512-022-RU01 | Топливопровод |
Загрузка ...
|
|
| 9 | F260213-M16x1,5-RU01 | Переходник |
Загрузка ...
|
|
| 10 | Шайба6.01.019 | Шайба 6.01.019 |
Загрузка ...
|
|
| 11 | Шайба6.65Г.05 | Шайба 6.65Г.05 |
Загрузка ...
|
|
| 12 | БолтМ6-6дх16.56.019 | Болт М6-6gx16.56.019 |
Загрузка ...
|
|
| 13 | D2502М22х1,5-М22х1,5-M16x1,5-L=39 | Переходник |
Загрузка ...
|
|
| 14 | 26018-М14х1,5-М12х1,5-RU01 | Переходник |
Загрузка ...
|
|
| 15 | 744Р2-1100035 | Кронштейн |
Загрузка ...
|
|
| 16 | 1593M14x1,5-S01 | Гайка |
Загрузка ...
|
|
| 17 | FP86-024-RU01 | Топливопровод |
Загрузка ...
|
|
| 18 | GS128 | Защитная лента I |
Загрузка ...
|
|
| 19 | GS128 | Защитная лента I |
Загрузка ...
|
|
| 20 | FP1512-023-RU01 | Топливопровод |
Загрузка ...
|
|
| 21 | 700.42.02.050 | Сапун |
Загрузка ...
|
|
| 22 | БолтМ27-6дх70.88.45Х019 | Болт М27-6gx70.88.45Х019 |
Загрузка ...
|
|
| 23 | Шайба27 | Шайба 27 |
Загрузка ...
|
|
| 24 | NormaTORRODIN301712-22/9 | Хомут червячный |
Загрузка ...
|
|
| 25 | Рукав12x20-1,6 | Рукав 12x20-1,6 |
Загрузка ...
|
|
| 26 | FP1512-046-RU01 | Топливопровод |
Загрузка ...
|
|
| 27 | GS128 | Защитная лента I |
Загрузка ...
|
|
| 28 | RSGUDIN725711.28/20.8,4 | Хомут обрезиненный |
Загрузка ...
|
|
| 29 | Шайба8.65Г.05 | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 30 | БолтМ8-6дх16.56.019 | Болт М8-6gx16.56.019 |
Загрузка ...
|
|
| 31 | RSGUDIN725711.22/20.8,4 | Хомут обрезиненный |
Загрузка ...
|
|
| 32 | FP86-047-RU01 | Топливопровод |
Загрузка ...
|
|
| 33 | Рукав8x16,5-1,6 | Рукав 8x16,5-1,6 |
Загрузка ...
|
|
| 34 | FP1512-026-RU01 | Топливопровод |
Загрузка ...
|
|
| 35 | HengstН11К09 | Топливоподкачивающий насос |
Загрузка ...
|
|
| 36 | БолтM8-6gx20.56.019 | Болт M8-6gx20.56.019 |
Загрузка ...
|
|
| 37 | FP1512-045-RU01 | Топливопровод |
Загрузка ...
|
|
| 38 | RSGUDIN725711.15/20.8,4 | Хомут обрезиненный |
Загрузка ...
|
|
| 39 | RSGUDIN725711.24/20.8,4 | Хомут обрезиненный |
Загрузка ...
|
|
| 40 | 1926220 | Гофрированная трубка |
Загрузка ...
|
|
| 41 | 1926220 | Гофрированная трубка |
Загрузка ...
|
|
| 42 | FP86-048-RU01 | Топливопровод |
Загрузка ...
|
|
| 43 | БолтМ27-6дх70.88.45Х019 | Болт М27-6gx70.88.45Х019 |
Загрузка ...
|
|
| 44 | GS128 | Защитная лента I |
Загрузка ...
|
|
| 45 | Стяжка4x200 | Кабельная стяжка 4x200 |
Загрузка ...
|
|
| 46 | F951210,3-М14х1,5 | Фитинг прямой с цангой |
Загрузка ...
|
|
| 47 | FP1512-043-RU01 | Топливопровод |
Загрузка ...
|
|
| 48 | FP1512-049-RU01 | Топливопровод |
Загрузка ...
|
|
| 49 | F951101-10,3-M14x1,5-S | Болт пустотелый с цангой |
Загрузка ...
|
|
| 50 | 2651М14 | Шайба уплотнительная |
Загрузка ...
|
|
| 51 | 163101-M16x1,5-S01 | Болт пустотелый |
Загрузка ...
|
|
| 52 | 2651M16 | Шайба уплотнительная |
Загрузка ...
|
|
| 53 | F961013-M16 | Серьга с цангой |
Загрузка ...
|
|
| 54 | D25211/4NPTF-M16x1,5-RU01 | Переходник |
Загрузка ...
|
|
| 55 | 204А-1105510-Б | Фильтр топливный грубой очистки в сборе |
Загрузка ...
|
|
| 56 | Шайба8.01.019 | Шайба 8.01.019 |
Загрузка ...
|
|
| 57 | ГайкаМ8-6Н.8С.019 | Гайка М8-6Н.8С.019 |
Загрузка ...
|
|
| 58 | FP1512-044-RU01 | Топливопровод |
Загрузка ...
|
|
| 59 | GS128 | Защитная лента I |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
