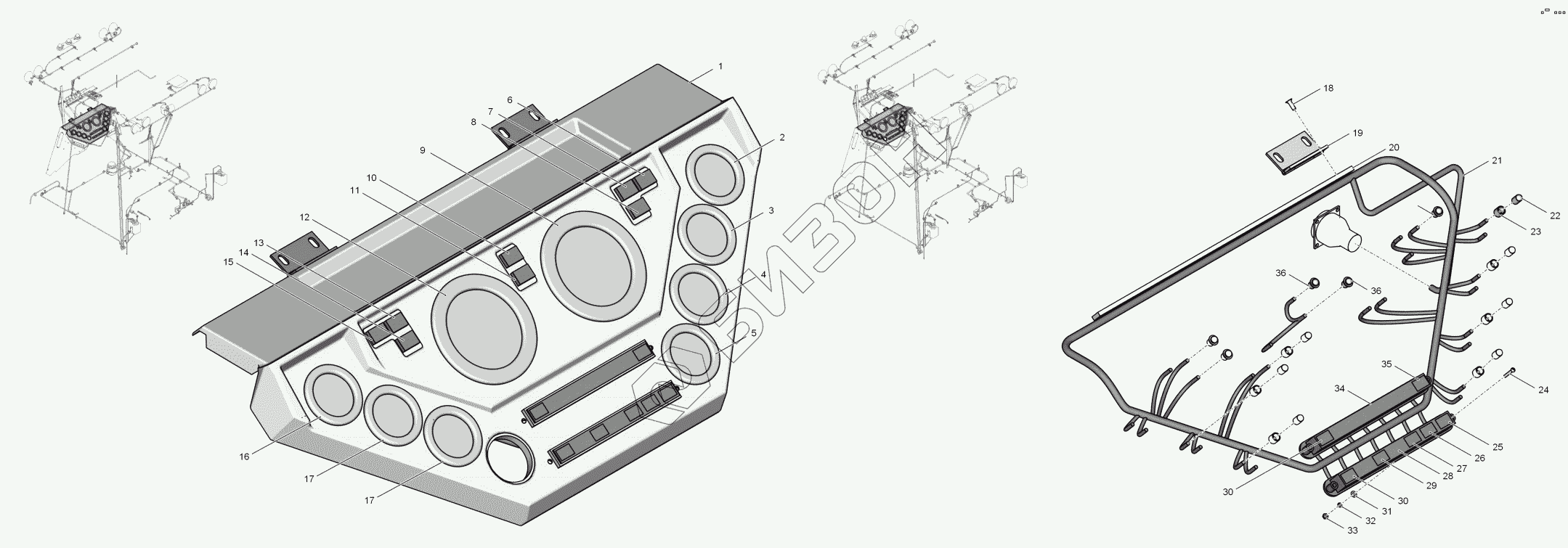

Графический каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт". 744Р1-3805000 Щиток приборов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744-38.05.016-02 | Панель приборная |
Загрузка ...
|
|
| 2 | 14,381 | Приемник |
Загрузка ...
|
|
| 3 | 34,3806 | Приемник указателя уровня топлива |
Загрузка ...
|
|
| 4 | УК34.2РИВП.457381.001ТУ | Счетчик моточасов-вольтметр |
Загрузка ...
|
|
| 5 | 3452,381 | Приемник указателя давления |
Загрузка ...
|
|
| 6 | 2212.3803-05 | Контрольная лампа |
Загрузка ...
|
|
| 7 | 2212,3803 | Лампа контрольная |
Загрузка ...
|
|
| 8 | 2212.3803-37 | Контрольная лампа |
Загрузка ...
|
|
| 9 | 31.3802-У-ХЛ | Показывающий прибор |
Загрузка ...
|
|
| 10 | 2311.3803-07 | Блок контрольных ламп |
Загрузка ...
|
|
| 11 | 2212.3803-08 | Контрольная лампа |
Загрузка ...
|
|
| 12 | ПТ8040-4 | Тахометр |
Загрузка ...
|
|
| 13 | 2212.3803-02 | Контрольная лампа |
Загрузка ...
|
|
| 14 | 2212.3803-28 | Контрольная лампа |
Загрузка ...
|
|
| 15 | 2212.3803-01 | Контрольная лампа |
Загрузка ...
|
|
| 16 | 33,381 | Приемник указателя давления |
Загрузка ...
|
|
| 17 | 36,807 | Приемник указателя температуры |
Загрузка ...
|
|
| 18 | ВинтВМ4-6gx12.48.019 | Винт ВМ4-6gx12.48.019 |
Загрузка ...
|
|
| 19 | 744-3805100-1 | Петля |
Загрузка ...
|
|
| 20 | 744-38.05.011 | Прижим |
Загрузка ...
|
|
| 21 | 744Р1-3805010 | Жгут проводов щитка приборов |
Загрузка ...
|
|
| 22 | ЛампаА24-2 | Лампа А24-2 |
Загрузка ...
|
|
| 23 | ЛВ211-329 | Патрон со штекером |
Загрузка ...
|
|
| 24 | ВинтВМ3-6gx20.48.016 | Винт ВМ3-6gx20.48.016 |
Загрузка ...
|
|
| 25 | 744Р1-3805012 | Символ |
Загрузка ...
|
|
| 26 | 744Р2-3805012-01 | Символ |
Загрузка ...
|
|
| 27 | 744Р2-3805012-03 | Символ |
Загрузка ...
|
|
| 28 | 2311.3803-08 | Блок контрольных ламп |
Загрузка ...
|
|
| 29 | 744Р2-3805012 | Символ |
Загрузка ...
|
|
| 30 | 744Р2-3805014 | Символ |
Загрузка ...
|
|
| 31 | Шайба3.65Г.05 | Шайба 3.65Г.05 |
Загрузка ...
|
|
| 32 | ШайбаА3.01.019 | Шайба А3.01.019 |
Загрузка ...
|
|
| 33 | ГайкаМ3-6Н.5.019 | Гайка М3-6Н.5.019 |
Загрузка ...
|
|
| 34 | 2311.3803-06 | Блок контрольных ламп |
Загрузка ...
|
|
| 35 | 744Р1-3805012-01 | Символ |
Загрузка ...
|
|
| 36 | ЛампаА24-1,2 | Лампа А24-1,2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
