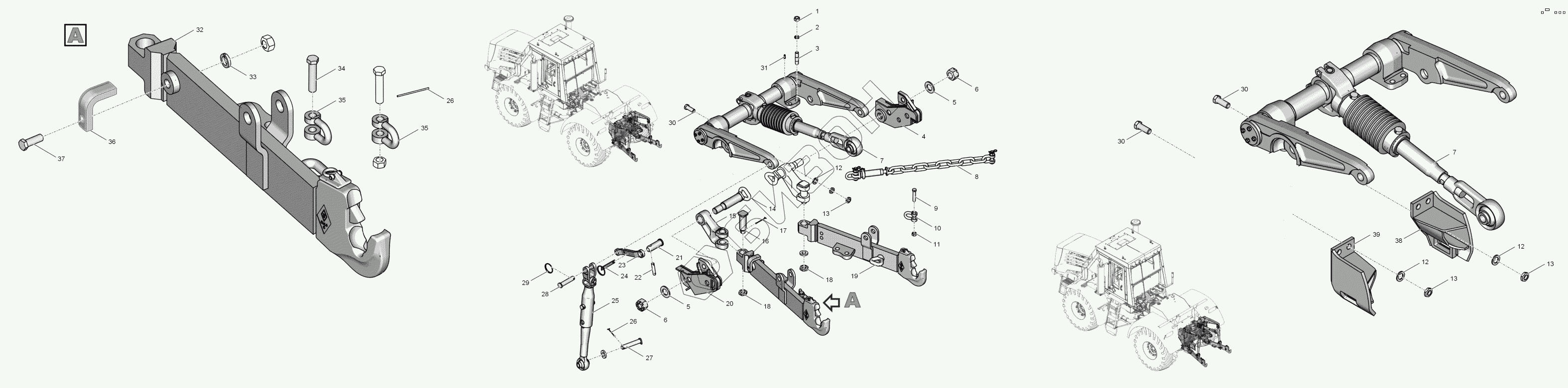

Графический каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт". 744Р3-4628000 Механизм навески
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
12
12
13
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
30
31
32
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГайкаМ24-6Н.8.С.019 | Гайка М24-6Н.8.С.019 |
Загрузка ...
|
|
| 2 | Шайба24.65Г.05 | Шайба 24.65Г.05 |
Загрузка ...
|
|
| 3 | 2256010-4628128 | Шпилька |
Загрузка ...
|
|
| 4 | 2256010-4628140 | Упор правый |
Загрузка ...
|
|
| 5 | 700А.46.28.029 | Пружина тарельчатая |
Загрузка ...
|
|
| 6 | 2256010-4628275 | Гайка |
Загрузка ...
|
|
| 7 | 2256010-4628130 | Вал рычагов |
Загрузка ...
|
|
| 8 | 700.46.28.290-1 | Раскос горизонтальный |
Загрузка ...
|
|
| 9 | 700А.46.28.088 | Ось |
Загрузка ...
|
|
| 10 | 700А.46.28.067 | Фиксатор |
Загрузка ...
|
|
| 11 | ГайкаМ20-6Н.8.С.019 | Гайка М20-6Н.8.С.019 |
Загрузка ...
|
|
| 12 | Шайба27.01.019 | Шайба 27.01.019 |
Загрузка ...
|
|
| 13 | ГайкаМ27-6Н.8.С.019 | Гайка М27-6Н.8.С.019 |
Загрузка ...
|
|
| 14 | 2256010-4628014-2 | Ось |
Загрузка ...
|
|
| 15 | 2256010-4628096-1 | Рычаг |
Загрузка ...
|
|
| 16 | 2256010-4628022-1 | Ось |
Загрузка ...
|
|
| 17 | Шплинт6,3х71.016 | Шплинт 6,3х71.016 |
Загрузка ...
|
|
| 18 | ГайкаМ36х3-6Н.8.С.019 | Гайка М36х3-6Н.8.С.019 |
Загрузка ...
|
|
| 19 | 744Р3-4628100 | Тяга нижняя правая |
Загрузка ...
|
|
| 20 | 2256010-4628150 | Упор левый |
Загрузка ...
|
|
| 21 | 744Р3-4628025 | Палец |
Загрузка ...
|
|
| 22 | 700.46.28.203 | Чека |
Загрузка ...
|
|
| 23 | 744Р3-4628023 | Кронштейн |
Загрузка ...
|
|
| 24 | 700А.46.28.031 | Планка |
Загрузка ...
|
|
| 25 | 700А.46.28.070 | Раскос вертикальный |
Загрузка ...
|
|
| 26 | Шплинт6,3х45.016 | Шплинт 6,3х45.016 |
Загрузка ...
|
|
| 27 | 700.46.251-1 | Ось |
Загрузка ...
|
|
| 28 | 744Р3-4628024 | Ось |
Загрузка ...
|
|
| 29 | 700.46.28.272-1 | Кольцо |
Загрузка ...
|
|
| 30 | БолтМ27х2-6gх70.88.45Х.019 | Болт М27х2-6gх70.88.45Х.019 |
Загрузка ...
|
|
| 31 | 1.3.Ц6Хр | Масленка |
Загрузка ...
|
|
| 32 | 744Р3-4628100-01 | Тяга нижняя левая |
Загрузка ...
|
|
| 33 | 744Р3-4628022 | Шайба |
Загрузка ...
|
|
| 34 | 700.46.28.258-1 | Ось |
Загрузка ...
|
|
| 35 | 700А.46.28.071 | Звено |
Загрузка ...
|
|
| 36 | 744Р3-4628021 | Упор |
Загрузка ...
|
|
| 37 | БолтМ24х2-6gх100.109.40Х.016 | Болт М24х2-6gх100.109.40Х.016 |
Загрузка ...
|
|
| 38 | 2256010-4628097 | Кронштейн левый |
Загрузка ...
|
|
| 39 | 2256010-4628098 | Кронштейн правый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
