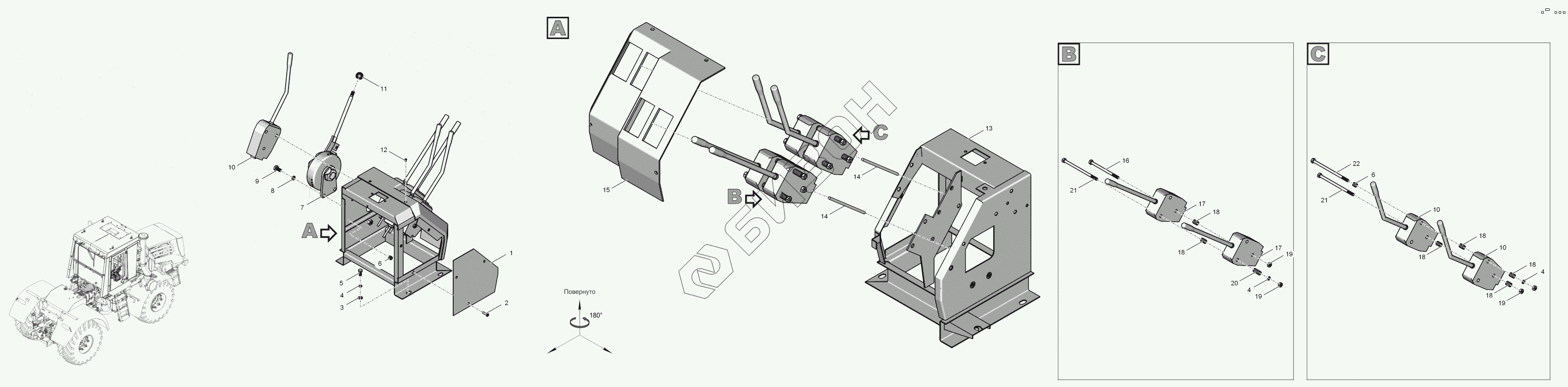

Графический каталог запасных частей к технике: ПТЗ К-744Р1 "Стандарт". 744Р-6750000-3 Блок управления
1
2
3
4
4
4
5
6
6
7
8
9
10
10
10
11
12
13
14
14
15
16
17
17
18
18
18
18
18
18
19
19
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р-6750067-1 | Крышка |
Загрузка ...
|
|
| 2 | ВинтВ2М6-6gx25.48.019 | Винт В2М6-6gx25.48.019 |
Загрузка ...
|
|
| 3 | ШайбаА8.01.019 | Шайба А8.01.019 |
Загрузка ...
|
|
| 4 | Шайба8.65Г.05 | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 5 | БолтМ8-6gx20.56.019 | Болт М8-6gx20.56.019 |
Загрузка ...
|
|
| 6 | 744Р-6750005-04 | Втулка |
Загрузка ...
|
|
| 7 | 744Р-6750120 | Акселератор |
Загрузка ...
|
|
| 8 | Шайба10.65Г.05 | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 9 | БолтМ10-6gx20.56.019 | Болт М10-6gx20.56.019 |
Загрузка ...
|
|
| 10 | 744Р-6750098 | Рукоятка |
Загрузка ...
|
|
| 11 | 7003700011-1 | Шар |
Загрузка ...
|
|
| 12 | ВинтВМ4-8gx10.46.019 | Винт ВМ4-8gx10.46.019 |
Загрузка ...
|
|
| 13 | 744Р-6750010-3 | Каркас |
Загрузка ...
|
|
| 14 | Kabel209-17901350 | Трос привода золотников гидрораспределителя |
Загрузка ...
|
|
| 15 | 744-6750064 | Панель |
Загрузка ...
|
|
| 16 | 744Р-6750060 | Болт |
Загрузка ...
|
|
| 17 | 212506 | Рукоятка управления гидрораспределителем |
Загрузка ...
|
|
| 18 | 744Р-6750005-03 | Втулка |
Загрузка ...
|
|
| 19 | ГайкаМ8-6Н.8.019 | Гайка М8-6Н.8.019 |
Загрузка ...
|
|
| 20 | 744Р-6750005-01 | Втулка |
Загрузка ...
|
|
| 21 | 744Р-6750060-01 | Болт |
Загрузка ...
|
|
| 22 | 744Р-6750060-02 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
