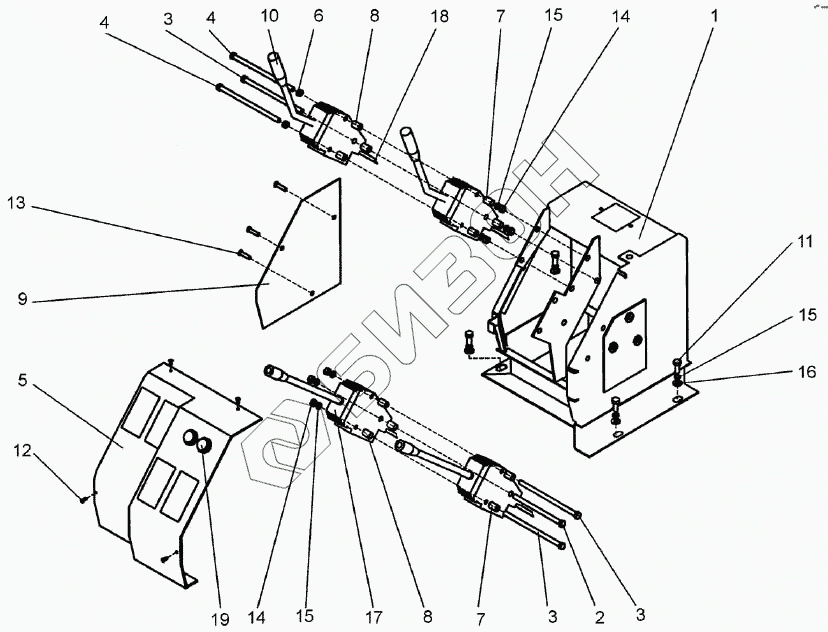

Графический каталог запасных частей к технике: ПТЗ К-744Р2. Блок управления 744Р2-6750000
1
2
3
3
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
14
15
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р2-6750010-1 | Каркас |
Загрузка ...
|
|
| 2 | 744Р-6750060 | Болт |
Загрузка ...
|
|
| 3 | 744Р-6750060-01 | Болт |
Загрузка ...
|
|
| 4 | 744Р-6750060-02 | Болт |
Загрузка ...
|
|
| 5 | 744Р2-6750064 | Панель |
Загрузка ...
|
|
| 6 | 744Р-6750005 | Втулка |
Загрузка ...
|
|
| 7 | 744Р-6750005-01 | Втулка |
Загрузка ...
|
|
| 8 | 744Р-6750005-03 | Втулка |
Загрузка ...
|
|
| 9 | 744Р-6750067-1 | Крышка |
Загрузка ...
|
|
| 10 | 744Р-6750098 | Рукоятка |
Загрузка ...
|
|
| 11 | М8х20 | Болт |
Загрузка ...
|
|
| 12 | М4х10 | Винт |
Загрузка ...
|
|
| 13 | М6х25 | Винт |
Загрузка ...
|
|
| 14 | М8 | Гайка |
Загрузка ...
|
|
| 15 | М8.65Г | Шайба |
Загрузка ...
|
|
| 16 | 8 | Шайба |
Загрузка ...
|
|
| 17 | 212506 | Рукоятка управления гидрораспределителем |
Загрузка ...
|
|
| 18 | 209-17901350 | Трос привода золотников гидрораспределителя |
Загрузка ...
|
|
| 19 | 2822.3710 | Выключатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
