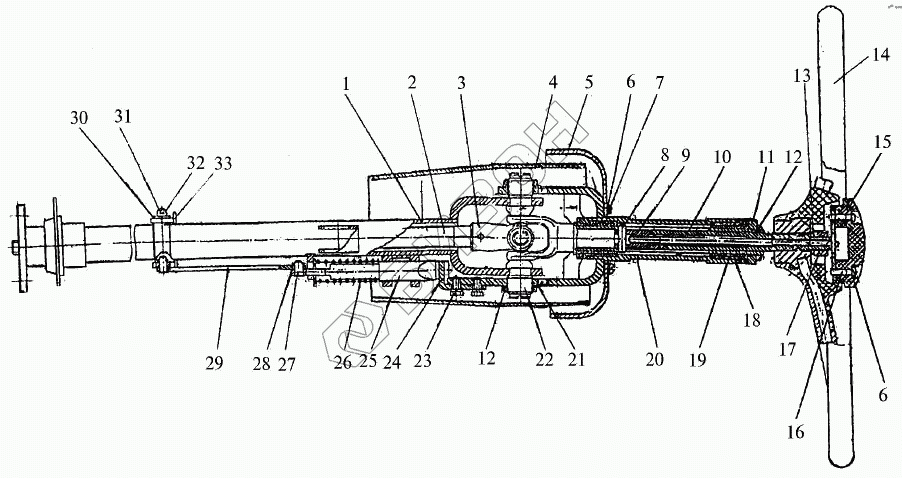

Графический каталог запасных частей к технике: ПТЗ К-744Р2. Колонка рулевая ДАНФОСС 744P2-3401000
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р-3401030-1 | Колонка |
Загрузка ...
|
|
| 2 | 744Р-3401001 | Вал |
Загрузка ...
|
|
| 3 | 744Р-3401090 | Вал |
Загрузка ...
|
|
| 4 | 2256010-3401035 | Кожух |
Загрузка ...
|
|
| 5 | 2256010-3401027 | Колпак |
Загрузка ...
|
|
| 6 | 6.65Г | Шайба |
Загрузка ...
|
|
| 7 | ВМ6х12 | Винт |
Загрузка ...
|
|
| 8 | 2256010-3401029 | Штифт |
Загрузка ...
|
|
| 9 | 2256010-3401033 | Стопор |
Загрузка ...
|
|
| 10 | 744Р-3401011 | Вал |
Загрузка ...
|
|
| 11 | 744Р-3401012 | Гайка |
Загрузка ...
|
|
| 12 | 700А.3401021 | Гайка |
Загрузка ...
|
|
| 13 | 744Р-3401100 | Стержень |
Загрузка ...
|
|
| 14 | 66-3402015-02 | Колесо рулевое ТУ 6-19-262-84 |
Загрузка ...
|
|
| 15 | 744Р-3400007 | Маховик |
Загрузка ...
|
|
| 16 | ВМ6х25 | Винт |
Загрузка ...
|
|
| 17 | М16 | Гайка |
Загрузка ...
|
|
| 18 | 2256010-3401022 | Втулка |
Загрузка ...
|
|
| 19 | 2256010-3401021 | Амортизатор |
Загрузка ...
|
|
| 20 | 744Р-3401080 | Вилка |
Загрузка ...
|
|
| 21 | 700А.3401022 | Шайба стопорная |
Загрузка ...
|
|
| 22 | 700А.3401019 | Ось |
Загрузка ...
|
|
| 23 | М8х16 | Болт |
Загрузка ...
|
|
| 24 | 744Р-3401060 | Сектор |
Загрузка ...
|
|
| 25 | 700А.3401015 | Стопор |
Загрузка ...
|
|
| 26 | 700А.3401014 | Пружина |
Загрузка ...
|
|
| 27 | 6-8х16 | Ось |
Загрузка ...
|
|
| 28 | 2х14 | Шплинт |
Загрузка ...
|
|
| 29 | 744Р-3401002 | Тяга |
Загрузка ...
|
|
| 30 | 10.01 | Шайба |
Загрузка ...
|
|
| 31 | 2,5х16 | Шплинт |
Загрузка ...
|
|
| 32 | 6-10х65 | Ось |
Загрузка ...
|
|
| 33 | 700А.3401070 | Педаль |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
