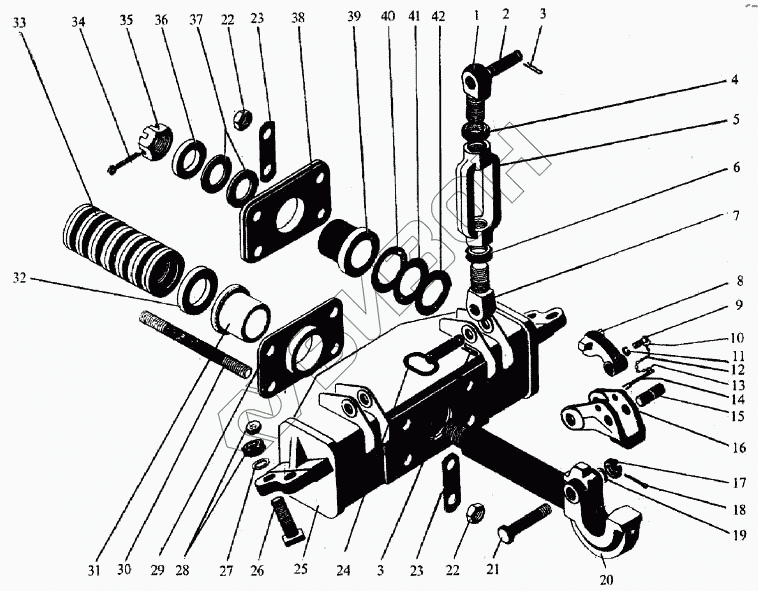

Графический каталог запасных частей к технике: ПТЗ К-744Р2. Крюк гидрофицированный 700А.4629000
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700.4600095-01 | Винт |
Загрузка ...
|
|
| 2 | 700.4600026-1 | Палец |
Загрузка ...
|
|
| 3 | 18 | Шплинт |
Загрузка ...
|
|
| 4 | М36х3 | Гайка |
Загрузка ...
|
|
| 5 | 700.4600024-5 | Гайка |
Загрузка ...
|
|
| 6 | М36х3 | Гайка |
Загрузка ...
|
|
| 7 | 700.4600095-02 | Винт |
Загрузка ...
|
|
| 8 | 700.4629028 | Собачка |
Загрузка ...
|
|
| 9 | 3М8х35 | Болт |
Загрузка ...
|
|
| 10 | 700.4629032 | Скоба |
Загрузка ...
|
|
| 11 | 8.65Г | Шайба |
Загрузка ...
|
|
| 12 | 700.1400053 | Звено |
Загрузка ...
|
|
| 13 | 700.4629031 | Крючок |
Загрузка ...
|
|
| 14 | 700.4629038 | Шплинт |
Загрузка ...
|
|
| 15 | 700.4629019 | Ось |
Загрузка ...
|
|
| 16 | 700.4629012-1 | Защелка |
Загрузка ...
|
|
| 17 | М24х2 | Гайка |
Загрузка ...
|
|
| 18 | 5х45 | Шплинт |
Загрузка ...
|
|
| 19 | 24.01 | Шайба |
Загрузка ...
|
|
| 20 | 700А.4629011-1 | Крюк |
Загрузка ...
|
|
| 21 | 700.4629018-1 | Палец |
Загрузка ...
|
|
| 22 | М20х1,5 | Гайка |
Загрузка ...
|
|
| 23 | 700А.4629018 | Планка |
Загрузка ...
|
|
| 24 | 700.4600040-1 | Палец |
Загрузка ...
|
|
| 25 | 700А.4629010 | Балка |
Загрузка ...
|
|
| 26 | 700.4600028-3 | Палец |
Загрузка ...
|
|
| 27 | 30.01 | Шайба |
Загрузка ...
|
|
| 28 | М30х2 | Гайка |
Загрузка ...
|
|
| 29 | 700А.4629014-1 | Фланец |
Загрузка ...
|
|
| 30 | 700А.4629017 | Шпилька |
Загрузка ...
|
|
| 31 | 700А.4629024-01 | Втулка |
Загрузка ...
|
|
| 32 | 700А.4629013-2 | Шайба |
Загрузка ...
|
|
| 33 | НС100х60х7х2 | Пружина |
Загрузка ...
|
|
| 34 | 8х90 | Шплинт |
Загрузка ...
|
|
| 35 | 700.4628275-1 | Гайка |
Загрузка ...
|
|
| 36 | 48.01 | Шайба |
Загрузка ...
|
|
| 37 | 700А.4629019 | Прокладка |
Загрузка ...
|
|
| 38 | 700А.4629015-1 | Фланец |
Загрузка ...
|
|
| 39 | 700А.4629024 | Втулка |
Загрузка ...
|
|
| 40 | 700А.4629016-01 | Прокладка |
Загрузка ...
|
|
| 41 | 700А.4629016-02 | Прокладка |
Загрузка ...
|
|
| 42 | 700А.4629016-03 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
