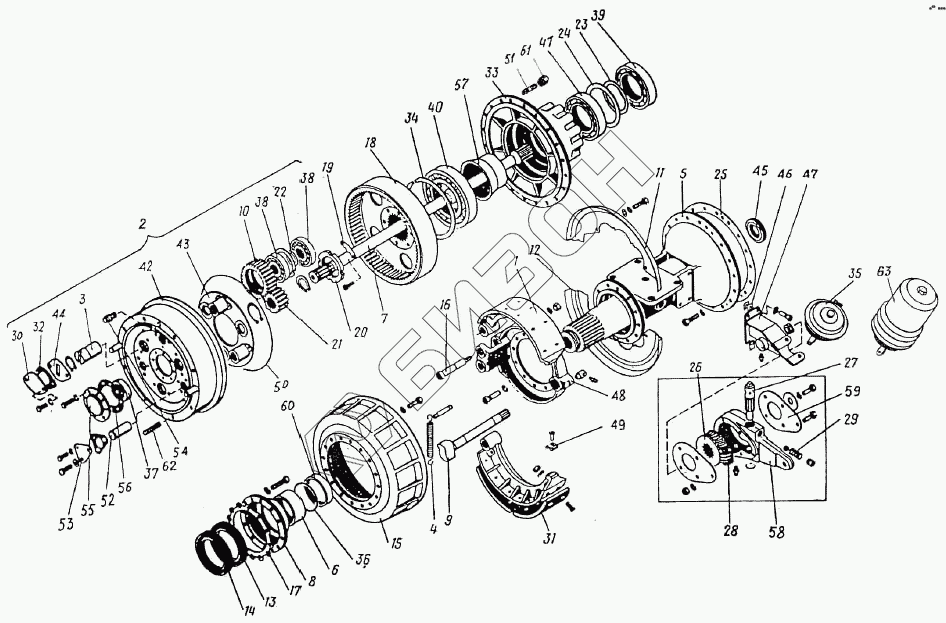

Графический каталог запасных частей к технике: ПТЗ К-744Р2. Мост ведущий 744Р1-2300000-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
46
46
47
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2765020-2300060 | 2765020-2300060 | Колодка тормозная верхняя |
Загрузка ...
|
|
| 700А.2300019 | 700А.2300019 | Кулак |
Загрузка ...
|
|
| 1 | 2765020-2300060 | Колодка тормозная верхняя |
Загрузка ...
|
|
| 2 | 744Р1-2300020-1-01 | Водило |
Загрузка ...
|
|
| 3 | 700А.2300017 | Ось сателлита |
Загрузка ...
|
|
| 4 | 700.2300035 | Пружина |
Загрузка ...
|
|
| 5 | 2765020-2300010 | Кожух |
Загрузка ...
|
|
| 6 | 2765020-2300011-1 | Втулка |
Загрузка ...
|
|
| 7 | 2765020-2300012 | Полуось |
Загрузка ...
|
|
| 8 | 700А.2300013 | Крышка |
Загрузка ...
|
|
| 9 | 700А.2300018 | Кулак |
Загрузка ...
|
|
| 10 | 700А.2300032 | Сателлит |
Загрузка ...
|
|
| 11 | 700А.2300117 | Козырек |
Загрузка ...
|
|
| 12 | 700А.2300118 | Козырек |
Загрузка ...
|
|
| 13 | 700.2300100 | Манжета |
Загрузка ...
|
|
| 14 | 700.2300190 | Манжета |
Загрузка ...
|
|
| 15 | 700.2300015 | Барабан тормозной |
Загрузка ...
|
|
| 16 | 700.2300016 | Ось тормозной колодки |
Загрузка ...
|
|
| 17 | 700.2300017 | Прокладка |
Загрузка ...
|
|
| 18 | 700.2300024-1 | Шестерня венечная |
Загрузка ...
|
|
| 19 | 700.2300025-1 | Планка стопорная |
Загрузка ...
|
|
| 20 | 700.2300026 | Гайка |
Загрузка ...
|
|
| 21 | 700.2300027 | Шестерня солнечная |
Загрузка ...
|
|
| 22 | 700.2300031-2 | Кольцо |
Загрузка ...
|
|
| 23 | 700.2300031-3 | Кольцо |
Загрузка ...
|
|
| 24 | 700.2300031-5 | Кольцо |
Загрузка ...
|
|
| 25 | 2765020-2300013 | Прокладка |
Загрузка ...
|
|
| 26 | 700.2300065-1 | Шестерня червячная |
Загрузка ...
|
|
| 27 | 700.2300066 | Ось червяка |
Загрузка ...
|
|
| 28 | 700.2300067 | Червяк |
Загрузка ...
|
|
| 29 | 700.2300069-2 | Пружина |
Загрузка ...
|
|
| 30 | 700А.2300025 | Крышка |
Загрузка ...
|
|
| 31 | 700.2300081 | Накладка |
Загрузка ...
|
|
| 32 | 700А.2300026 | Прокладка |
Загрузка ...
|
|
| 33 | 744Р1-2300012-2 | Ступица |
Загрузка ...
|
|
| 34 | 700.2300125 | Кольцо пружинное |
Загрузка ...
|
|
| 35 | Тип30 | Камера тормозная |
Загрузка ...
|
|
| 36 | 150-160-58-1-3 | Кольцо |
Загрузка ...
|
|
| 37 | 209 | Подшипник |
Загрузка ...
|
|
| 38 | 12312КМ | Подшипник |
Загрузка ...
|
|
| 39 | 32130Д | Подшипник |
Загрузка ...
|
|
| 40 | 2234К | Подшипник |
Загрузка ...
|
|
| 41 | 130 | Подшипник |
Загрузка ...
|
|
| 42 | 744Р1-2300011-2 | Водило |
Загрузка ...
|
|
| 43 | 700А.2300016 | Опора |
Загрузка ...
|
|
| 44 | 700А.2300027 | Фиксатор |
Загрузка ...
|
|
| 45 | 700А.2300110 | Манжета |
Загрузка ...
|
|
| 46 | 700.2300121-01 | Прокладка |
Загрузка ...
|
|
| 46 | 700.2300121-02 | Прокладка |
Загрузка ...
|
|
| 46 | 700.2300121-03 | Прокладка |
Загрузка ...
|
|
| 47 | 700.2300200 | Кронштейн левый |
Загрузка ...
|
|
| 47 | 700.2300210 | Кронштейн правый |
Загрузка ...
|
|
| 48 | 700.2300050-1 | Суппорт тормоза |
Загрузка ...
|
|
| 49 | 700.2300082 | Сухарь |
Загрузка ...
|
|
| 50 | 744Р1-2300015 | Кольцо |
Загрузка ...
|
|
| 51 | 744Р1-2300013-1 | Шпилька |
Загрузка ...
|
|
| 52 | 700А.2300021 | Штифт |
Загрузка ...
|
|
| 53 | 700А.2300022 | Крышка |
Загрузка ...
|
|
| 54 | 744Р-2300011 | Пробка |
Загрузка ...
|
|
| 55 | 700.2300028-3 | Крышка |
Загрузка ...
|
|
| 56 | 700А.2300029 | Прокладка |
Загрузка ...
|
|
| 56 | 700А.2300029-01 | Прокладка |
Загрузка ...
|
|
| 57 | 700.2300021 | Втулка распорная |
Загрузка ...
|
|
| 58 | 700.2300064-1 | Рычаг тормоза |
Загрузка ...
|
|
| 59 | 700.2300068-1 | Крышка |
Загрузка ...
|
|
| 60 | 700F.2300014-1 | Втулка |
Загрузка ...
|
|
| 61 | 744Р1-2300014-1 | Гайка |
Загрузка ...
|
|
| 62 | М22х1,5х65 | Шпилька |
Загрузка ...
|
|
| 63 | Тип24/24 | Камера тормозная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
