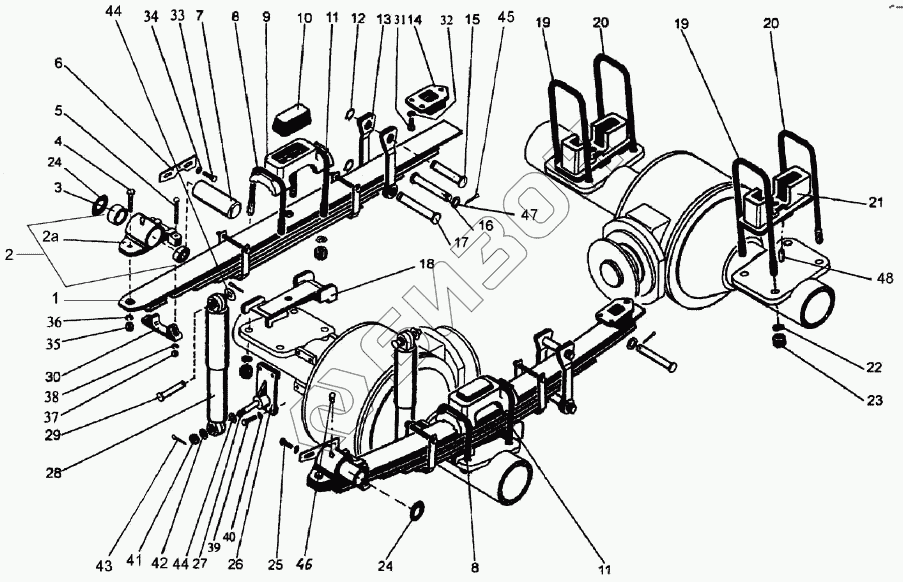

Графический каталог запасных частей к технике: ПТЗ К-744Р2. Подвеска 744-2900000
1
2
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 701М-2902012-02 | Рессора |
Загрузка ...
|
|
| 2 | 2256010-2900030-1 | Ушко |
Загрузка ...
|
|
| 2 | 2256010-2900031-1 | Ушко |
Загрузка ...
|
|
| 3 | 2256010-2900046 | Втулка |
Загрузка ...
|
|
| 4 | М20х1,5х90 | Болт |
Загрузка ...
|
|
| 5 | М16х110 | Болт |
Загрузка ...
|
|
| 6 | 700А.2800021 | Клин установочный |
Загрузка ...
|
|
| 7 | 2256010-2900016-1 | Ось |
Загрузка ...
|
|
| 8 | 2256010-2900022 | Стремянка |
Загрузка ...
|
|
| 9 | 2256010-2900023 | Накладка |
Загрузка ...
|
|
| 10 | 2256010-2900033-2 | Буфер |
Загрузка ...
|
|
| 11 | 2256010-2900022-01 | Стремянка |
Загрузка ...
|
|
| 12 | В34 | Кольцо |
Загрузка ...
|
|
| 13 | 2256010-2900039-1 | Серьга |
Загрузка ...
|
|
| 14 | 2256010-2900012-2 | Упор |
Загрузка ...
|
|
| 15 | 2256010-2900038 | Ось |
Загрузка ...
|
|
| 16 | 2256010-2900018 | Ось |
Загрузка ...
|
|
| 17 | 2256010-2900038-01 | Ось |
Загрузка ...
|
|
| 18 | 2256010-2900044-1 | Проставка |
Загрузка ...
|
|
| 19 | 700А.0023014-03 | Стремянка |
Загрузка ...
|
|
| 20 | 2256010-2900022-02 | Стремянка |
Загрузка ...
|
|
| 21 | 2256010-2900020-2 | Кронштейн |
Загрузка ...
|
|
| 22 | 700А.0023082 | Шайба |
Загрузка ...
|
|
| 23 | М27 | Гайка |
Загрузка ...
|
|
| 24 | 744-2900011 | Шайба |
Загрузка ...
|
|
| 25 | 3М16 | Болт |
Загрузка ...
|
|
| 26 | 2256010-2900050-1 | Кронштейн |
Загрузка ...
|
|
| 27 | 2256010-2900036 | Ось |
Загрузка ...
|
|
| 28 | А1-225/475.29050006Г4 | Амортизатор |
Загрузка ...
|
|
| 29 | 2256010-2900019 | Ось амортизатора |
Загрузка ...
|
|
| 30 | 2256010-2900042 | Накладка |
Загрузка ...
|
|
| 31 | М14х1,5х35 | Болт |
Загрузка ...
|
|
| 32 | 14.65Г.05 | Шайба |
Загрузка ...
|
|
| 33 | 3М16х1,5х40 | Болт |
Загрузка ...
|
|
| 34 | 16.01.019 | Шайба |
Загрузка ...
|
|
| 35 | М20 | Гайка |
Загрузка ...
|
|
| 36 | 20.65Г.05 | Шайба |
Загрузка ...
|
|
| 37 | М16 | Гайка |
Загрузка ...
|
|
| 38 | 16.65Г.05 | Шайба |
Загрузка ...
|
|
| 39 | М16х1,5х40 | Болт |
Загрузка ...
|
|
| 40 | 16.65Г.05 | Шайба |
Загрузка ...
|
|
| 41 | М20 | Гайка |
Загрузка ...
|
|
| 42 | 20.01.019 | Шайба |
Загрузка ...
|
|
| 43 | 4х40 | Шплинт |
Загрузка ...
|
|
| 44 | 22.01.019 | Шайба |
Загрузка ...
|
|
| 45 | 63х50 | Шплинт |
Загрузка ...
|
|
| 46 | 2.3.45.Ц6 | Масленка |
Загрузка ...
|
|
| 47 | 30.01.019 | Шайба |
Загрузка ...
|
|
| 48 | 700А.0023045-2 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
