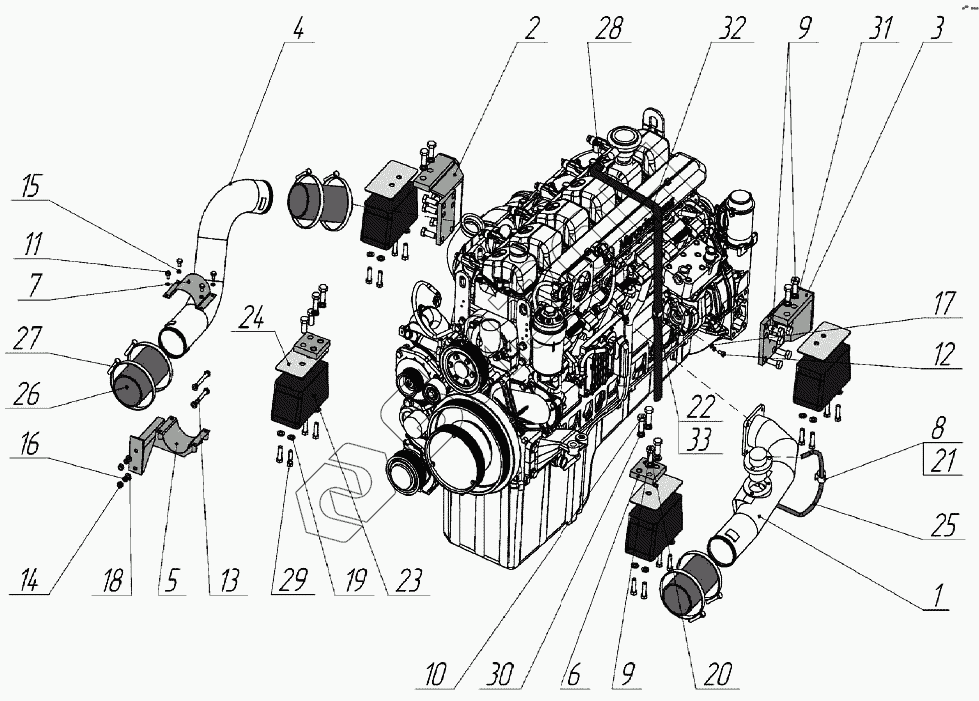

Графический каталог запасных частей к технике: ПТЗ К-744Р2. Установка двигателя OM457LA 744Р2-1000000-1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р2-1000370-1 | Труба |
Загрузка ...
|
|
| 2 | 744Р2-1000410-1 | Кронштейн |
Загрузка ...
|
|
| 3 | 744Р2-1000410-1-01 | Кронштейн |
Загрузка ...
|
|
| 4 | 744Р2-1000490 | Труба |
Загрузка ...
|
|
| 5 | 744Р2-1000500 | Кронштейн |
Загрузка ...
|
|
| 6 | 744Р2-1000302 | Проставка |
Загрузка ...
|
|
| 7 | 744Р2-1000501-1-01 | Скоба |
Загрузка ...
|
|
| 8 | 700А.1100057-02 | Втулка |
Загрузка ...
|
|
| 9 | М16х1,5х40 | Болт |
Загрузка ...
|
|
| 10 | М16х45 | Болт |
Загрузка ...
|
|
| 11 | М8х16 | Болт |
Загрузка ...
|
|
| 12 | М8х20 | Болт |
Загрузка ...
|
|
| 13 | М10х75 | Болт |
Загрузка ...
|
|
| 14 | М10 | Гайка |
Загрузка ...
|
|
| 15 | 8.65Г | Шайба |
Загрузка ...
|
|
| 16 | 10.65Г | Шайба |
Загрузка ...
|
|
| 17 | 8.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 10.01.019 | Шайба |
Загрузка ...
|
|
| 19 | 12.01.019 | Шайба |
Загрузка ...
|
|
| 20 | 16.01.019 | Шайба |
Загрузка ...
|
|
| 21 | 20.32.11 | Скоба |
Загрузка ...
|
|
| 22 | 32.30.13,0 | Скоба |
Загрузка ...
|
|
| 23 | А3972400018 | Амортизатор |
Загрузка ...
|
|
| 24 | А3832420034 | Крышка |
Загрузка ...
|
|
| 25 | А5410708132КZ | Трубка топливная |
Загрузка ...
|
|
| 26 | А0020946382 | Рукав |
Загрузка ...
|
|
| 27 | А0059970690 | Хомут |
Загрузка ...
|
|
| 28 | 30-45/9 | Хомут |
Загрузка ...
|
|
| 29 | М12х1,5х45 | Болт |
Загрузка ...
|
|
| 30 | А3529902440 | Шайба |
Загрузка ...
|
|
| 31 | N000125017016 | Шайба |
Загрузка ...
|
|
| 32 | Рукав Dу32 | Рукав Dу32 |
Загрузка ...
|
|
| 33 | 305ТВ-40,30 | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
