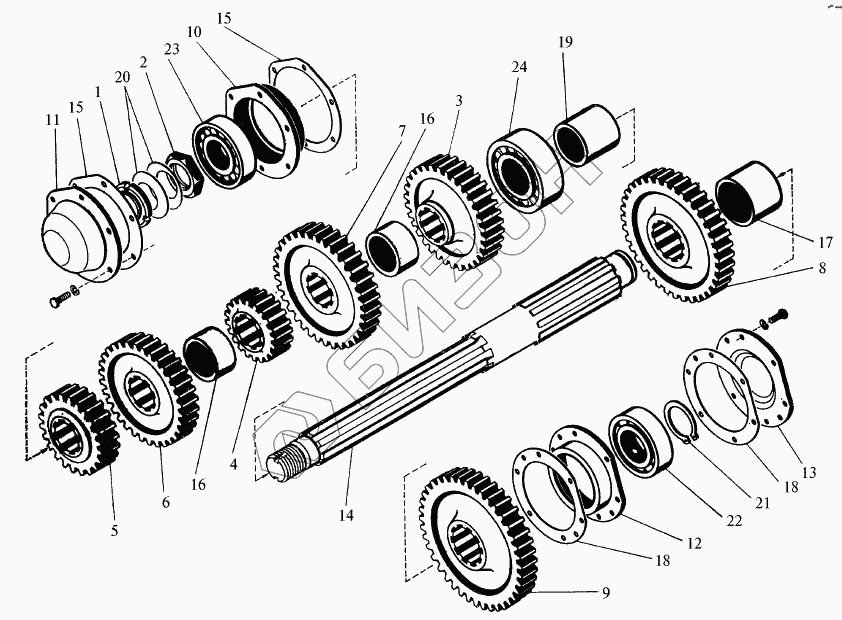

Графический каталог запасных частей к технике: ПТЗ К-744Р2. Вал промежуточный входит в 744Р-1701000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2256010-1701011 | Гайка |
Загрузка ...
|
|
| 2 | 2256010-1701012 | Гайка |
Загрузка ...
|
|
| 3 | 2256010-1701017-1 | Шестерня |
Загрузка ...
|
|
| 4 | 2256010-1701032-1 | Шестерня |
Загрузка ...
|
|
| 5 | 700А.1701073 | Шестерня |
Загрузка ...
|
|
| 6 | 700А.1701076-1 | Шестерня |
Загрузка ...
|
|
| 7 | 700А.1701079-1 | Шестерня |
Загрузка ...
|
|
| 8 | 700А.1701084 | Шестерня |
Загрузка ...
|
|
| 9 | 700А.1701086 | Шестерня |
Загрузка ...
|
|
| 10 | 700А.1701089-1 | Обойма |
Загрузка ...
|
|
| 11 | 700А.1701091-4 | Крышка |
Загрузка ...
|
|
| 12 | 700А.1701092 | Обойма |
Загрузка ...
|
|
| 13 | 700А.1701093 | Крышка |
Загрузка ...
|
|
| 14 | 2256010-1701103 | Вал промежуточный |
Загрузка ...
|
|
| 15 | 700А.1701107-1 | Прокладка |
Загрузка ...
|
|
| 16 | 2256010-1701104 | Втулка |
Загрузка ...
|
|
| 17 | 700.1701302-1 | Втулка |
Загрузка ...
|
|
| 18 | 700.1701108-2 | Прокладка |
Загрузка ...
|
|
| 19 | 700.1701104-7 | Втулка |
Загрузка ...
|
|
| 20 | 700А.4629029 | Пружина |
Загрузка ...
|
|
| 21 | В65 | Кольцо |
Загрузка ...
|
|
| 22 | 6-313 | Подшипник |
Загрузка ...
|
|
| 23 | 2312КМ | Подшипник |
Загрузка ...
|
|
| 24 | 92614М | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
