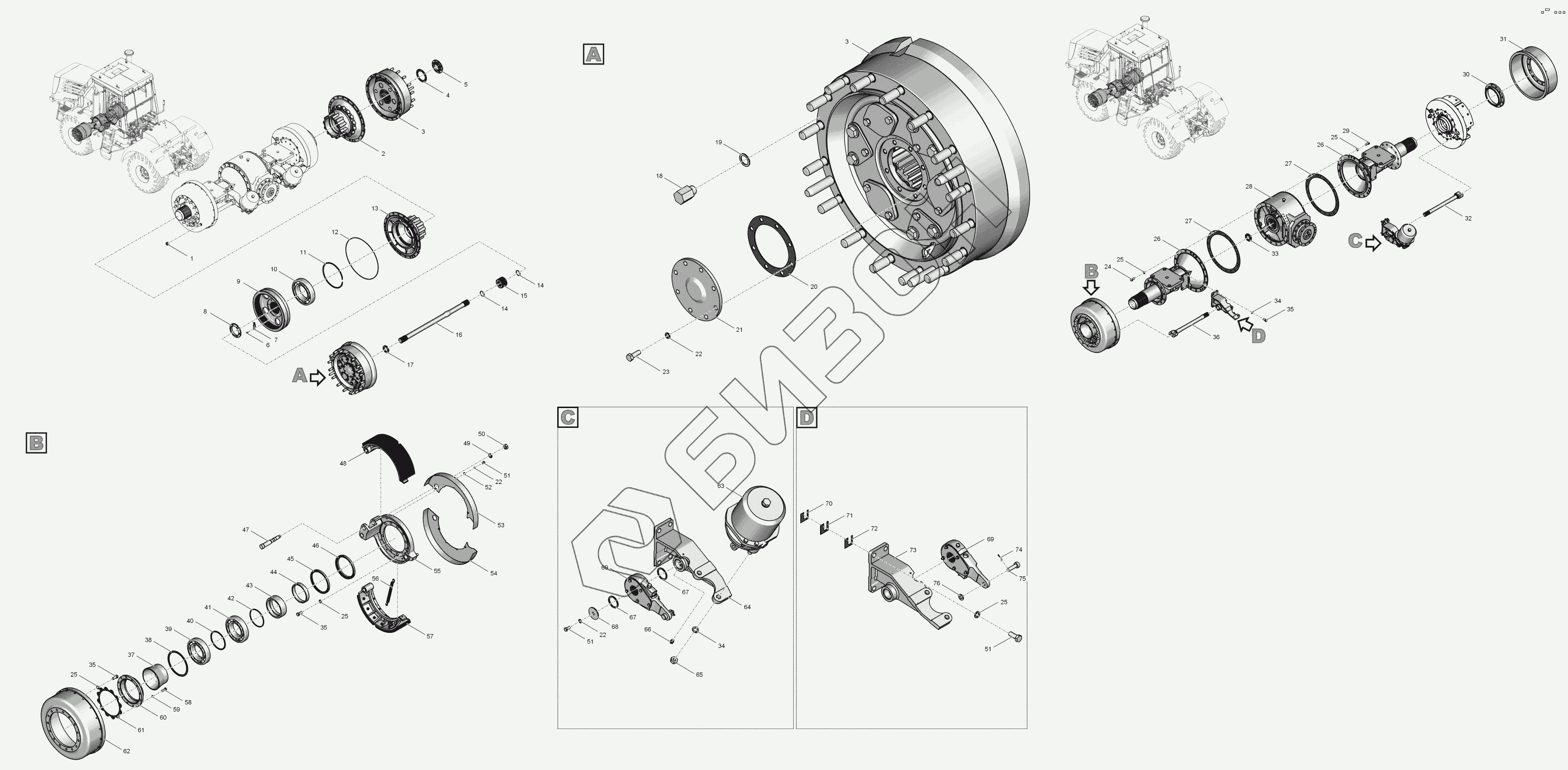

Графический каталог запасных частей к технике: ПТЗ К-744Р2 "Премиум". 744Р1-2300000-1 Мост ведущий
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
22
22
23
24
25
25
25
25
25
26
26
27
27
28
29
30
31
32
33
34
34
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
67
68
69
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р1-2300017 | Втулка |
Загрузка ...
|
|
| 2 | 744Р1-2300012-3 | Ступица |
Загрузка ...
|
|
| 3 | 744Р1-2300020-1 | Водило |
Загрузка ...
|
|
| 4 | 700А.23.00.029-01 | Прокладка |
Загрузка ...
|
|
| 5 | 700.23.00.028-2 | Крышка |
Загрузка ...
|
|
| 6 | Болт3М8-6gх20.56 | Болт 3М8-6gх20.56 |
Загрузка ...
|
|
| 7 | 700.23.00.025-1 | Планка стопорная |
Загрузка ...
|
|
| 8 | 700.23.00.026 | Гайка |
Загрузка ...
|
|
| 9 | 700.23.00.024-1 | Шестерня венечная |
Загрузка ...
|
|
| 10 | 2234К | Подшипник |
Загрузка ...
|
|
| 11 | 700.23.00.125 | Кольцо пружинное |
Загрузка ...
|
|
| 12 | 744Р1-2300015 | Кольцо |
Загрузка ...
|
|
| 13 | 744Р1-2300012-2 | Ступица |
Загрузка ...
|
|
| 14 | КольцоС60 | Кольцо С60 |
Загрузка ...
|
|
| 15 | 700.23.00.027 | Шестерня солнечная |
Загрузка ...
|
|
| 16 | 2765020-2300012 | Полуось |
Загрузка ...
|
|
| 17 | 209 | Подшипник |
Загрузка ...
|
|
| 18 | 744Р-2300011 | Пробка |
Загрузка ...
|
|
| 19 | Прокладка22М1 | Прокладка 22М1 |
Загрузка ...
|
|
| 20 | 700А.23.00.029 | Прокладка |
Загрузка ...
|
|
| 21 | 700.23.00.028-3 | Крышка |
Загрузка ...
|
|
| 22 | Шайба10.65Г.05 | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 23 | БолтМ10-6gх30.56.019 | Болт М10-6gх30.56.019 |
Загрузка ...
|
|
| 24 | БолтМ18х1,5-6gх50.88.45Х.019 | Болт М18х1,5-6gх50.88.45Х.019 |
Загрузка ...
|
|
| 25 | Шайба18.ОТ.65Г.05 | Шайба 18.ОТ.65Г.05 |
Загрузка ...
|
|
| 26 | 2765020-2300010 | Кожух |
Загрузка ...
|
|
| 27 | 2765020-2300013 | Прокладка |
Загрузка ...
|
|
| 28 | 2765020-2302000 | Передача главная с дифференциалом |
Загрузка ...
|
|
| 29 | БолтМ18х1,5-6gх40.88.45Х.019 | Болт М16х1,5-6gх40.88.45Х.019 |
Загрузка ...
|
|
| 30 | 700А.23.00.013-1 | Крышка |
Загрузка ...
|
|
| 31 | 700.23.00.015-1 | Барабан тормозной |
Загрузка ...
|
|
| 32 | 700А.23.00.019 | Кулак |
Загрузка ...
|
|
| 33 | 700А.23.00.110 | Манжета |
Загрузка ...
|
|
| 34 | Шайба16.65Г.05 | Шайба 16.65Г.05 |
Загрузка ...
|
|
| 35 | БолтМ16х1,5-6gх40.88.45Х.019 | Болт М16х1,5-6gх40.88.45Х.019 |
Загрузка ...
|
|
| 36 | 700А.23.00.018 | Кулак |
Загрузка ...
|
|
| 37 | 700.23.00.021 | Втулка распорная |
Загрузка ...
|
|
| 38 | 700.23.00.031-5 | Кольцо |
Загрузка ...
|
|
| 39 | 130 | Подшипник |
Загрузка ...
|
|
| 40 | 700.23.00.031-3 | Кольцо |
Загрузка ...
|
|
| 41 | 32130Д | Подшипник |
Загрузка ...
|
|
| 42 | Кольцо150-160-58-1-3 | Кольцо 150-160-58-1-3 |
Загрузка ...
|
|
| 43 | 2765020-2300011-1 | Втулка |
Загрузка ...
|
|
| 44 | 700А.23.00.014-1 | Втулка |
Загрузка ...
|
|
| 45 | 700.23.00.100 | Манжета в сборе |
Загрузка ...
|
|
| 46 | 700.23.00.190 | Манжета в сборе |
Загрузка ...
|
|
| 47 | 700.23.00.016 | Ось тормозной колодки |
Загрузка ...
|
|
| 48 | 2765020-2300060 | Колодка тормозная верхняя |
Загрузка ...
|
|
| 49 | Шайба24.65Г.05 | Шайба 24.65Г.05 |
Загрузка ...
|
|
| 50 | ГайкаМ24-6Н.8С.019 | Гайка М24-6Н.8С.019 |
Загрузка ...
|
|
| 51 | БолтМ10-6gх20.56.019 | Болт М10-6gх20.56.019 |
Загрузка ...
|
|
| 52 | ШайбаА10.01.019 | Шайба А10.01.019 |
Загрузка ...
|
|
| 53 | 700А.23.00.600 | Козырек |
Загрузка ...
|
|
| 54 | 700А.23.00.600-01 | Козырек |
Загрузка ...
|
|
| 55 | 700.23.00.050-1 | Суппорт тормоза в сборе |
Загрузка ...
|
|
| 56 | 700.23.00.035-1 | Пружина |
Загрузка ...
|
|
| 57 | 2765020-2300070 | Колодка тормоза нижняя |
Загрузка ...
|
|
| 58 | БолтМ12-6gх40.88.45Х.019 | Болт М12-6gх40.88.45Х.019 |
Загрузка ...
|
|
| 59 | Шайба12.65Г.05 | Шайба 12.65Г.05 |
Загрузка ...
|
|
| 60 | 700А.23.00.013 | Крышка |
Загрузка ...
|
|
| 61 | 700.23.00.017 | Прокладка |
Загрузка ...
|
|
| 62 | 700.23.00.015 | Барабан тормозной |
Загрузка ...
|
|
| 63 | 100-3519200 | Камера тормозная с пружинным энергоаккумулятором тип 24/24 |
Загрузка ...
|
|
| 64 | 700.23.00.210 | Кронштейн в сборе |
Загрузка ...
|
|
| 65 | ГайкаМ16х1,5-6H.8С.019 | Гайка М16х1,5-6H.8С.019 |
Загрузка ...
|
|
| 66 | Масленка1.3Ц6хр | Масленка 1.3 Ц6хр |
Загрузка ...
|
|
| 67 | 700.23.00.038 | Прокладка |
Загрузка ...
|
|
| 68 | 700.23.00.036 | Шайба |
Загрузка ...
|
|
| 69 | 700.23.00.020-1 | Рычаг тормоза в сборе |
Загрузка ...
|
|
| 70 | 700.23.00.121-01 | Прокладка |
Загрузка ...
|
|
| 71 | 700.23.00.121-02 | Прокладка |
Загрузка ...
|
|
| 72 | 700.23.00.121-03 | Прокладка |
Загрузка ...
|
|
| 73 | 700.23.00.200 | Кронштейн в сборе |
Загрузка ...
|
|
| 74 | Шплинт3,2х20.016 | Шплинт 3,2х20.016 |
Загрузка ...
|
|
| 75 | Ось6-12h12х40.40Х.1.Ц15 | Ось 6-12h12х40.40Х.1.Ц15 |
Загрузка ...
|
|
| 76 | ШайбаА12.01.019 | Шайба А12.01.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
