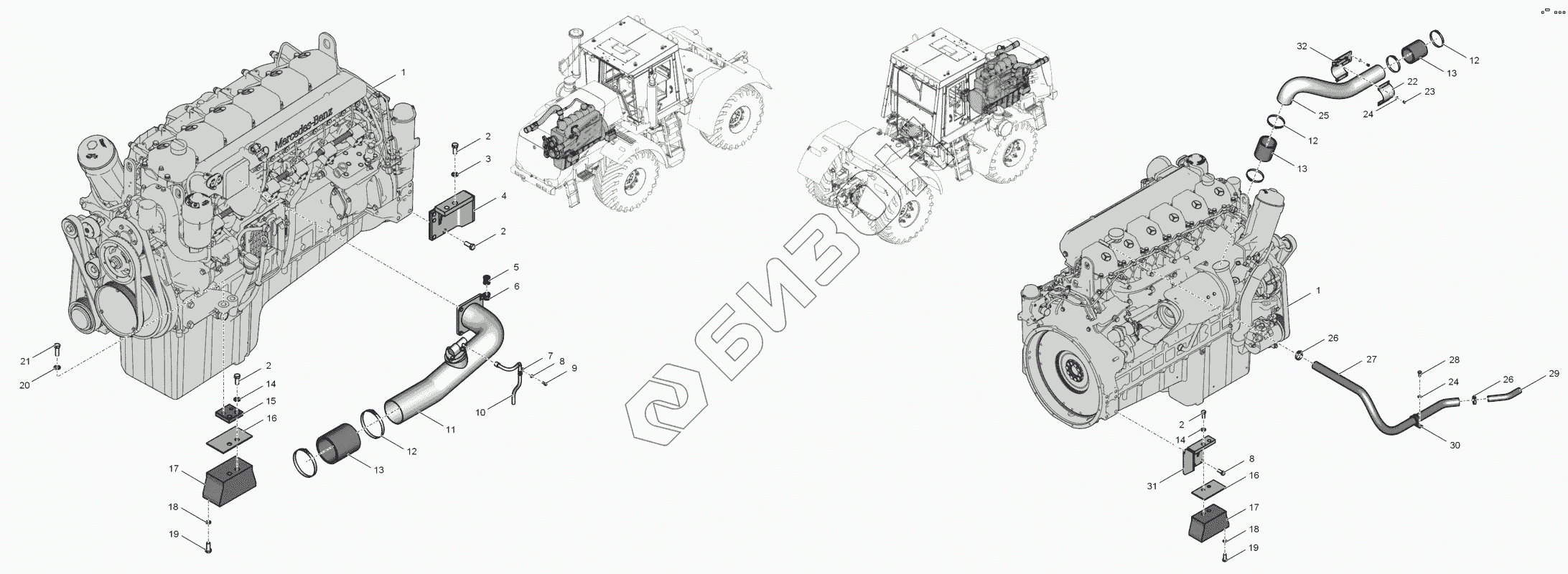

Графический каталог запасных частей к технике: ПТЗ К-744Р2 "Премиум". 744Р2М-1000000 Установка двигателя
1
1
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12
12
12
13
13
13
14
14
15
16
16
17
17
18
18
19
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D458.970E2/4 | Двигатель |
Загрузка ...
|
|
| 2 | БолтМ16х1,5-6gx40.88.019 | Болт М16х1,5-6gx40.88.019 |
Загрузка ...
|
|
| 3 | N000125017016 | Шайба |
Загрузка ...
|
|
| 4 | 744Р2-1000410-1 | Кронштейн |
Загрузка ...
|
|
| 5 | 700А.11.00.057-02 | Втулка |
Загрузка ...
|
|
| 6 | ХомутRSGU1.20/25.10,5 | Хомут RSGU 1.20/25.10,5 |
Загрузка ...
|
|
| 7 | ХомутRSGU1.10/15.6,4 | Хомут RSGU 1.10/15.6,4 |
Загрузка ...
|
|
| 8 | Шайба6,4/01.019 | Шайба 6,4/01.019 |
Загрузка ...
|
|
| 9 | БолтМ6-6gx16.56.019 | Болт М6-6gx16.56.019 |
Загрузка ...
|
|
| 10 | А5410708132KZ | Трубка топливная |
Загрузка ...
|
|
| 11 | 59209-1 | Труба |
Загрузка ...
|
|
| 12 | А0059970690 | Хомут |
Загрузка ...
|
|
| 13 | А0020946382 | Рукав |
Загрузка ...
|
|
| 14 | Шайба17/01.019 | Шайба 17/01.019 |
Загрузка ...
|
|
| 15 | 744Р2-1000302 | Проставка |
Загрузка ...
|
|
| 16 | А3832420034 | Крышка |
Загрузка ...
|
|
| 17 | А3972400018 | Амортизатор |
Загрузка ...
|
|
| 18 | Шайба13/01.019 | Шайба 13/01.019 |
Загрузка ...
|
|
| 19 | БолтМ12х1,5х45.88.019 | Болт М12х1,5х45.88.019 |
Загрузка ...
|
|
| 20 | А3529902440 | Шайба |
Загрузка ...
|
|
| 21 | БолтМ16-6gx50.88.019 | Болт М16-6gx50.88.019 |
Загрузка ...
|
|
| 22 | 744Р2-1000501-1-01 | Скоба |
Загрузка ...
|
|
| 23 | БолтМ8-6gx16.56.019 | Болт М8-6gx16.56.019 |
Загрузка ...
|
|
| 24 | Шайба8,4/01.019 | Шайба 8,4/01.019 |
Загрузка ...
|
|
| 25 | 59200 | Труба |
Загрузка ...
|
|
| 26 | NormaTorroS30-45/9 | Хомут |
Загрузка ...
|
|
| 27 | Рукав25х35-1,6 | Рукав 25х35-1,6 |
Загрузка ...
|
|
| 28 | БолтМ8-6gx20.56.019 | Болт М8-6gx20.56.019 |
Загрузка ...
|
|
| 29 | 744Р2-1000511 | Труба |
Загрузка ...
|
|
| 30 | ХомутRSGU1.32/20.8,4 | Хомут RSGU 1.32/20.8,4 |
Загрузка ...
|
|
| 31 | 744Р2-1000410-1-01 | Кронштейн |
Загрузка ...
|
|
| 32 | 744Р2-1000500-4 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
