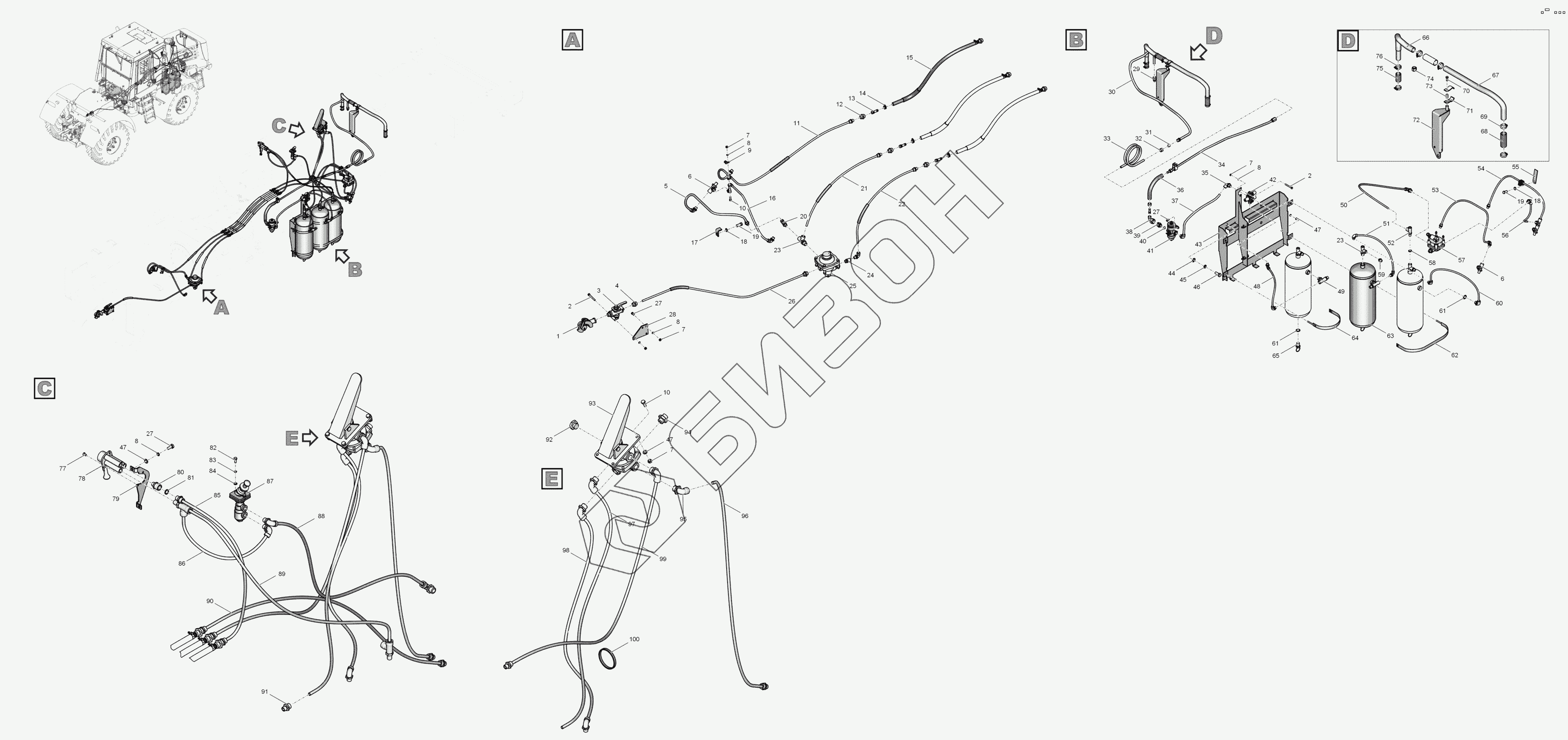

Графический каталог запасных частей к технике: ПТЗ К-744Р2 "Премиум". 744Р2М-3500000 Тормоза
1
2
2
3
4
5
6
6
7
7
7
7
8
8
8
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12.3521010-01 | Головка соединительная тип А |
Загрузка ...
|
|
| 2 | БолтМ8-6gх70.56.019 | Болт М8-6gх70.56.019 |
Загрузка ...
|
|
| 3 | 100-3520010 | Кран разобщительный |
Загрузка ...
|
|
| 4 | 10-М22х1,5 | Фитинг прямой 9512 |
Загрузка ...
|
|
| 5 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 6 | D2072 | Тройник вертикальный |
Загрузка ...
|
|
| 7 | ГайкаМ8-6Н.8С.019 | Гайка М8-6Н.8С.019 |
Загрузка ...
|
|
| 8 | Шайба8.65Г.05 | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 9 | RSGUDIN725711.10/20.8,4 | Хомут |
Загрузка ...
|
|
| 10 | БолтМ8-6gх25.56.019 | Болт М8-6gх25.56.019 |
Загрузка ...
|
|
| 11 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 12 | D2502 | Переходник |
Загрузка ...
|
|
| 13 | D2602 | Переходник |
Загрузка ...
|
|
| 14 | NormaTORRODIN301716-27 | Хомут |
Загрузка ...
|
|
| 15 | Рукав12х20-1,6 | Рукав 12х20-1,6 |
Загрузка ...
|
|
| 16 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 17 | 744Р-3500093 | Уголок |
Загрузка ...
|
|
| 18 | Шайба14.65Г.05 | Шайба 14.65Г.05 |
Загрузка ...
|
|
| 19 | БолтМ14-6gх30.56.019 | Болт М14-6gх30.56.019 |
Загрузка ...
|
|
| 20 | 9502 | Фитинг угловой |
Загрузка ...
|
|
| 21 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 22 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 23 | D2072 | Тройник вертикальный |
Загрузка ...
|
|
| 24 | 744-3500004-1 | Переходник |
Загрузка ...
|
|
| 25 | 100-3522110 | Клапан управления тормозами прицепа с обновленным приводом |
Загрузка ...
|
|
| 26 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 27 | БолтМ8-6gх20.56.019 | Болт М8-6gх20.56.019 |
Загрузка ...
|
|
| 28 | 744Р-3500019-1 | Кронштейн |
Загрузка ...
|
|
| 29 | 15-010/L22МВ | Штуцер |
Загрузка ...
|
|
| 30 | 744Р2-3500101-1 | Труба |
Загрузка ...
|
|
| 31 | 07-31/L22 | Кольцо |
Загрузка ...
|
|
| 32 | 15-30/L22 | Гайка |
Загрузка ...
|
|
| 33 | 744Р2-3500100-1 | Труба |
Загрузка ...
|
|
| 34 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 35 | 9502 | Фитинг угловой |
Загрузка ...
|
|
| 36 | 744Р1-3400190 | Рукав Dу20 |
Загрузка ...
|
|
| 37 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 38 | 15/1-290/L22V | Угольник |
Загрузка ...
|
|
| 39 | 744Р2-3500104 | Штуцер |
Загрузка ...
|
|
| 40 | 022-026-25-1-3 | Кольцо |
Загрузка ...
|
|
| 41 | 100-3512010 | Регулятор давления в сборе |
Загрузка ...
|
|
| 42 | 100-3515210 | Клапан защитный тройной |
Загрузка ...
|
|
| 43 | 744Р1С-3500030-1 | Кронштейн |
Загрузка ...
|
|
| 44 | Шайба16.01.019 | Шайба 16.01.019 |
Загрузка ...
|
|
| 45 | Шайба16.65Г.05 | Шайба 16.65Г.05 |
Загрузка ...
|
|
| 46 | БолтМ16-6gх40.56.019 | Болт М16-6gх40.56.019 |
Загрузка ...
|
|
| 47 | Шайба8.01.019 | Шайба 8.01.019 |
Загрузка ...
|
|
| 48 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 49 | D2062 | Тройник горизонтальный |
Загрузка ...
|
|
| 50 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 51 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 52 | 9422 | Тройник вертикальный |
Загрузка ...
|
|
| 53 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 54 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 55 | 744-3500200-1 | Кронштейн |
Загрузка ...
|
|
| 56 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 57 | 11.3518010 | Клапан ускорительный |
Загрузка ...
|
|
| 58 | Прокладка16М1 | Прокладка 16М1 |
Загрузка ...
|
|
| 59 | VPCМ16х1,5-М16х1,5 | Клапан контрольного вывода |
Загрузка ...
|
|
| 60 | Трубка10/8 | Трубка 10/8 |
Загрузка ...
|
|
| 61 | Прокладка22М1 | Прокладка 22М1 |
Загрузка ...
|
|
| 62 | 744Р1С-3500040 | Лента |
Загрузка ...
|
|
| 63 | 53205-3513015 | Ресивер |
Загрузка ...
|
|
| 64 | 744Р-3500260-1 | Лента |
Загрузка ...
|
|
| 65 | 11.3513110-10 | Кран слива конденсата |
Загрузка ...
|
|
| 66 | 744Р2-3500360 | Труба |
Загрузка ...
|
|
| 67 | 744Р2-3500361-1 | Труба |
Загрузка ...
|
|
| 68 | Рукав32х43-1,6 | Рукав 32х43-1,6 |
Загрузка ...
|
|
| 69 | NormaTORRODIN301735-50 | Хомут |
Загрузка ...
|
|
| 70 | БолтМ8-6gх40.56.019 | Болт М8-6gх40.56.019 |
Загрузка ...
|
|
| 71 | 702.00.17.134 | Скоба |
Загрузка ...
|
|
| 72 | 744Р2-3500350-1 | Кронштейн |
Загрузка ...
|
|
| 73 | 744Р2-3500356-1 | Втулка распорная |
Загрузка ...
|
|
| 74 | М12х1,5-17-RU01 | Глушитель |
Загрузка ...
|
|
| 75 | Рукав27х36,5-0,49 | Рукав 27х36,5-0,49 |
Загрузка ...
|
|
| 76 | NormaTORRODIN301730-45 | Хомут |
Загрузка ...
|
|
| 77 | ВинтВ2М6-6g12.48.019 | Винт В2 М6-6g12.48.019 |
Загрузка ...
|
|
| 78 | 100-3537010 | Кран тормозной обратного действия с ручным управлением |
Загрузка ...
|
|
| 79 | 2765020-35.00.140 | Кронштейн |
Загрузка ...
|
|
| 80 | 744Р1-3500067 | Штуцер |
Загрузка ...
|
|
| 81 | Прокладка14М1 | Прокладка 14М1 |
Загрузка ...
|
|
| 82 | БолтМ6-8gх16.56.019 | Болт М6-8gх16.56.019 |
Загрузка ...
|
|
| 83 | Шайба6.65Г.05 | Шайба 6.65Г.05 |
Загрузка ...
|
|
| 84 | Шайба6.01.019 | Шайба 6.01.019 |
Загрузка ...
|
|
| 85 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 86 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 87 | 11.3537410-10 | Кран тормозной обратного действия с ручным управлением |
Загрузка ...
|
|
| 88 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 89 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 90 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 91 | 9512 | Фитинг прямой |
Загрузка ...
|
|
| 92 | 2765060-35.00.029 | Пробка |
Загрузка ...
|
|
| 93 | 11.3514308 | Кран тормозной двухсекционный с педалью |
Загрузка ...
|
|
| 94 | 2765060-3500031 | Штуцер |
Загрузка ...
|
|
| 95 | 950 | Фитинг угловой 2 10-М22х1,5 |
Загрузка ...
|
|
| 96 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 97 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 98 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 99 | DIN74324 | Трубка 10/8 |
Загрузка ...
|
|
| 100 | Ремешок | Ремешок пластмассовый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
