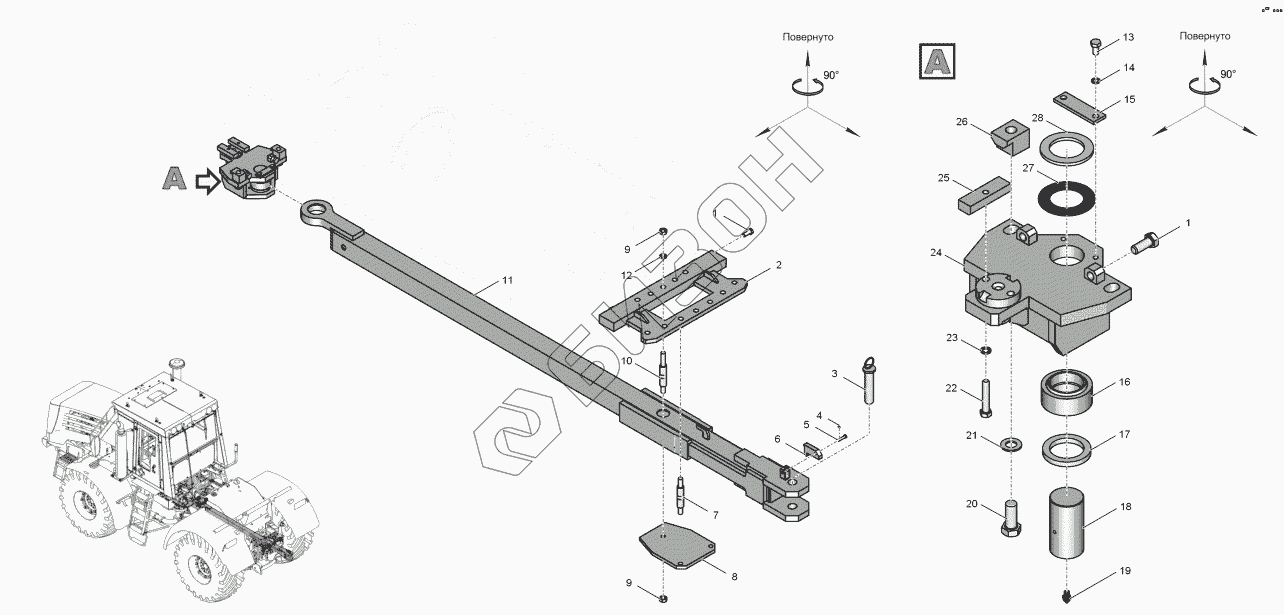

Графический каталог запасных частей к технике: ПТЗ К-744Р2 "Стандарт". 744Р1-4642000 Маятниковое прицепное устройство
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | БолтМ16-6gх40.88.45Х.019 | Болт М16-6gх40.88.45Х.019 |
Загрузка ...
|
|
| 2 | 744Р1-4642010 | Опора |
Загрузка ...
|
|
| 3 | 744Р1-4642040 | Палец |
Загрузка ...
|
|
| 4 | Шплинт2,5х20.016 | Шплинт 2,5х20.016 |
Загрузка ...
|
|
| 5 | Ось6-10b12х45.45х.1.225...302Ц9Хр | Ось 6-10b12х45.45х.1.225...302 Ц9 Хр |
Загрузка ...
|
|
| 6 | 744Р1-4642027 | Стопор |
Загрузка ...
|
|
| 7 | 744Р1-4642013 | Шпилька |
Загрузка ...
|
|
| 8 | 744Р1-4642014 | Плата |
Загрузка ...
|
|
| 9 | ГайкаМ20х1,5-6Н.8С.019 | Гайка М20х1,5-6Н.8С.019 |
Загрузка ...
|
|
| 10 | 744Р1-4642013-01 | Шпилька |
Загрузка ...
|
|
| 11 | 744Р1-4642020-1 | Тяга продольная |
Загрузка ...
|
|
| 12 | Шайба20.65Г.05 | Шайба 20.65Г.05 |
Загрузка ...
|
|
| 13 | БолтМ10-6gх20.56.019 | Болт М10-6gх20.56.019 |
Загрузка ...
|
|
| 14 | Шайба10.65Г.05 | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 15 | 744Р1-4642015 | Пластинка |
Загрузка ...
|
|
| 16 | ШС60 | Подшипник ШС 60 |
Загрузка ...
|
|
| 17 | 744Р1-4642017 | Шайба |
Загрузка ...
|
|
| 18 | 744Р1-4642029 | Ось |
Загрузка ...
|
|
| 19 | 1,3Ц6хр | Масленка 1,3 Ц 6хр |
Загрузка ...
|
|
| 20 | БолтМ20х1,5-6gх55.88.45Х.019 | Болт М20х1,5-6gх55.88.45Х.019 |
Загрузка ...
|
|
| 21 | Шайба20.01.019 | Шайба 20.01.019 |
Загрузка ...
|
|
| 22 | БолтМ12-6gх65.88.45Х.019 | Болт М12-6gх 65.88.45Х.019 |
Загрузка ...
|
|
| 23 | Шайба12.65Г.05 | Шайба 12.65Г.05 |
Загрузка ...
|
|
| 24 | 744Р1-4642030 | Кронштейн |
Загрузка ...
|
|
| 25 | 744Р1-4642004 | Планка |
Загрузка ...
|
|
| 26 | 744Р1-4642005 | Зажим |
Загрузка ...
|
|
| 27 | 744Р1-4642019 | Прокладка |
Загрузка ...
|
|
| 28 | 744Р1-4642018 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
