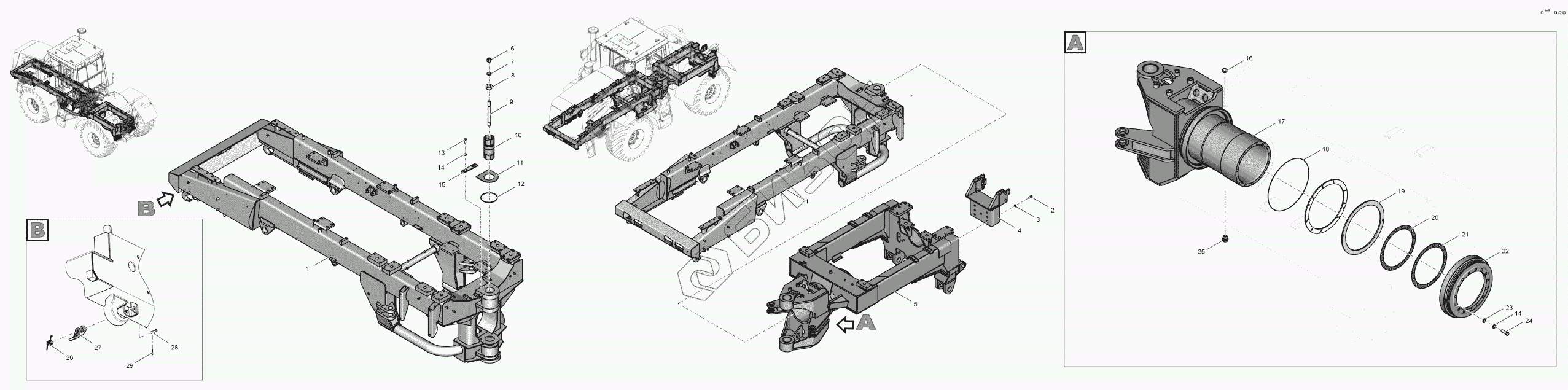

Графический каталог запасных частей к технике: ПТЗ К-744Р2 "Стандарт". 744Р2-2800000-2 Рама
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р2-2810000-2 | Полурама подмоторная |
Загрузка ...
|
|
| 2 | БолтМ20-1,5-6gх50.129.38ХС.019 | Болт М20-1,5-6gх50.129.38ХС.019 |
Загрузка ...
|
|
| 3 | Шайба20.65Г.05 | Шайба 20.65Г.05 |
Загрузка ...
|
|
| 4 | 744Р1-2800060-01 | Основание |
Загрузка ...
|
|
| 5 | 744Р1-2811000-4.2 | Полурама грузовая |
Загрузка ...
|
|
| 6 | ГайкаМ24-6Н.8С.019 | Гайка М24-6Н.8С.019 |
Загрузка ...
|
|
| 7 | Шайба24.01.019 | Шайба 24.01.019 |
Загрузка ...
|
|
| 8 | 2765020-2800021 | Втулка |
Загрузка ...
|
|
| 9 | 2765020-2800022 | Шпилька |
Загрузка ...
|
|
| 10 | 2765020-2800010 | Ось |
Загрузка ...
|
|
| 11 | 700А.28.00.033 | Шайба |
Загрузка ...
|
|
| 12 | 700.28.00.016 | Лента уплотнительная |
Загрузка ...
|
|
| 13 | Болт3М16-6gх40.88.45Х.019 | Болт 3М16-6gх40.88.45Х.019 |
Загрузка ...
|
|
| 14 | Шайба16.01.019 | Шайба 16.01.019 |
Загрузка ...
|
|
| 15 | 700А.28.00.021 | Клин установочный |
Загрузка ...
|
|
| 16 | 2.3.45.Ц6 | Масленка |
Загрузка ...
|
|
| 17 | 744Р1-2800020 | Труба шарнира |
Загрузка ...
|
|
| 18 | 2256010-2800040 | Манжета |
Загрузка ...
|
|
| 19 | 2256010-2800013 | Кольцо |
Загрузка ...
|
|
| 20 | 2256010-2800015 | Прокладка |
Загрузка ...
|
|
| 21 | 2256010-2800015-01 | Прокладка |
Загрузка ...
|
|
| 22 | 2256010-2800017 | Крышка |
Загрузка ...
|
|
| 23 | Шайба16.65Г.05 | Шайба 16.65Г.05 |
Загрузка ...
|
|
| 24 | БолтМ16-1,5-6gх50.129.38ХС.019 | Болт М16-1,5-6gх50.129.38ХС.019 |
Загрузка ...
|
|
| 25 | КГ1/8.А12.06 | Пробка КГ1/8. А12.06 |
Загрузка ...
|
|
| 26 | 700А.28.00.034-1 | Пружина |
Загрузка ...
|
|
| 27 | 700А.28.00.035 | Защелка |
Загрузка ...
|
|
| 28 | Ось6-16В12х60.45Х.1.225..302Ц9Хр. | Ось 6-16В12х60.45Х.1.225..302 Ц9 Хр. |
Загрузка ...
|
|
| 29 | Шплинт3,2х20.016 | Шплинт 3,2х20.016 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
