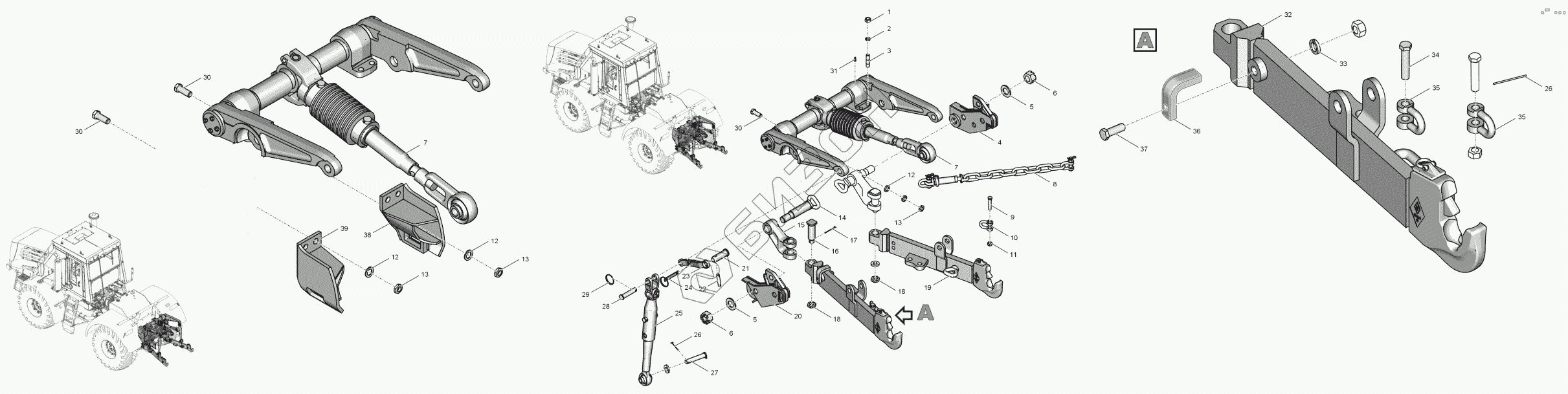

Графический каталог запасных частей к технике: ПТЗ К-744Р2 "Стандарт". 744Р3-4628000 Механизм навески

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
12
12
13
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
30
31
32
33
34
35
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 ГайкаМ24-6Н.8.С.019 Гайка М24-6Н.8.С.019
Загрузка ...
2 Шайба24.65Г.05 Шайба 24.65Г.05
Загрузка ...
3 2256010-4628128 Шпилька
Загрузка ...
4 2256010-4628140 Упор правый
Загрузка ...
5 700А.46.28.029 Пружина тарельчатая
Загрузка ...
6 2256010-4628275 Гайка
Загрузка ...
7 2256010-4628130 Вал рычагов
Загрузка ...
8 700.46.28.290-1 Раскос горизонтальный
Загрузка ...
9 700А.46.28.088 Ось
Загрузка ...
10 700А.46.28.067 Фиксатор
Загрузка ...
11 ГайкаМ20-6Н.8.С.019 Гайка М20-6Н.8.С.019
Загрузка ...
12 Шайба27.01.019 Шайба 27.01.019
Загрузка ...
13 ГайкаМ27-6Н.8.С.019 Гайка М27-6Н.8.С.019
Загрузка ...
14 2256010-4628014-2 Ось
Загрузка ...
15 2256010-4628096-1 Рычаг
Загрузка ...
16 2256010-4628022-1 Ось
Загрузка ...
17 Шплинт6,3х71.016 Шплинт 6,3х71.016
Загрузка ...
18 ГайкаМ36х3-6Н.8.С.019 Гайка М36х3-6Н.8.С.019
Загрузка ...
19 744Р3-4628100 Тяга нижняя правая
Загрузка ...
20 2256010-4628150 Упор левый
Загрузка ...
21 744Р3-4628025 Палец
Загрузка ...
22 700.46.28.203 Чека
Загрузка ...
23 744Р3-4628023 Кронштейн
Загрузка ...
24 700А.46.28.031 Планка
Загрузка ...
25 700А.46.28.070 Раскос вертикальный
Загрузка ...
26 Шплинт6,3х45.016 Шплинт 6,3х45.016
Загрузка ...
27 700.46.251-1 Ось
Загрузка ...
28 744Р3-4628024 Ось
Загрузка ...
29 700.46.28.272-1 Кольцо
Загрузка ...
30 БолтМ27х2-6gх70.88.45Х.019 Болт М27х2-6gх70.88.45Х.019
Загрузка ...
31 1.3.Ц6Хр Масленка
Загрузка ...
32 744Р3-4628100-01 Тяга нижняя левая
Загрузка ...
33 744Р3-4628022 Шайба
Загрузка ...
34 700.46.28.258-1 Ось
Загрузка ...
35 700А.46.28.071 Звено
Загрузка ...
36 744Р3-4628021 Упор
Загрузка ...
37 БолтМ24х2-6gх100.109.40Х.016 Болт М24х2-6gх100.109.40Х.016
Загрузка ...
38 2256010-4628097 Кронштейн левый
Загрузка ...
39 2256010-4628098 Кронштейн правый
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
