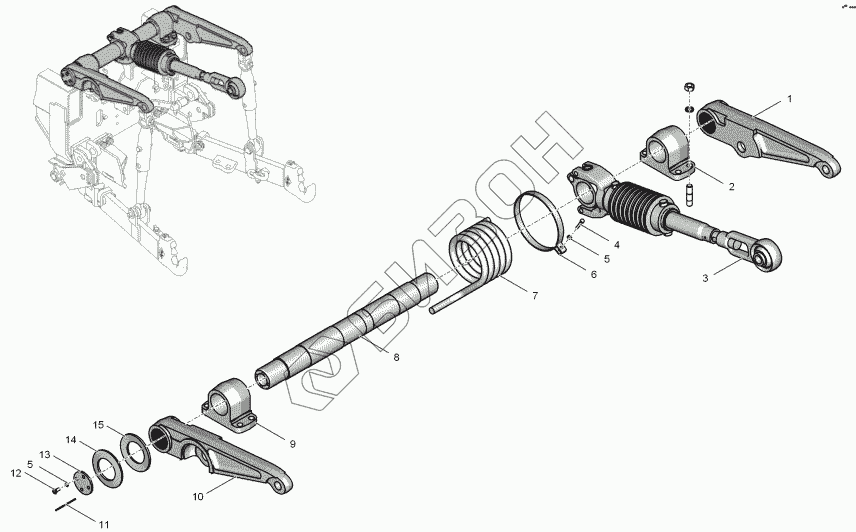

Графический каталог запасных частей к технике: ПТЗ К-744Р2 "Стандарт". 744Р3-4628130 Вал рычагов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 2256010-4628370 Рычаг главный
Загрузка ...
2 2256010-4628440 Опора правая
Загрузка ...
3 700А.46.28.010-2 Тяга центральная в сборе
Загрузка ...
4 БолтМ12.6gx50.56.019 Болт М12.6gx50.56.019
Загрузка ...
5 Шайба12.65Г.05 Шайба 12.65Г.05
Загрузка ...
6 700.46.28.042 Хомут
Загрузка ...
7 700А.46.28.267 Пружина
Загрузка ...
8 2256010-4628038-1 Вал рычагов
Загрузка ...
9 2256010-4628127 Опора
Загрузка ...
10 2256010-4628370-01 Рычаг главный
Загрузка ...
11 ПроволокаКО-1,2 Проволока КО-1,2
Загрузка ...
12 Болт3М12.6gх25.56.019 Болт 3М12.6gх25.56.019
Загрузка ...
13 2256010-4628111 Заглушка
Загрузка ...
14 700.46.28.016-2 Шайба
Загрузка ...
15 700.46.28.016-4 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
