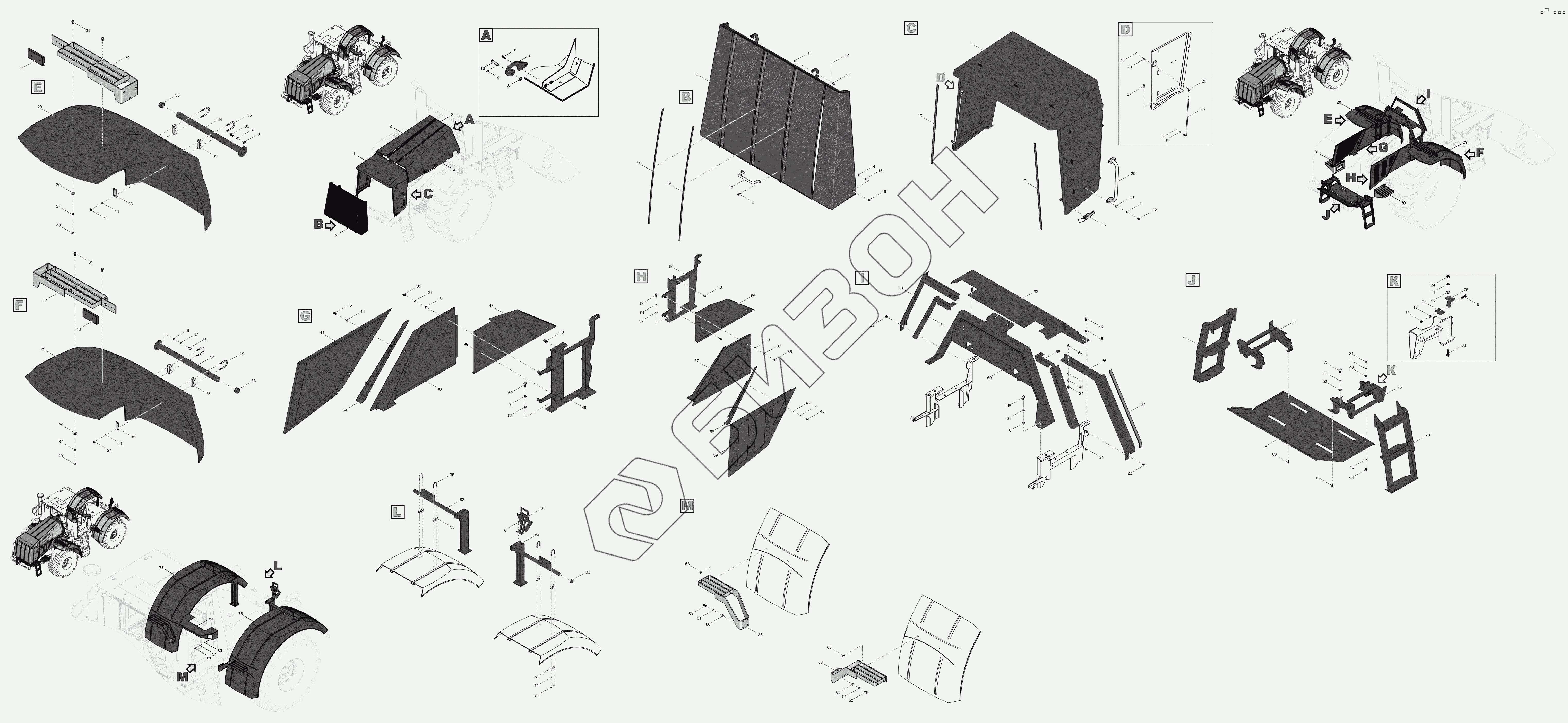

Графический каталог запасных частей к технике: ПТЗ К-744Р3 "Стандарт". 744Р1-8400000-2 Облицовка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
5
6
6
6
6
7
8
8
8
8
8
8
9
10
11
11
11
11
11
11
11
11
11
12
13
14
14
14
15
15
15
16
17
18
18
19
19
20
21
21
22
22
22
23
24
24
24
24
24
24
24
24
25
26
27
28
28
29
29
30
30
31
31
32
33
33
33
34
34
35
35
35
35
35
35
36
36
36
36
37
37
37
37
37
37
37
38
38
38
39
39
40
40
41
42
43
44
45
45
46
46
46
46
46
46
46
47
48
48
49
50
50
50
50
51
51
51
51
51
51
52
52
52
53
54
55
56
57
58
59
60
61
62
63
63
63
63
63
63
63
64
65
66
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
80
80
81
82
83
84
85
86
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 744Р3М-8400010 Арка
Загрузка ...
2 744Р3-8400080-3-01 Крышка
Загрузка ...
3 744Р3-8400020-3 Связь
Загрузка ...
4 744Р3-8400080-3 Крышка
Загрузка ...
5 744Р3-8400530-4 Сетка
Загрузка ...
6 БолтМ6-6gх25.88.019 Болт М6-6gх25.88.019
Загрузка ...
7 744Р3-8400230 Рычаг
Загрузка ...
8 Шайба10.01.019 Шайба 10.01.019
Загрузка ...
9 Шплинт2х14-016 Шплинт 2х14-016
Загрузка ...
10 Ось66-10В12х45.45Х.1.255...302.Ц9хр Ось 6 6-10В12х45.45Х.1.255...302.Ц9хр
Загрузка ...
11 Шайба8.65Г.05 Шайба 8.65Г.05
Загрузка ...
12 Шплинт2х20-016 Шплинт 2х20-016
Загрузка ...
13 744-8400228 Ось амортизатора
Загрузка ...
14 ГайкаМ6-6Н.5.019 Гайка М6-6Н.5.019
Загрузка ...
15 Шайба6.01.019 Шайба 6.01.019
Загрузка ...
16 744Р3-8400027-1 Фиксатор
Загрузка ...
17 0023-8202200 Ручка ППНН
Загрузка ...
18 0-507016 Кант резинометаллический
Загрузка ...
19 D-List12х14 Уплотнитель
Загрузка ...
20 744Р-8400560 Поручень
Загрузка ...
21 Шайба8.01.019 Шайба 8.01.019
Загрузка ...
22 БолтМ8-6gх16.56.019 Болт М8-6gx16.56.019
Загрузка ...
23 744Р3-8400030-1 Замок для капота
Загрузка ...
24 ГайкаМ8-6Н.5.019 Гайка М8-6Н.5.019
Загрузка ...
25 203233 Шарнир угловой сферический
Загрузка ...
26 744Р3-8400810-1 Тяга
Загрузка ...
27 БолтМ12х1,25-6gх25.56.019 Болт М12х1,25-6gх25.56.019
Загрузка ...
28 744Р1-8400005 Крыло правое переднее
Загрузка ...
29 744Р1-8400004 Крыло левое переднее
Загрузка ...
30 7360-8400150-1 Ступенька
Загрузка ...
31 БолтМ10-6gх25.56.019 Болт М10-6gх25.56.019
Загрузка ...
32 744Р-8400150-01 Кронштейн
Загрузка ...
33 Заглушка Заглушка
Загрузка ...
34 744Р-8400090-2 Кронштейн
Загрузка ...
35 Хомут Хомут
Загрузка ...
36 БолтМ10-6gх20.88.019 Болт М10-6gх20.88.019
Загрузка ...
37 Шайба10.65Г.05 Шайба 10.65Г.05
Загрузка ...
38 744Р1-8400307 Планка
Загрузка ...
39 Шайба10.01.019 Шайба 10.01.019
Загрузка ...
40 ГайкаМ10-6Н.8.019 Гайка М10-6Н.8.019
Загрузка ...
41 744Р-8400403-01 Кожух
Загрузка ...
42 744Р-8400150 Кронштейн
Загрузка ...
43 744Р-8400403 Кожух
Загрузка ...
44 744Р3-8400040-1-01 Лист боковой
Загрузка ...
45 БолтМ8-6gх20.88.019 Болт М8-6gх20.88.019
Загрузка ...
46 Шайба8.01.019 Шайба 8.01.019
Загрузка ...
47 744Р-8400404 Щиток боковой
Загрузка ...
48 744-8400150 Амортизатор
Загрузка ...
49 744Р3-8400070-4-01 Стойка
Загрузка ...
50 БолтМ12х1,25-6gх30.56.019 Болт М12х1,25-6gх30.56.019
Загрузка ...
51 Шайба12.65Г.05 Шайба 12.65Г.05
Загрузка ...
52 Шайба12.01.019 Шайба 12.01.019
Загрузка ...
53 744Р3-8400400-2-01 Лист боковой
Загрузка ...
54 744Р3-8400410-1-01 Кронштейн
Загрузка ...
55 744Р3-8400070-4 Стойка
Загрузка ...
56 744Р-8400404-01 Щиток боковой
Загрузка ...
57 744Р3-8400400-2 Лист боковой
Загрузка ...
58 744Р3-8400410-1 Кронштейн
Загрузка ...
59 744Р3-8400040-1 Лист боковой
Загрузка ...
60 744Р3-8400900-3 Манжета
Загрузка ...
61 744Р3-8400481-1-01 Кожух
Загрузка ...
62 744Р3-8400291-2 Кожух
Загрузка ...
63 БолтМ8-6gх25.88.019 Болт М8-6gх25.88.019
Загрузка ...
64 ШпилькаМ8-6gх25.56.019 Шпилька М8-6gх25.56.019
Загрузка ...
65 744Р3-8400481-1 Кожух
Загрузка ...
66 744Р3-8400900-3-01 Манжета
Загрузка ...
67 0-507017 Уплотнитель под арку капота
Загрузка ...
68 БолтМ10-6gх20.56.019 Болт М10-6gх20.56.019
Загрузка ...
69 744Р3-8400480-4 Стяжка
Загрузка ...
70 2256010-8400360 Лестница
Загрузка ...
71 744Р3-8400300-2-01 Кронштейн
Загрузка ...
72 БолтМ12-6gх25.88.019 Болт М12-6gх25.88.019
Загрузка ...
73 744Р3-8400300-2 Кронштейн
Загрузка ...
74 744Р3-8400113-1 Кожух
Загрузка ...
75 744Р3-8400122-1 Полупетля
Загрузка ...
76 744Р3-8400121-1 Полупетля
Загрузка ...
77 744Р1-8400002 Заднее правое крыло
Загрузка ...
78 744Р1-8400001 Заднее левое крыло
Загрузка ...
79 744Р-8400210-3 Площадка
Загрузка ...
80 Шайба12.01.019 Шайба 12.01.019
Загрузка ...
81 БолтМ12-6gх20.88.019 Болт М12-6gх20.88.019
Загрузка ...
82 744Р1-8400300-1-01 Кронштейн
Загрузка ...
83 744Р1-8400350 Кронштейн номерного знака
Загрузка ...
84 744Р1-8400300-1 Кронштейн
Загрузка ...
85 744Р-8400100-2-01 Кронштейн
Загрузка ...
86 744Р-8400100-2 Кронштейн
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
