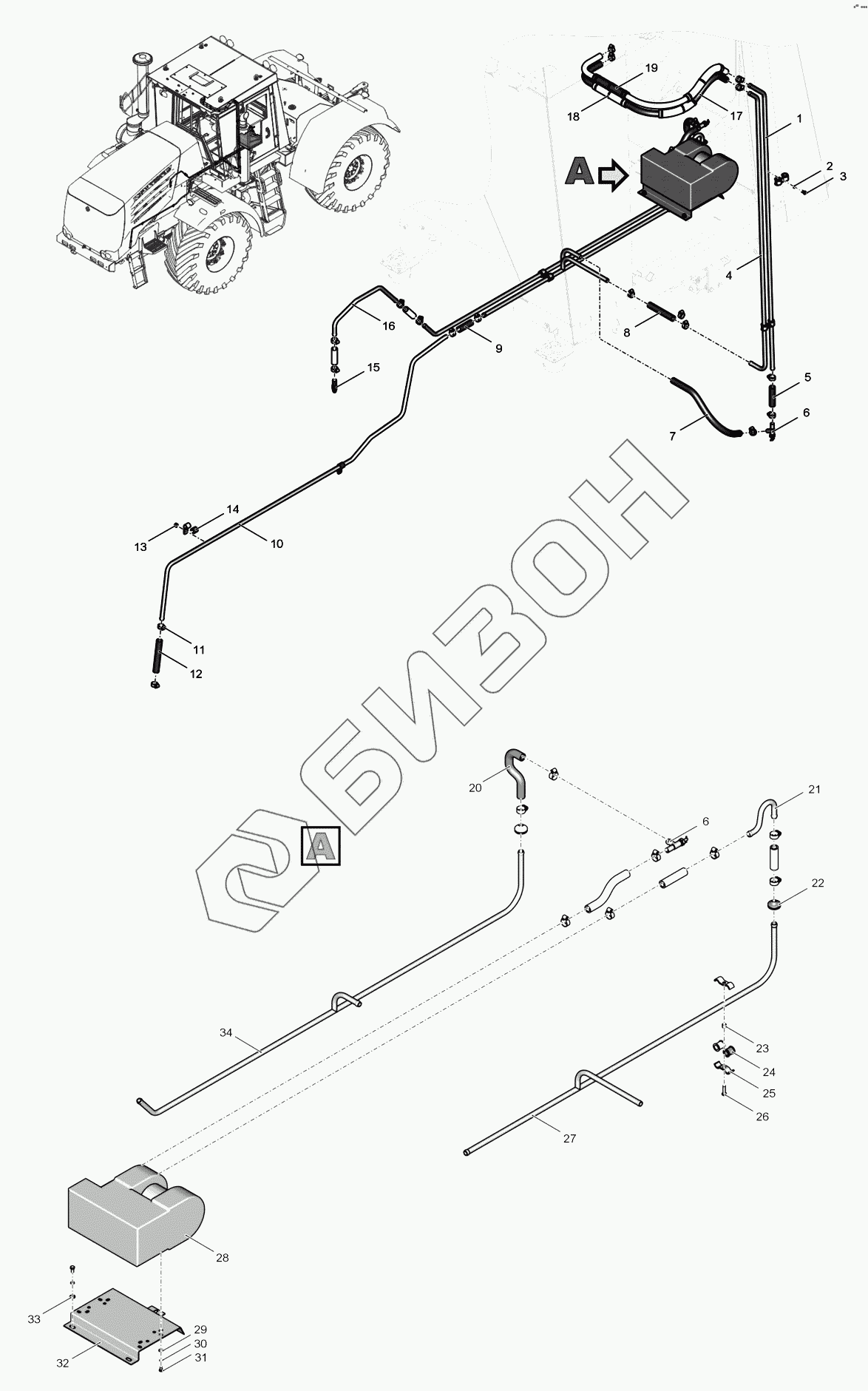

Графический каталог запасных частей к технике: ПТЗ К-744Р3 "Стандарт". 744Р2-8110000-5 Система отопления
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р-8110026 | Труба |
Загрузка ...
|
|
| 2 | Шайба8.65Г.05 | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 3 | БолтМ8-6gх16.56.019 | Болт М8-6gx16.56.019 |
Загрузка ...
|
|
| 4 | 744Р-8110025 | Труба |
Загрузка ...
|
|
| 5 | Рукав16х25-1,6 | Рукав 16х25-1,6 |
Загрузка ...
|
|
| 6 | КранВС11 | Кран ВС 11 |
Загрузка ...
|
|
| 7 | Рукав16х25-1,6 | Рукав 16х25-1,6 |
Загрузка ...
|
|
| 8 | Рукав16х25-1,6 | Рукав 16х25-1,6 |
Загрузка ...
|
|
| 9 | Рукав16х25-1,6 | Рукав 16х25-1,6 |
Загрузка ...
|
|
| 10 | 744Р2-8110012-01 | Труба |
Загрузка ...
|
|
| 11 | NormaTORRO16-27/9DIN3017 | Хомут |
Загрузка ...
|
|
| 12 | Рукав16х25-1,6 | Рукав 16х25-1,6 |
Загрузка ...
|
|
| 13 | 700.11.00.047 | Проставка |
Загрузка ...
|
|
| 14 | RSGUDIN725711.16/20.8,4 | Хомут |
Загрузка ...
|
|
| 15 | 2256010-81.00.123 | Штуцер |
Загрузка ...
|
|
| 16 | 744Р2-8110011-01 | Труба |
Загрузка ...
|
|
| 17 | Рукав16х25-1,6 | Рукав 16х25-1,6 |
Загрузка ...
|
|
| 18 | Ремешок | Ремешок пластмассовый |
Загрузка ...
|
|
| 19 | Рукав25х35-1,6 | Рукав 25х35-1,6 |
Загрузка ...
|
|
| 20 | Рукав16х25-1,6 | Рукав 16х25-1,6 |
Загрузка ...
|
|
| 21 | 744Р-8110021 | Труба |
Загрузка ...
|
|
| 22 | 744-1100015 | Втулка |
Загрузка ...
|
|
| 23 | 744-46.00.015 | Втулка |
Загрузка ...
|
|
| 24 | 700А.11.00.057-02 | Втулка |
Загрузка ...
|
|
| 25 | 700.34.00.019 | Скоба |
Загрузка ...
|
|
| 26 | БолтМ8-6gх30.56.019 | Болт М8-6gх30.56.019 |
Загрузка ...
|
|
| 27 | 744Р-8110020-1 | Труба |
Загрузка ...
|
|
| 28 | ОтопительОС-8 | Отопитель ОС-8 |
Загрузка ...
|
|
| 29 | Шайба6.65Г.05 | Шайба 6.65Г.05 |
Загрузка ...
|
|
| 30 | Шайба6,4/01.019 | Шайба 6,4/01.019 |
Загрузка ...
|
|
| 31 | БолтМ6-6gх12.56.019 | Болт М6-6gх12.56.019 |
Загрузка ...
|
|
| 32 | 744Р1С-8110015-1 | Кронштейн |
Загрузка ...
|
|
| 33 | Шайба8,4/01.019 | Шайба 8,4/01.019 |
Загрузка ...
|
|
| 34 | 744Р-8110010-2 | Труба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
