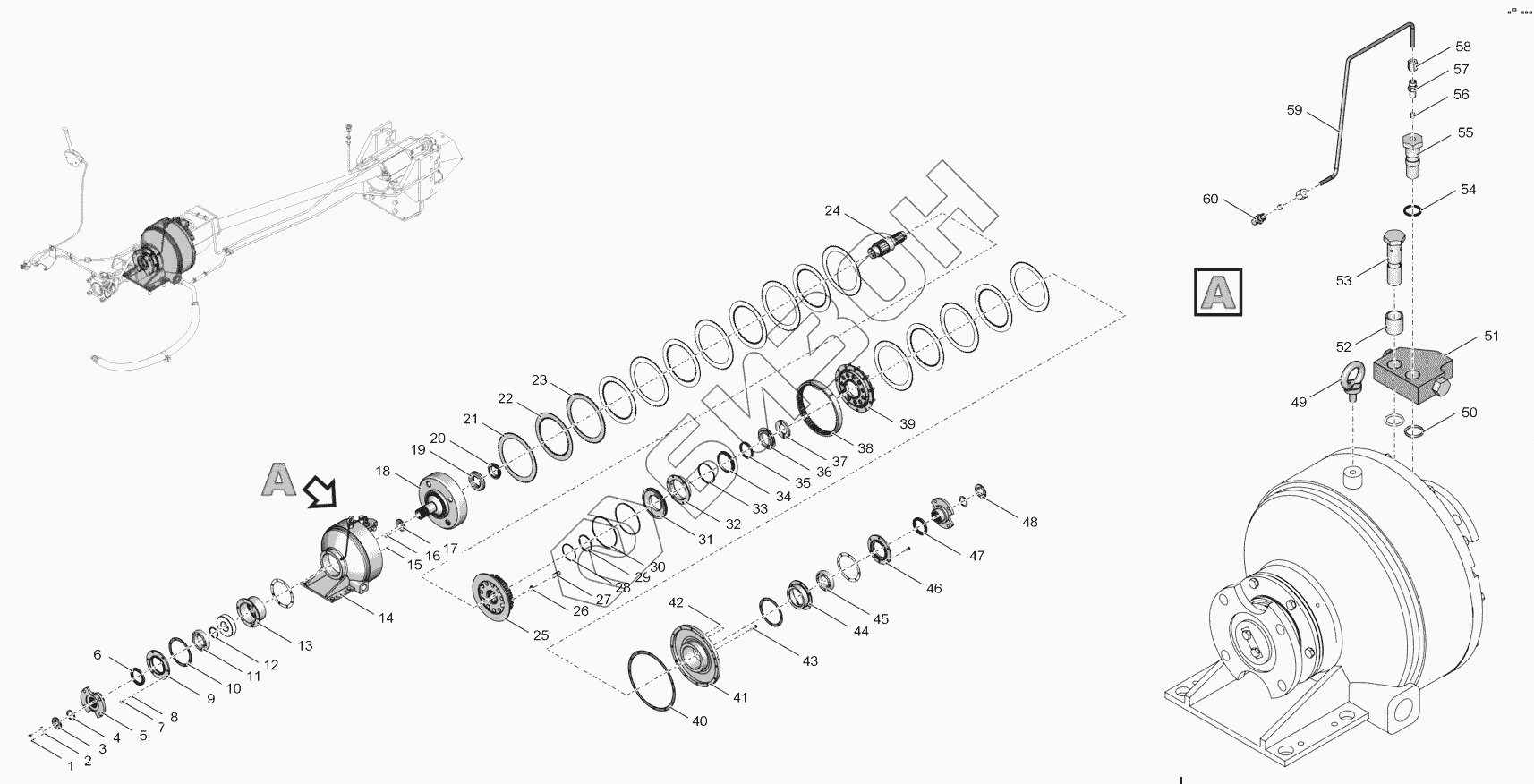

Графический каталог запасных частей к технике: ПТЗ К-744Р3 "Стандарт". 744Р-4230000 Муфта соединительная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | БолтМ8-6gх20.56.019 | Болт М8-6gх20.56.019 |
Загрузка ...
|
|
| 2 | 700.42.02.047 | Планка стопорная |
Загрузка ...
|
|
| 3 | 700.42.02.016 | Шайба |
Загрузка ...
|
|
| 4 | 744Р-4230017 | Прокладка |
Загрузка ...
|
|
| 5 | 744Р-4230015-1 | Фланец |
Загрузка ...
|
|
| 6 | 700А.17.01.430 | Манжета 75x100x10 |
Загрузка ...
|
|
| 7 | БолтМ8-6gх25.56.019 | Болт М8-6gх25.56.019 |
Загрузка ...
|
|
| 8 | Шайба8.65Г.05 | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 9 | 744Р-4230021-02 | Крышка |
Загрузка ...
|
|
| 10 | 744Р-4230025 | Прокладка |
Загрузка ...
|
|
| 11 | 311 | Подшипник |
Загрузка ...
|
|
| 12 | 700.17.01.141 | Кольцо распорное |
Загрузка ...
|
|
| 13 | 744Р-4230022 | Стакан |
Загрузка ...
|
|
| 14 | 744Р-4230011 | Корпус муфты |
Загрузка ...
|
|
| 15 | Штифт8и8х18 | Штифт 8 и 8х18 |
Загрузка ...
|
|
| 16 | Болт3М8-6gх20.88.45Х.019 | Болт 3М8-6gх20.88.45Х.019 |
Загрузка ...
|
|
| 17 | 744Р-4230028 | Шайба |
Загрузка ...
|
|
| 18 | 744Р-4230010 | Вал |
Загрузка ...
|
|
| 19 | 212 | Подшипник |
Загрузка ...
|
|
| 20 | 700А.42.30.029-1 | Кольцо |
Загрузка ...
|
|
| 21 | 700А.17.01.037-3 | Диск |
Загрузка ...
|
|
| 22 | 700А.17.01.038-2 | Диск |
Загрузка ...
|
|
| 23 | 700А.17.01.037-1 | Диск |
Загрузка ...
|
|
| 24 | 744Р-4230014 | Вал |
Загрузка ...
|
|
| 25 | 700А.17.01.047-2 | Барабан средний |
Загрузка ...
|
|
| 26 | 700.17.01.033-1 | Стакан |
Загрузка ...
|
|
| 27 | 700А.17.01.034-2 | Пружина |
Загрузка ...
|
|
| 28 | 700.17.01.458-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 29 | 700А.17.01.101-1 | Кольцо |
Загрузка ...
|
|
| 30 | 700.17.01.459 | Кольцо уплотнительное |
Загрузка ...
|
|
| 31 | 2256010-4230023 | Диск |
Загрузка ...
|
|
| 32 | 700.42.30.018 | Стакан |
Загрузка ...
|
|
| 33 | 700.17.01.324-2 | Манжета |
Загрузка ...
|
|
| 34 | 700А.17.01.051 | Кольцо уплотнительное |
Загрузка ...
|
|
| 35 | 2256010-4230022 | Кольцо |
Загрузка ...
|
|
| 36 | 700А.17.01.366-1 | Кольцо |
Загрузка ...
|
|
| 37 | 700А.42.30.041 | Кольцо |
Загрузка ...
|
|
| 38 | 2256010-4230021 | Венец |
Загрузка ...
|
|
| 39 | 2256010-4230030 | Диск |
Загрузка ...
|
|
| 40 | 744Р-4230024 | Прокладка |
Загрузка ...
|
|
| 41 | 744Р-4230012 | Крышка |
Загрузка ...
|
|
| 42 | 700.17.02.029 | Заглушка |
Загрузка ...
|
|
| 43 | БолтМ8-6gх45.56.019 | Болт М8-6gх45.56.019 |
Загрузка ...
|
|
| 44 | 744Р-4230023 | Стакан |
Загрузка ...
|
|
| 45 | 1311 | Подшипник |
Загрузка ...
|
|
| 46 | 744Р-4230021-01 | Крышка |
Загрузка ...
|
|
| 47 | 700А.17.01.450 | Манжета 75х100х10 |
Загрузка ...
|
|
| 48 | 744Р-4230016 | Гайка |
Загрузка ...
|
|
| 49 | Рым-болтМ10.019 | Рым-болт М10.019 |
Загрузка ...
|
|
| 50 | Кольцо022-028-36-1-3 | Кольцо 022-028-36-1-3 |
Загрузка ...
|
|
| 51 | 744-4200150-1 | Распределитель |
Загрузка ...
|
|
| 52 | 744Р-4230019 | Прокладка |
Загрузка ...
|
|
| 53 | 744-4200011-1 | Болт |
Загрузка ...
|
|
| 54 | Прокладка20М1 | Прокладка 20 М1 |
Загрузка ...
|
|
| 55 | 744-4200012-1 | Болт |
Загрузка ...
|
|
| 56 | 2256010-3500092 | Муфта |
Загрузка ...
|
|
| 57 | 744-4200031 | Штуцер |
Загрузка ...
|
|
| 58 | 2256010-3500087 | Гайка |
Загрузка ...
|
|
| 59 | 744-4200021 | Труба |
Загрузка ...
|
|
| 60 | 744-4200022 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
