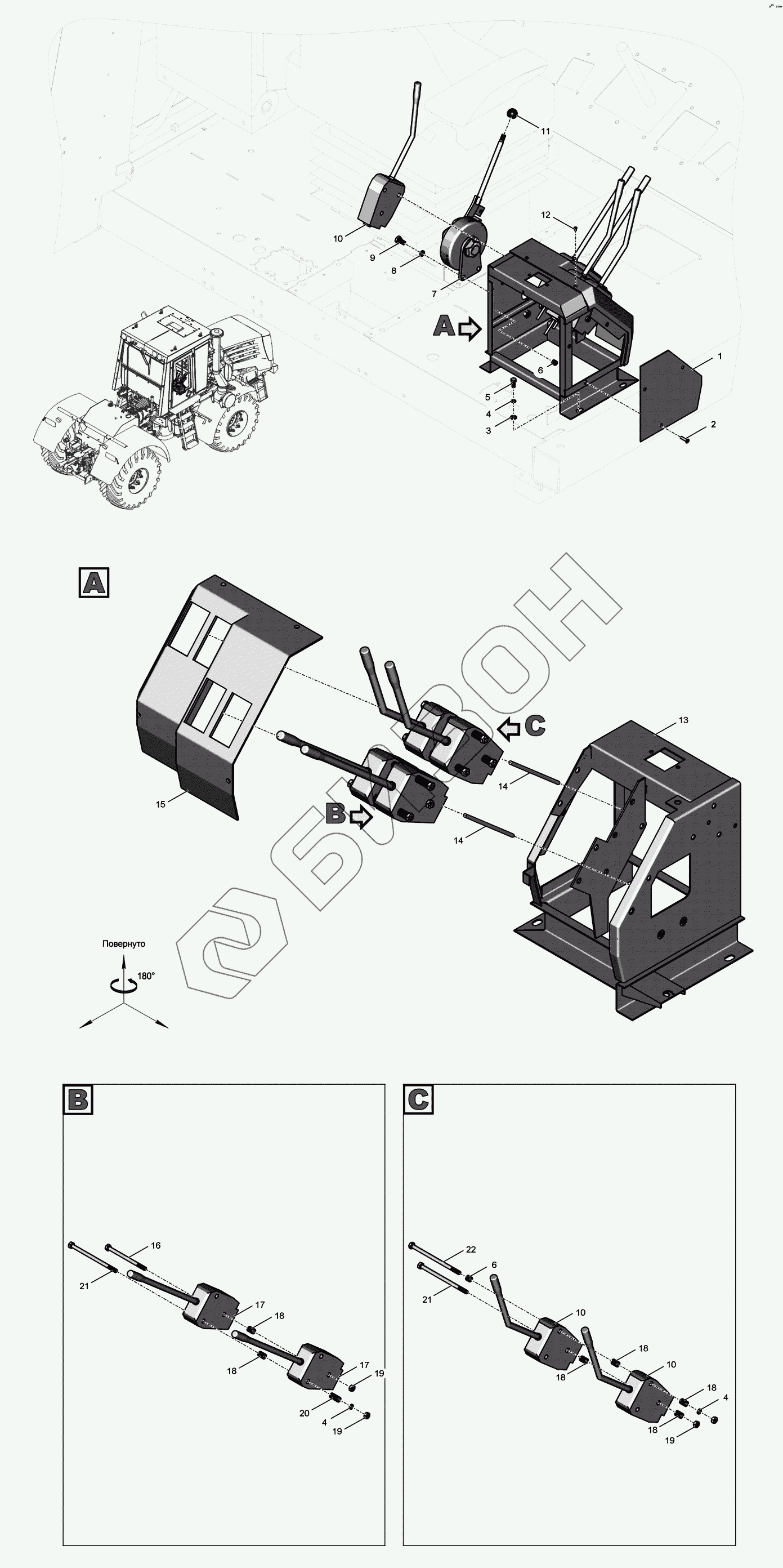

Графический каталог запасных частей к технике: ПТЗ К-744Р3 "Стандарт". 744Р-6750000-3 Блок управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
4
5
6
6
7
8
9
10
10
10
11
12
13
14
14
15
16
17
17
18
18
18
18
18
18
19
19
19
20
21
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 744Р-6750067-1 Крышка
Загрузка ...
2 ВинтВ2М6-6gx25.48.019 Винт В2М6-6gx25.48.019
Загрузка ...
3 ШайбаА8.01.019 Шайба А8.01.019
Загрузка ...
4 Шайба8.65Г.05 Шайба 8.65Г.05
Загрузка ...
5 БолтМ8-6gx20.56.019 Болт М8-6gx20.56.019
Загрузка ...
6 744Р-6750005-04 Втулка
Загрузка ...
7 744Р-6750120 Акселератор
Загрузка ...
8 Шайба10.65Г.05 Шайба 10.65Г.05
Загрузка ...
9 БолтМ10-6gx20.56.019 Болт М10-6gx20.56.019
Загрузка ...
10 744Р-6750098 Рукоятка
Загрузка ...
11 7003700011-1 Шар
Загрузка ...
12 ВинтВМ4-8gx10.46.019 Винт ВМ4-8gx10.46.019
Загрузка ...
13 744Р-6750010-3 Каркас
Загрузка ...
14 Kabel209-17901350 Трос привода золотников гидрораспределителя
Загрузка ...
15 744-6750064 Панель
Загрузка ...
16 744Р-6750060 Болт
Загрузка ...
17 212506 Рукоятка управления гидрораспределителем
Загрузка ...
18 744Р-6750005-03 Втулка
Загрузка ...
19 ГайкаМ8-6Н.8.019 Гайка М8-6Н.8.019
Загрузка ...
20 744Р-6750005-01 Втулка
Загрузка ...
21 744Р-6750060-01 Болт
Загрузка ...
22 744Р-6750060-02 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
