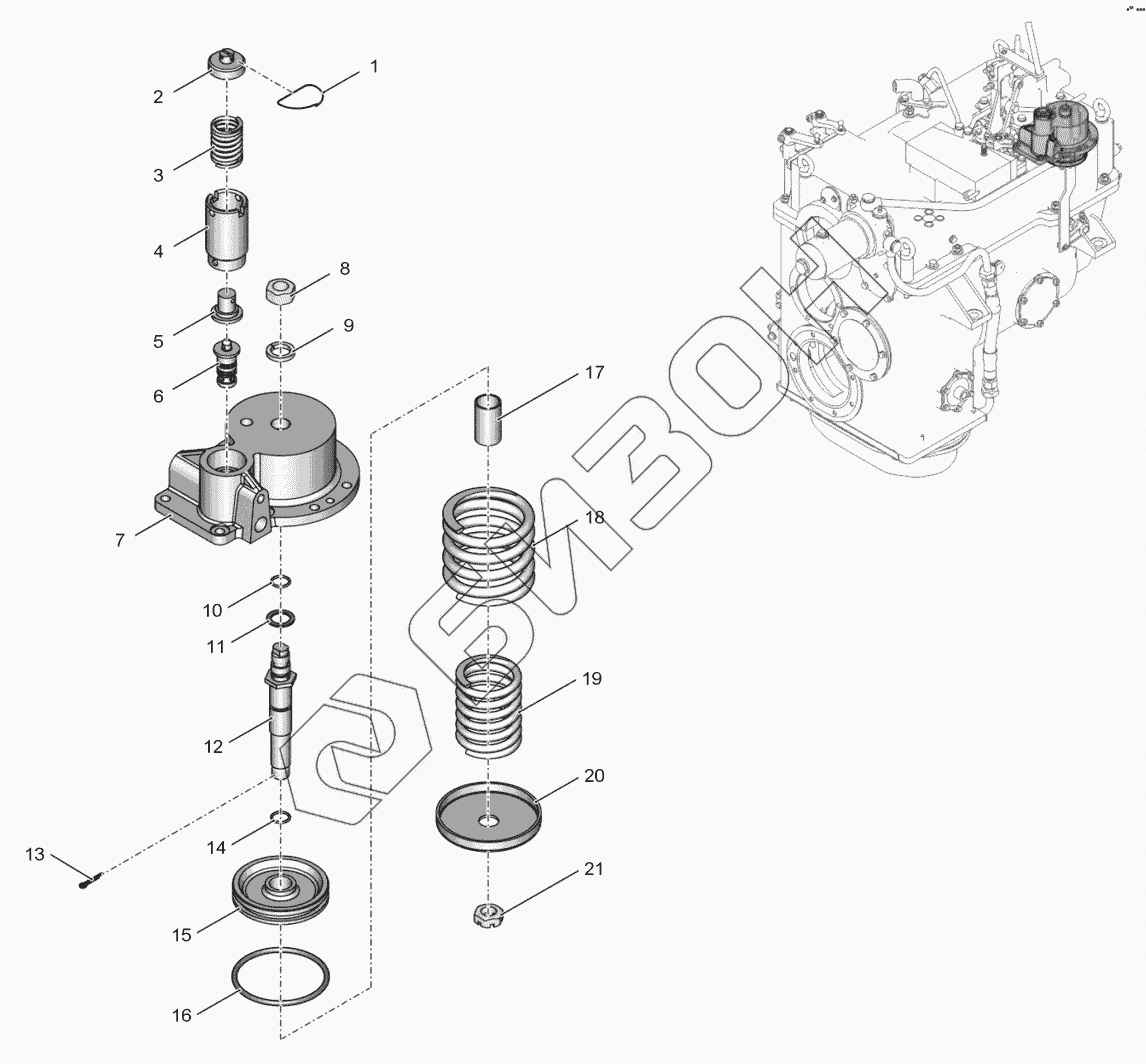

Графический каталог запасных частей к технике: ПТЗ К-744Р4 "Премиум". 2256010-174800-2 Гидроаккумулятор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Проволока0,8-0-С-I Проволока 0,8-0-С-I
Загрузка ...
2 700.17.16.103 Пробка
Загрузка ...
3 700.17.16.105-2 Пружина
Загрузка ...
4 2256010-1748014 Гильза
Загрузка ...
5 2256010-1748029-2 Тарелка
Загрузка ...
6 700.17.16.107-2 Клапан
Загрузка ...
7 2256010-1748010-2 Корпус
Загрузка ...
8 ГайкаМ20х1,5.6Н.8С.019 Гайка М20х1,5.6Н.8С.019
Загрузка ...
9 Шайба20.65Г.05 Шайба 20.65Г.05
Загрузка ...
10 Кольцо018-022-25-1-3 Кольцо 018-022-25-1-3
Загрузка ...
11 700.17.01.413 Прокладка
Загрузка ...
12 2256010-1748036-1 Шток
Загрузка ...
13 Шплинт3,2х28.016 Шплинт 3,2х28.016
Загрузка ...
14 Кольцо020-025-30-1-3 Кольцо 020-025-30-1-3
Загрузка ...
15 700А.17.00.043-1 Поршень
Загрузка ...
16 Кольцо100-110-58-1-3 Кольцо 100-110-58-1-3
Загрузка ...
17 700А.17.00.071-1 Труба
Загрузка ...
18 700А.17.00.044 Пружина
Загрузка ...
19 700А.17.00.045 Пружина внутренняя
Загрузка ...
20 700А.17.00.053-2 Опора
Загрузка ...
21 ГайкаМ20х1,5.6Н.8С.019 Гайка М20х1,5.6Н.8С.019
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
