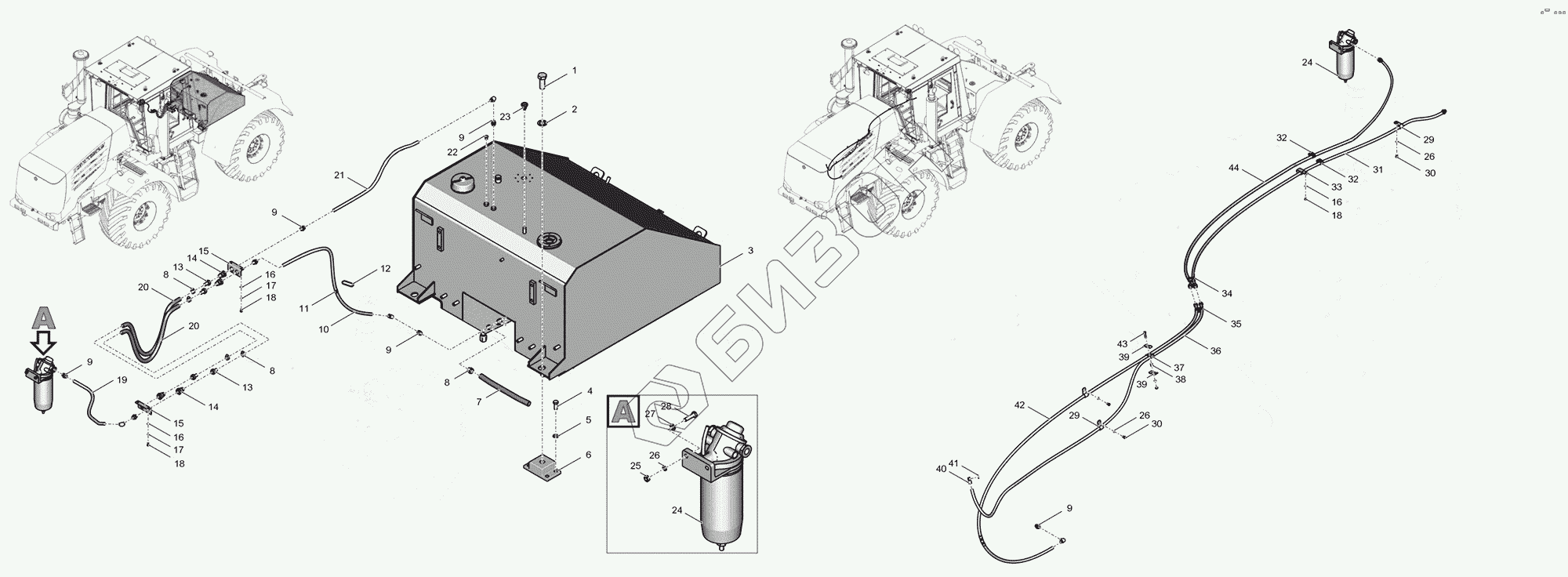

Графический каталог запасных частей к технике: ПТЗ К-744Р4 "Премиум". 744Р2-1100000-6 Система питания
1
2
3
4
5
6
7
8
8
8
9
9
9
9
9
10
11
12
13
13
14
14
15
15
16
16
16
17
17
18
18
18
19
20
20
21
22
23
24
24
25
26
26
26
27
28
29
29
30
30
31
32
32
33
34
35
36
37
38
39
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | БолтМ27-6gх70.88.45Х019 | Болт М27-6gх70.88.45Х019 |
Загрузка ...
|
|
| 2 | ШайбаD27 | Шайба D 27 |
Загрузка ...
|
|
| 3 | 744Р1-1101000-4 | Бак топливный |
Загрузка ...
|
|
| 4 | БолтМ16-6gх40.88.35.019 | Болт М16-6gх40.88.35.019 |
Загрузка ...
|
|
| 5 | ШайбаD16 | Шайба |
Загрузка ...
|
|
| 6 | АКСС-400М | Амортизатор |
Загрузка ...
|
|
| 7 | Рукав12х20-1,6 | Рукав 12х20-1,6 |
Загрузка ...
|
|
| 8 | TORRODIN301716-27,9 | Хомут червячный |
Загрузка ...
|
|
| 9 | F951213-M16х1,5 | Фитинг прямой с цангой |
Загрузка ...
|
|
| 10 | FP1512-022-RU01 | Топливопровод |
Загрузка ...
|
|
| 11 | GS128 | Защитная лента I |
Загрузка ...
|
|
| 12 | Стяжка4х200 | Кабельная стяжка |
Загрузка ...
|
|
| 13 | F260213-M16x1,5-RU01 | Переходник |
Загрузка ...
|
|
| 14 | D2502M22x1,5-M16x1,5-L=39 | Переходник |
Загрузка ...
|
|
| 15 | 744Р2-1100036 | Кронштейн |
Загрузка ...
|
|
| 16 | Шайба6.01.019 | Шайба 6.01.019 |
Загрузка ...
|
|
| 17 | Шайба6.65Г.05 | Шайба 6.65Г.05 |
Загрузка ...
|
|
| 18 | БолтМ6-6gх16.56.019 | Болт М6-6gх16.56.019 |
Загрузка ...
|
|
| 19 | FP1512-033-RU01 | Топливопровод |
Загрузка ...
|
|
| 20 | Рукав12х20-1,6 | Рукав 12х20-1,6 |
Загрузка ...
|
|
| 21 | FP1512-023-RU01 | Топливопровод |
Загрузка ...
|
|
| 22 | S2610M12x1,5 | Заглушка |
Загрузка ...
|
|
| 23 | 700.42.02.050 | Сапун |
Загрузка ...
|
|
| 24 | 744Р2-1100400-1 | Доработка фильтра грубой очистки топлива |
Загрузка ...
|
|
| 25 | ГайкаМ8-6Н.8С.019 | Гайка М8-6Н.8С.019 |
Загрузка ...
|
|
| 26 | Шайба8.65Г.05 | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 27 | Шайба8.01.019 | Шайба 8.01.019 |
Загрузка ...
|
|
| 28 | БолтМ8-6gх30.56.019 | Болт М8-6gх30.56.019 |
Загрузка ...
|
|
| 29 | RSGUDIN1.15,20.8,4 | Хомут обрезиненный |
Загрузка ...
|
|
| 30 | БолтМ8-6gх16.56.019 | Болт М8-6gx16.56.019 |
Загрузка ...
|
|
| 31 | FP1512-035-RU01 | Топливопровод |
Загрузка ...
|
|
| 32 | GS128 | Защитная лента I |
Загрузка ...
|
|
| 33 | RSGUDIN1.28,20.8,4 | Хомут обрезиненный |
Загрузка ...
|
|
| 34 | GS128 | Защитная лента I |
Загрузка ...
|
|
| 35 | GS128 | Защитная лента I |
Загрузка ...
|
|
| 36 | FP1512-037-RU01 | Топливопровод |
Загрузка ...
|
|
| 37 | 700А.11.00.057-01 | Втулка |
Загрузка ...
|
|
| 38 | 744Р2-1100314 | Проставка |
Загрузка ...
|
|
| 39 | 700А.34.00.027 | Скоба |
Загрузка ...
|
|
| 40 | F961013-М16 | Фитинг серьга с цангой |
Загрузка ...
|
|
| 41 | 2651M16-3 | Шайба уплотнительная |
Загрузка ...
|
|
| 42 | FP1512-036-RU01 | Топливопровод |
Загрузка ...
|
|
| 43 | БолтМ8-6gх35.56.019 | Болт М8-6gх35.56.019 |
Загрузка ...
|
|
| 44 | FP1512-034-RU01 | Топливопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
