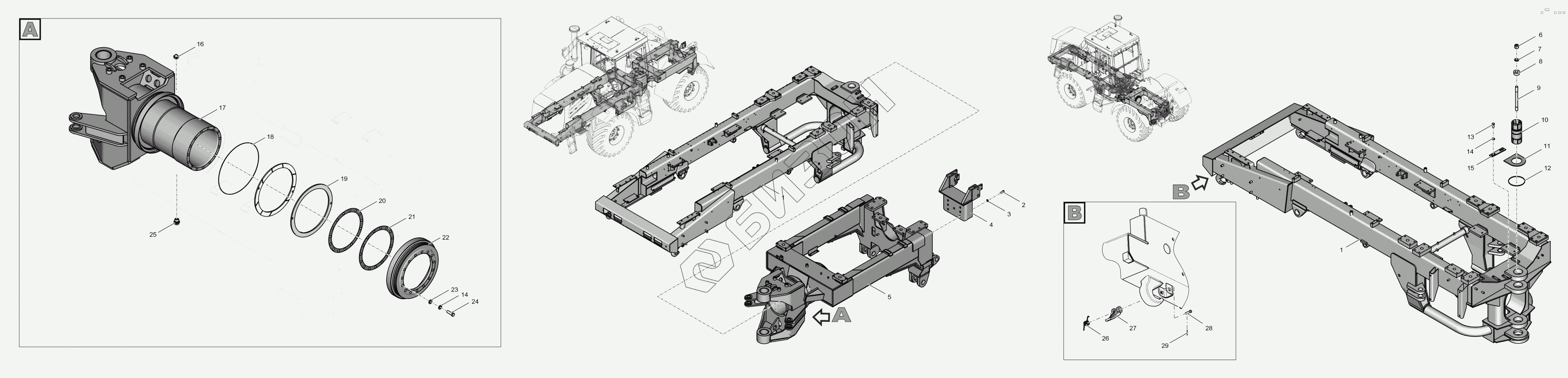

Графический каталог запасных частей к технике: ПТЗ К-744Р4 "Премиум". 744Р3М-2800000-3 Рама

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 744Р3М-2801000-2 Полурама подмоторная
Загрузка ...
2 БолтМ20-1,5-6gх50.129.38ХС.019 Болт М20-1,5-6gх50.129.38ХС.019
Загрузка ...
3 Шайба20.65Г.05 Шайба 20.65Г.05
Загрузка ...
4 744Р1-2800060-01 Основание
Загрузка ...
5 Э744Р3-2811000 Полурама грузовая
Загрузка ...
6 ГайкаМ24-6Н.8С.019 Гайка М24-6Н.8С.019
Загрузка ...
7 Шайба24.01.019 Шайба 24.01.019
Загрузка ...
8 2765020-2800021 Втулка
Загрузка ...
9 2765020-2800022 Шпилька
Загрузка ...
10 2765020-2800010 Ось
Загрузка ...
11 700А.28.00.033 Шайба
Загрузка ...
12 700.28.00.016 Лента уплотнительная
Загрузка ...
13 Болт3М16-6gх40.88.45Х.019 Болт 3М16-6gх40.88.45Х.019
Загрузка ...
14 Шайба16.01.019 Шайба 16.01.019
Загрузка ...
15 700А.28.00.021 Клин установочный
Загрузка ...
16 Масленка2.3.45.Ц6 Масленка 2.3.45.Ц6
Загрузка ...
17 744Р1-2800020 Труба шарнира
Загрузка ...
18 2256010-2800040 Манжета
Загрузка ...
19 2256010-2800013 Кольцо
Загрузка ...
20 2256010-2800015 Прокладка
Загрузка ...
21 2256010-2800015-01 Прокладка
Загрузка ...
22 2256010-2800020 Крышка
Загрузка ...
23 Шайба16.65Г.05 Шайба 16.65Г.05
Загрузка ...
24 БолтМ16-1,5-6gх50.129.38ХС.019 Болт М16-1,5-6gх50.129.38ХС.019
Загрузка ...
25 ПробкаКГ1,8.А12.06 Пробка КГ1, 8. А12.06
Загрузка ...
26 700А.28.00.034-1 Пружина
Загрузка ...
27 700А.28.00.035 Защелка
Загрузка ...
28 Ось6-16В12х60.45Х.1.225..302Ц9Хр. Ось 6-16В12х60.45Х.1.225..302 Ц9 Хр.
Загрузка ...
29 Шплинт3,2х20.016 Шплинт 3,2х20.016
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
