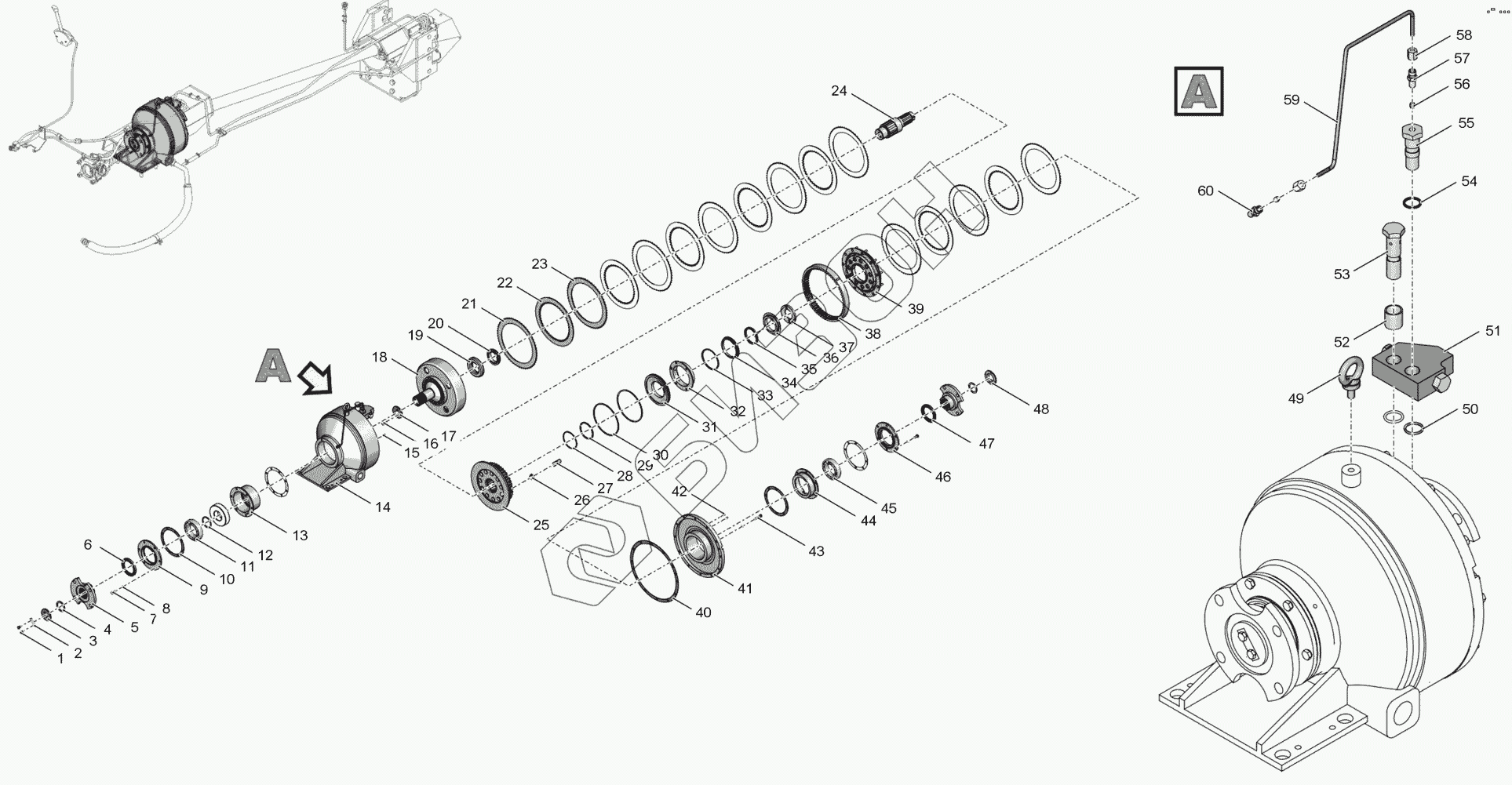

Графический каталог запасных частей к технике: ПТЗ К-744Р4 "Премиум". 744Р-4230000 Муфта соединительная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 БолтМ8-6gх20.56.019 Болт М8-6gх20.56.019
Загрузка ...
2 700.42.02.047 Планка стопорная
Загрузка ...
3 700.42.02.016 Шайба
Загрузка ...
4 744Р-4230017 Прокладка
Загрузка ...
5 744Р-4230015-1 Фланец
Загрузка ...
6 700А.17.01.430 Манжета 75x100x10
Загрузка ...
7 БолтМ8-6gх25.56.019 Болт М8-6gх25.56.019
Загрузка ...
8 Шайба8.65Г.05 Шайба 8.65Г.05
Загрузка ...
9 744Р-4230021-02 Крышка
Загрузка ...
10 744Р-4230025 Прокладка
Загрузка ...
11 311 Подшипник
Загрузка ...
12 700.17.01.141 Кольцо распорное
Загрузка ...
13 744Р-4230022 Стакан
Загрузка ...
14 744Р-4230011 Корпус муфты
Загрузка ...
15 Штифт8и8х18 Штифт 8 и 8х18
Загрузка ...
16 Болт3М8-6gх20.88.45Х.019 Болт 3М8-6gх20.88.45Х.019
Загрузка ...
17 744Р-4230028 Шайба
Загрузка ...
18 744Р-4230010 Вал
Загрузка ...
19 212 Подшипник
Загрузка ...
20 700А.42.30.029-1 Кольцо
Загрузка ...
21 700А.17.01.037-3 Диск
Загрузка ...
22 700А.17.01.038-2 Диск
Загрузка ...
23 700А.17.01.037-1 Диск
Загрузка ...
24 744Р-4230014 Вал
Загрузка ...
25 700А.17.01.047-2 Барабан средний
Загрузка ...
26 700.17.01.033-1 Стакан
Загрузка ...
27 700А.17.01.034-2 Пружина
Загрузка ...
28 700.17.01.458-1 Кольцо уплотнительное
Загрузка ...
29 700А.17.01.101-1 Кольцо
Загрузка ...
30 700.17.01.459 Кольцо уплотнительное
Загрузка ...
31 2256010-4230023 Диск
Загрузка ...
32 700.42.30.018 Стакан
Загрузка ...
33 700.17.01.324-2 Манжета
Загрузка ...
34 700А.17.01.051 Кольцо уплотнительное
Загрузка ...
35 2256010-4230022 Кольцо
Загрузка ...
36 700А.17.01.366-1 Кольцо
Загрузка ...
37 700А.42.30.041 Кольцо
Загрузка ...
38 2256010-4230021 Венец
Загрузка ...
39 2256010-4230030 Диск
Загрузка ...
40 744Р-4230024 Прокладка
Загрузка ...
41 744Р-4230012 Крышка
Загрузка ...
42 700.17.02.029 Заглушка
Загрузка ...
43 БолтМ8-6gх45.56.019 Болт М8-6gх45.56.019
Загрузка ...
44 744Р-4230023 Стакан
Загрузка ...
45 1311 Подшипник
Загрузка ...
46 744Р-4230021-01 Крышка
Загрузка ...
47 700А.17.01.450 Манжета 75х100х10
Загрузка ...
48 744Р-4230016 Гайка
Загрузка ...
49 Рым-болтМ10.019 Рым-болт М10.019
Загрузка ...
50 Кольцо022-028-36-1-3 Кольцо 022-028-36-1-3
Загрузка ...
51 744-4200150-1 Распределитель
Загрузка ...
52 744Р-4230019 Прокладка
Загрузка ...
53 744-4200011-1 Болт
Загрузка ...
54 Прокладка20М1 Прокладка 20 М1
Загрузка ...
55 744-4200012-1 Болт
Загрузка ...
56 2256010-3500092 Муфта
Загрузка ...
57 744-4200031 Штуцер
Загрузка ...
58 2256010-3500087 Гайка
Загрузка ...
59 744-4200021 Труба
Загрузка ...
60 744-4200022 Штуцер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
