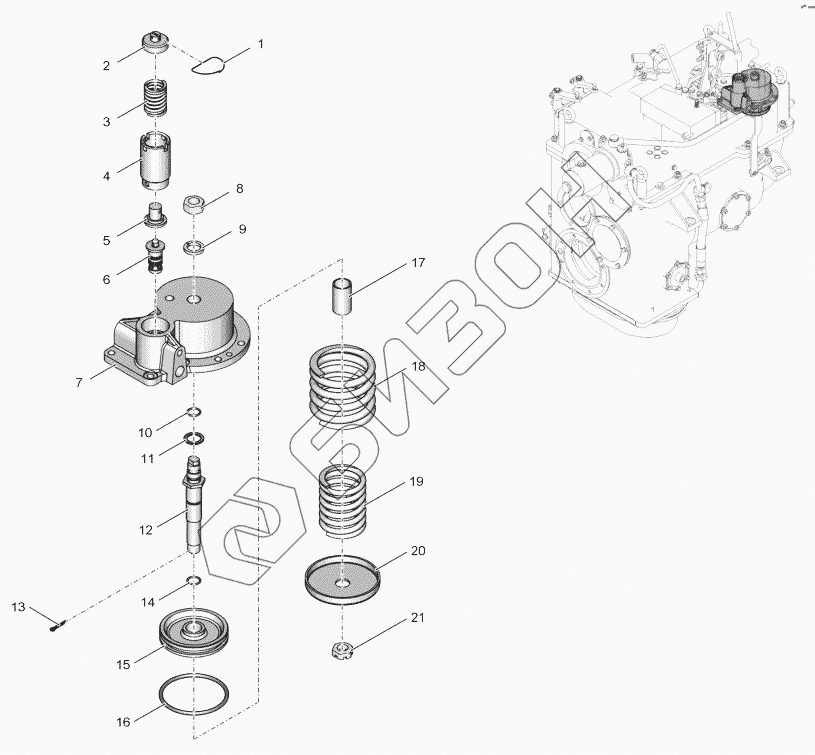

Графический каталог запасных частей к технике: ПТЗ К-744Р4 "Стандарт". 2256010-174800-2 Гидроаккумулятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Проволока0,8-0-С-I | Проволока 0,8-0-С-I |
Загрузка ...
|
|
| 2 | 700.17.16.103 | Пробка |
Загрузка ...
|
|
| 3 | 700.17.16.105-2 | Пружина |
Загрузка ...
|
|
| 4 | 2256010-1748014 | Гильза |
Загрузка ...
|
|
| 5 | 2256010-1748029-2 | Тарелка |
Загрузка ...
|
|
| 6 | 700.17.16.107-2 | Клапан |
Загрузка ...
|
|
| 7 | 2256010-1748010-2 | Корпус |
Загрузка ...
|
|
| 8 | ГайкаМ20х1,5.6Н.8С.019 | Гайка М20х1,5.6Н.8С.019 |
Загрузка ...
|
|
| 9 | Шайба20.65Г.05 | Шайба 20.65Г.05 |
Загрузка ...
|
|
| 10 | Кольцо018-022-25-1-3 | Кольцо 018-022-25-1-3 |
Загрузка ...
|
|
| 11 | 700.17.01.413 | Прокладка |
Загрузка ...
|
|
| 12 | 2256010-1748036-1 | Шток |
Загрузка ...
|
|
| 13 | Шплинт3,2х28.016 | Шплинт 3,2х28.016 |
Загрузка ...
|
|
| 14 | Кольцо020-025-30-1-3 | Кольцо 020-025-30-1-3 |
Загрузка ...
|
|
| 15 | 700А.17.00.043-1 | Поршень |
Загрузка ...
|
|
| 16 | Кольцо100-110-58-1-3 | Кольцо 100-110-58-1-3 |
Загрузка ...
|
|
| 17 | 700А.17.00.071-1 | Труба |
Загрузка ...
|
|
| 18 | 700А.17.00.044 | Пружина |
Загрузка ...
|
|
| 19 | 700А.17.00.045 | Пружина внутренняя |
Загрузка ...
|
|
| 20 | 700А.17.00.053-2 | Опора |
Загрузка ...
|
|
| 21 | ГайкаМ20х1,5.6Н.8С.019 | Гайка М20х1,5.6Н.8С.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
