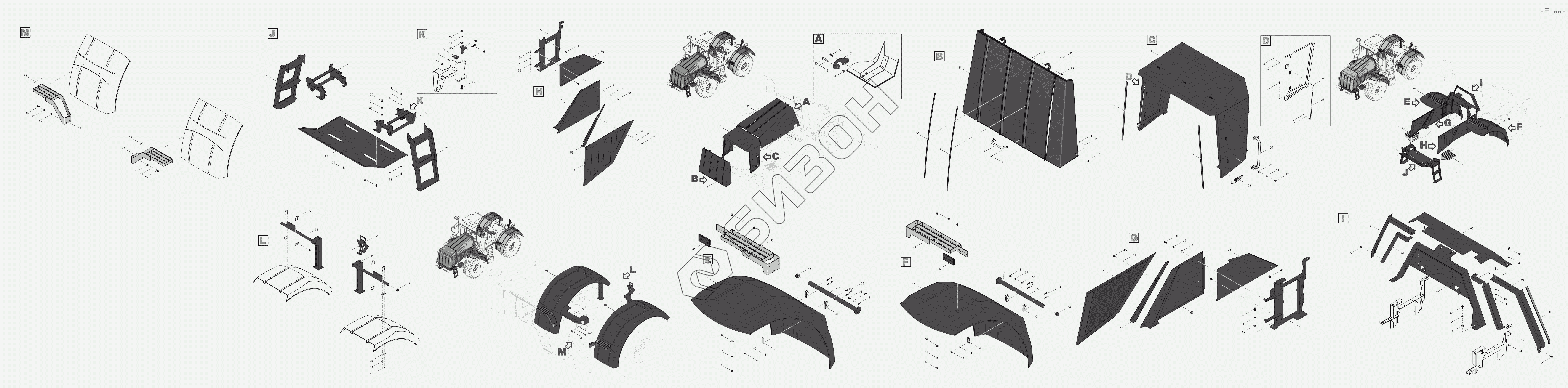

Графический каталог запасных частей к технике: ПТЗ К-744Р4 "Стандарт". 744Р1-8400000-2 Облицовка
1
1
2
3
4
5
5
6
6
6
6
7
8
8
8
8
8
8
9
10
11
11
11
11
11
11
11
11
11
12
13
14
14
14
14
15
15
16
17
18
18
19
19
20
21
21
22
22
22
23
24
24
24
24
24
24
24
24
25
26
27
28
28
29
29
30
30
31
31
32
33
33
33
34
34
35
35
35
35
35
35
36
36
36
36
37
37
37
37
37
37
37
38
38
38
39
39
40
40
41
42
43
44
45
45
46
46
46
46
46
46
46
47
48
48
49
50
50
50
50
51
51
51
51
51
51
52
52
52
53
54
55
56
57
58
59
60
61
62
63
63
63
63
63
63
63
64
65
66
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
80
80
81
82
83
84
85
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744Р3М-8400010 | Арка |
Загрузка ...
|
|
| 2 | 744Р3-8400080-3-01 | Крышка |
Загрузка ...
|
|
| 3 | 744Р3-8400020-3 | Связь |
Загрузка ...
|
|
| 4 | 744Р3-8400080-3 | Крышка |
Загрузка ...
|
|
| 5 | 744Р3-8400530-4 | Сетка |
Загрузка ...
|
|
| 6 | БолтDIN933М6-6gх25.88.019 | Болт DIN933 М6-6gх25.88.019 |
Загрузка ...
|
|
| 7 | 744Р3-8400230 | Рычаг |
Загрузка ...
|
|
| 8 | Шайба10.01.019 | Шайба 10.01.019 |
Загрузка ...
|
|
| 9 | Шплинт2х14-016 | Шплинт 2х14-016 |
Загрузка ...
|
|
| 10 | Ось | Ось |
Загрузка ...
|
|
| 11 | Шайба8.65Г.05 | Шайба 8.65Г.05 |
Загрузка ...
|
|
| 12 | Шплинт2х20-016 | Шплинт 2х20-016 |
Загрузка ...
|
|
| 13 | 744-8400228 | Ось амортизатора |
Загрузка ...
|
|
| 14 | ГайкаМ6-6Н.5.019 | Гайка М6-6Н.5.019 |
Загрузка ...
|
|
| 15 | Шайба6.01.019 | Шайба 6.01.019 |
Загрузка ...
|
|
| 16 | 744Р3-8400027-1 | Фиксатор |
Загрузка ...
|
|
| 17 | ППНН0023-8202200 | Ручка |
Загрузка ...
|
|
| 18 | 0-507016 | Кант резинометаллический |
Загрузка ...
|
|
| 19 | D-List12х14 | Уплотнитель |
Загрузка ...
|
|
| 20 | 744Р-8400560 | Поручень |
Загрузка ...
|
|
| 21 | Шайба8.01.019 | Шайба 8.01.019 |
Загрузка ...
|
|
| 22 | БолтМ8-6gх16.56.019 | Болт М8-6gx16.56.019 |
Загрузка ...
|
|
| 23 | 744Р3-8400030-1 | Замок для капота |
Загрузка ...
|
|
| 24 | ГайкаМ8-6Н.5.019 | Гайка М8-6Н.5.019 |
Загрузка ...
|
|
| 25 | 203233DIN71802-13-М8хМ6 | Шарнир угловой сферический |
Загрузка ...
|
|
| 26 | 744Р3-8400810-1 | Тяга |
Загрузка ...
|
|
| 27 | БолтМ12х1,25-6gх25.56.019 | Болт М12х1,25-6gх25.56.019 |
Загрузка ...
|
|
| 28 | 744Р1-8400005 | Крыло правое переднее |
Загрузка ...
|
|
| 29 | 744Р1-8400004 | Крыло левое переднее |
Загрузка ...
|
|
| 30 | 7360-8400150-1 | Ступенька |
Загрузка ...
|
|
| 31 | БолтМ10-6gх25.56.019 | Болт М10-6gх25.56.019 |
Загрузка ...
|
|
| 32 | 744Р-8400150-01 | Кронштейн |
Загрузка ...
|
|
| 33 | ЗаглушкаD42 | Заглушка |
Загрузка ...
|
|
| 34 | 744Р-8400090-2 | Кронштейн |
Загрузка ...
|
|
| 35 | ХомутD=45 | Хомут стремянка D=45 |
Загрузка ...
|
|
| 36 | БолтМ10-6gх20.88.019 | Болт М10-6gх20.88.019 |
Загрузка ...
|
|
| 37 | Шайба10.65Г.05 | Шайба 10.65Г.05 |
Загрузка ...
|
|
| 38 | 744Р1-8400307 | Планка |
Загрузка ...
|
|
| 39 | Шайба10.01.019 | Шайба 10.01.019 |
Загрузка ...
|
|
| 40 | ГайкаМ10-6Н.8.019 | Гайка М10-6Н.8.019 |
Загрузка ...
|
|
| 41 | 744Р-8400403-01 | Кожух |
Загрузка ...
|
|
| 42 | 744Р-8400150 | Кронштейн |
Загрузка ...
|
|
| 43 | 744Р-8400403 | Кожух |
Загрузка ...
|
|
| 44 | 744Р3-8400040-1-01 | Лист боковой |
Загрузка ...
|
|
| 45 | БолтМ8-6gх20.88.019 | Болт М8-6gх20.88.019 |
Загрузка ...
|
|
| 46 | Шайба8.01.019 | Шайба 8.01.019 |
Загрузка ...
|
|
| 47 | 744Р-8400404 | Щиток боковой |
Загрузка ...
|
|
| 48 | 744-8400150 | Амортизатор |
Загрузка ...
|
|
| 49 | 744Р3-8400070-4-01 | Стойка |
Загрузка ...
|
|
| 50 | БолтМ12х1,25-6gх30.56.019 | Болт М12х1,25-6gх30.56.019 |
Загрузка ...
|
|
| 51 | Шайба12.65Г.05 | Шайба 12.65Г.05 |
Загрузка ...
|
|
| 52 | Шайба12.01.019 | Шайба 12.01.019 |
Загрузка ...
|
|
| 53 | 744Р3-8400400-2-01 | Лист боковой |
Загрузка ...
|
|
| 54 | 744Р3-8400410-1-01 | Кронштейн |
Загрузка ...
|
|
| 55 | 744Р3-8400070-4 | Стойка |
Загрузка ...
|
|
| 56 | 744Р-8400404-01 | Щиток боковой |
Загрузка ...
|
|
| 57 | 744Р3-8400400-2 | Лист боковой |
Загрузка ...
|
|
| 58 | 744Р3-8400410-1 | Кронштейн |
Загрузка ...
|
|
| 59 | 744Р3-8400040-1 | Лист боковой |
Загрузка ...
|
|
| 60 | 744Р3-8400900-3 | Манжета |
Загрузка ...
|
|
| 61 | 744Р3-8400481-1-01 | Кожух |
Загрузка ...
|
|
| 62 | 744Р3-8400291-2 | Кожух |
Загрузка ...
|
|
| 63 | БолтМ8-6gх25.88.019 | Болт М8-6gх25.88.019 |
Загрузка ...
|
|
| 64 | ШпилькаМ8-6gх25.56.019 | Шпилька М8-6gх25.56.019 |
Загрузка ...
|
|
| 65 | 744Р3-8400481-1 | Кожух |
Загрузка ...
|
|
| 66 | 744Р3-8400900-3-01 | Манжета |
Загрузка ...
|
|
| 67 | 0-507017 | Уплотнитель под арку капота |
Загрузка ...
|
|
| 68 | БолтМ10-6gх20.56.019 | Болт М10-6gх20.56.019 |
Загрузка ...
|
|
| 69 | 744Р3-8400480-4 | Стяжка |
Загрузка ...
|
|
| 70 | 2256010-8400360 | Лестница |
Загрузка ...
|
|
| 71 | 744Р3-8400300-2-01 | Кронштейн |
Загрузка ...
|
|
| 72 | БолтМ12-6gх25.88.019 | Болт М12-6gх25.88.019 |
Загрузка ...
|
|
| 73 | 744Р3-8400300-2 | Кронштейн |
Загрузка ...
|
|
| 74 | 744Р3-8400113-1 | Кожух |
Загрузка ...
|
|
| 75 | 744Р3-8400122-1 | Полупетля |
Загрузка ...
|
|
| 76 | 744Р3-8400121-1 | Полупетля |
Загрузка ...
|
|
| 77 | 744Р1-8400002 | Заднее правое крыло |
Загрузка ...
|
|
| 78 | 744Р1-8400001 | Заднее левое крыло |
Загрузка ...
|
|
| 79 | 744Р-8400210-3 | Площадка |
Загрузка ...
|
|
| 80 | Шайба12.01.019 | Шайба 12.01.019 |
Загрузка ...
|
|
| 81 | БолтМ12-6gх20.88.019 | Болт М12-6gх20.88.019 |
Загрузка ...
|
|
| 82 | 744Р1-8400300-1-01 | Кронштейн |
Загрузка ...
|
|
| 83 | 744Р1-8400350 | Кронштейн номерного знака |
Загрузка ...
|
|
| 84 | 744Р1-8400300-1 | Кронштейн |
Загрузка ...
|
|
| 85 | 744Р-8400100-2-01 | Кронштейн |
Загрузка ...
|
|
| 86 | 744Р-8400100-2 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
