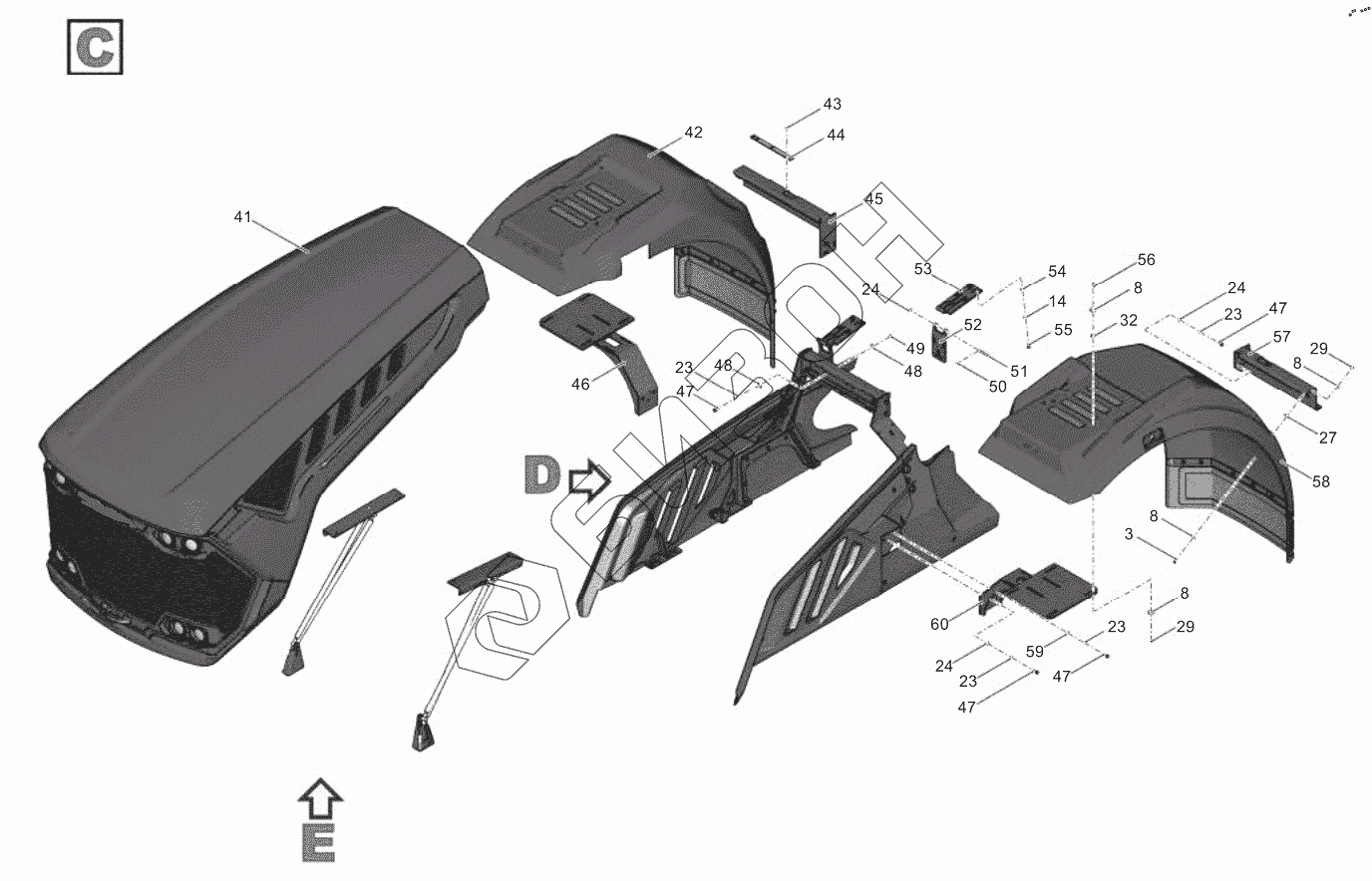

Графический каталог запасных частей к технике: ПТЗ К-7МСт. 735Б-84.00.000 Облицовка
3
8
8
8
8
14
23
23
23
23
24
24
24
27
29
29
32
41
42
43
44
45
46
47
47
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 735-67.30.010 | Крыша |
Загрузка ...
|
|
| 2 | 744РС-84.00.100-3-01 | Ступенька |
Загрузка ...
|
|
| 3 | Болт с шестигранной головкой М8x30-8.8-А2К | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | Шайба 8 65Г 019 | Шайба 8 65Г 019 |
Загрузка ...
|
|
| 5 | Шайба С.8.01.08кп.019 | Шайба С.8.01.08кп.019 |
Загрузка ...
|
|
| 6 | 735-84.00.280 | Кронштейн |
Загрузка ...
|
|
| 7 | 744РС-84.00.003-1 | Щиток |
Загрузка ...
|
|
| 8 | 8-200HV-А2К | Шайба |
Загрузка ...
|
|
| 9 | Гайка М6-8-А2К | Гайка |
Загрузка ...
|
|
| 10 | DVA.4-20-15-М6-18-55 | Демпфер |
Загрузка ...
|
|
| 11 | 735-84.00.390-4-01 | Упор |
Загрузка ...
|
|
| 12 | Болт c шестигранной головкой М8х20-8.8-А2К | Болт c шестигранной головкой |
Загрузка ...
|
|
| 13 | Шайба 12 65Г 019 | Шайба 12 65Г 019 |
Загрузка ...
|
|
| 14 | Шайба С.12.01.08кп.019 | Шайба С.12.01.08кп.019 |
Загрузка ...
|
|
| 15 | Винт с шестигранной головкой М12х1,25х40-8.8-А2К | Винт с шестигранной головкой |
Загрузка ...
|
|
| 16 | Гайка шестигранная нормальная М8-8-А2К | Гайка шестигранная нормальная |
Загрузка ...
|
|
| 17 | 735-84.00.390-4 | Упор |
Загрузка ...
|
|
| 18 | 744Р1-84.00.543 | Щиток |
Загрузка ...
|
|
| 19 | 744РС-82.10.001 | Планка |
Загрузка ...
|
|
| 20 | 743С-84.00.345 | Связь |
Загрузка ...
|
|
| 21 | 740-82.10.040-2 | Подножка |
Загрузка ...
|
|
| 22 | Болт с шестигранной головкой М10х20-8.8-А2К | Болт с шестигранной головкой |
Загрузка ...
|
|
| 23 | Шайба 10 65Г 019 | Шайба 10 65Г 019 |
Загрузка ...
|
|
| 24 | Шайба С.10.01.08кп.019 | Шайба С.10.01.08кп.019 |
Загрузка ...
|
|
| 25 | 744РС-84.00.100-3 | Ступенька |
Загрузка ...
|
|
| 26 | 735-84.00.244-01 | Кронштейн |
Загрузка ...
|
|
| 27 | 744Р1-84.00.306 | Шайба |
Загрузка ...
|
|
| 28 | 735-84.00.350 | Крыло заднее правое |
Загрузка ...
|
|
| 29 | Гайка шестигранная нормальная самостопорящаяся М8-8-А2К | Гайка шестигранная нормальная самостопорящаяся |
Загрузка ...
|
|
| 30 | 23307080255 | Гайка заклёпка М8 |
Загрузка ...
|
|
| 31 | 525-84.00.555 | Шайба |
Загрузка ...
|
|
| 32 | Шайба для поликарбоната с зонтичным EPDM 12х25 | Шайба для поликарбоната с зонтичным |
Загрузка ...
|
|
| 33 | Болт с шестигранной головкой М8х25-8.8-А2К | Болт с шестигранной головкой |
Загрузка ...
|
|
| 34 | 735-84.00.701 | Кронштейн |
Загрузка ...
|
|
| 35 | 739-84.00.030-01 | Стойка |
Загрузка ...
|
|
| 36 | Болт с шестигранной головкой М12х25-8.8-А2К | Болт с шестигранной головкой |
Загрузка ...
|
|
| 37 | 744Р1-84.00.261-2 | Шайба |
Загрузка ...
|
|
| 38 | 739-84.00.030 | Стойка |
Загрузка ...
|
|
| 39 | 735-84.00.340 | Крыло заднее левое |
Загрузка ...
|
|
| 40 | 735-84.00.244 | Кронштейн |
Загрузка ...
|
|
| 41 | 735-84.00.010-3 | Капот в сборе |
Загрузка ...
|
|
| 42 | 735-84.00.310 | Крыло переднее правое |
Загрузка ...
|
|
| 43 | Заклёпка А6х16-AlMg2.5-St | Заклёпка |
Загрузка ...
|
|
| 44 | 744Р1-84.00.523-1 | Накладка |
Загрузка ...
|
|
| 45 | 735-84.00.590-1 | Кронштейн |
Загрузка ...
|
|
| 46 | 735-84.00.240-5-01 | Кронштейн |
Загрузка ...
|
|
| 47 | Болт с шестигранной головкой М10х35-8.8-А2К | Болт с шестигранной головкой |
Загрузка ...
|
|
| 48 | 10-200HV-А2К | Шайба |
Загрузка ...
|
|
| 49 | Гайка шестигранная нормальная М10-8-А2К | Гайка шестигранная нормальная |
Загрузка ...
|
|
| 50 | Шплинт 3,2х20.016 | Шплинт |
Загрузка ...
|
|
| 51 | 744Р1-84.00.563 | Ось |
Загрузка ...
|
|
| 52 | 735-84.00.570-3 | Петля |
Загрузка ...
|
|
| 53 | 735-84.00.610 | Петля |
Загрузка ...
|
|
| 54 | 12-200HV-А2К | Шайба |
Загрузка ...
|
|
| 55 | Болт с шестигранной головкой М12х30-8.8-А2К | Болт с шестигранной головкой |
Загрузка ...
|
|
| 56 | Болт с шестигранной головкой М8х35-8.8-А2К | Болт с шестигранной головкой |
Загрузка ...
|
|
| 57 | 739-84.00.020-1 | Кронштейн |
Загрузка ...
|
|
| 58 | 735-84.00.300 | Крыло переднее левое |
Загрузка ...
|
|
| 59 | 735-84.00.246 | Шайба |
Загрузка ...
|
|
| 60 | 735-84.00.240-5 | Кронштейн |
Загрузка ...
|
|
| 61 | 735-84.00.500-2-01 | Боковина |
Загрузка ...
|
|
| 62 | 735-84.00.502-3 | Лист боковой |
Загрузка ...
|
|
| 63 | 735-84.00.520-2-01 | Опора сварная |
Загрузка ...
|
|
| 64 | 735-84.00.150-2 | Кронштейн |
Загрузка ...
|
|
| 65 | 743С-84.00.100 | Кронштейн |
Загрузка ...
|
|
| 66 | 735-84.00.520-3 | Опора сварная |
Загрузка ...
|
|
| 67 | 735-84.00.501-2 | Лист боковой |
Загрузка ...
|
|
| 68 | 735-84.00.500-2 | Боковина |
Загрузка ...
|
|
| 69 | 735-84.00.900 | Платик |
Загрузка ...
|
|
| 70 | 743С-84.00.090 | Кронштейн |
Загрузка ...
|
|
| 71 | 735-84.00.900-01 | Платик |
Загрузка ...
|
|
| 72 | 743С-84.00.090-01 | Кронштейн |
Загрузка ...
|
|
| 73 | 16-М10-С | Шарнир угловой шаровый |
Загрузка ...
|
|
| 74 | D-4-A2K | Шплинт Форма |
Загрузка ...
|
|
| 75 | 744Р1-84.02.010 | Труба |
Загрузка ...
|
|
| 76 | 744Р1-84.02.020-2 | Труба |
Загрузка ...
|
|
| 77 | А4А4В45-750-1632-001/-750N | Амортизатор газопружинный |
Загрузка ...
|
|
| 78 | 744Р1-84.00.309-1 | Кронштейн |
Загрузка ...
|
