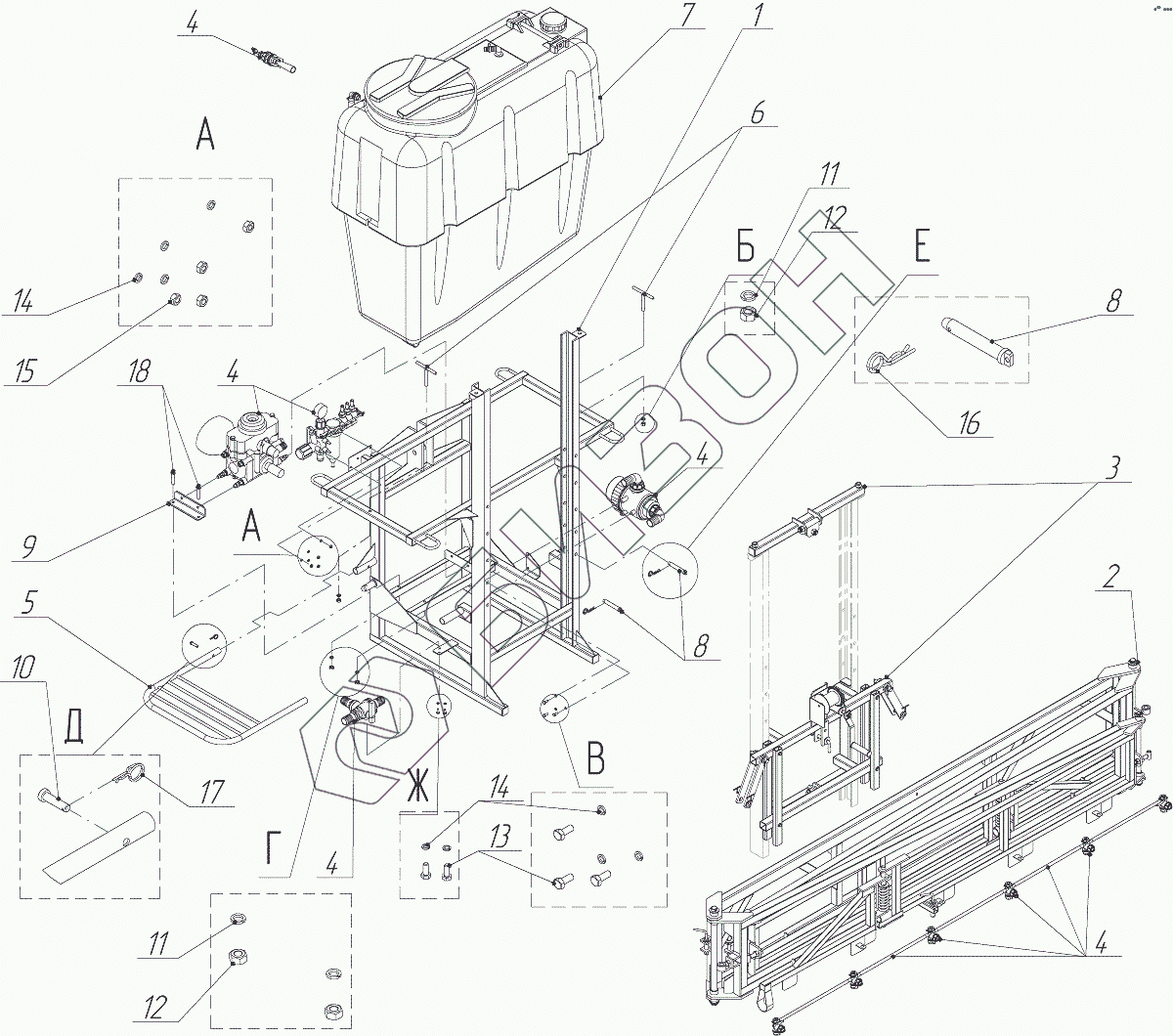

Графический каталог запасных частей к технике: Ремком ОН-600-12Р. Опрыскиватель ОН 600-12Р
Табличка маркировочная
Комплект ЗиП
100168000-09-05
1
2
3
4
4
4
4
4
5
6
7
8
8
9
10
11
11
12
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Табличка маркировочная | Табличка маркировочная | Табличка маркировочная |
Загрузка ...
|
|
| Комплект ЗиП | Комплект ЗиП | Комплект ЗиП |
Загрузка ...
|
|
| 100168000-09-05 | 100168000-09-05 | Вал карданный |
Загрузка ...
|
|
| 1 | ИЯПБ 64.10.00.000 | Рама |
Загрузка ...
|
|
| 2 | ИЯПБ 64.20.00.000 | Штанга |
Загрузка ...
|
|
| 3 | ИЯПБ 64.30.00.000 | Механизм подъёма штанги |
Загрузка ...
|
|
| 4 | ИЯПБ 64.40.00.000 | Комплект технологического оборудования |
Загрузка ...
|
|
| 5 | ИЯПБ 63.50.00.000 | Подножка |
Загрузка ...
|
|
| 6 | ИЯПБ 63.60.00.000 | Крепление ёмкости |
Загрузка ...
|
|
| 7 | ИЯПБ 63.70.00.000 | Ёмкость в сборе |
Загрузка ...
|
|
| 8 | ИЯПБ 64.00.00.001 | Палец-фиксатор |
Загрузка ...
|
|
| 9 | ИЯПБ 64.00.00.002 | Кронштейн насоса |
Загрузка ...
|
|
| 10 | ИЯПБ 63.00.00.001 | Палец подножки |
Загрузка ...
|
|
| 11 | 12 Н | Шайба |
Загрузка ...
|
|
| 12 | М12 | Гайка |
Загрузка ...
|
|
| 13 | М8 х 20 | Болт |
Загрузка ...
|
|
| 14 | 8 Н | Шайба |
Загрузка ...
|
|
| 15 | М8 | Гайка |
Загрузка ...
|
|
| 16 | 4 | Шплинт пружинный |
Загрузка ...
|
|
| 17 | 2,5 | Шплинт пружинный |
Загрузка ...
|
|
| 18 | М12-6g х 60 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
