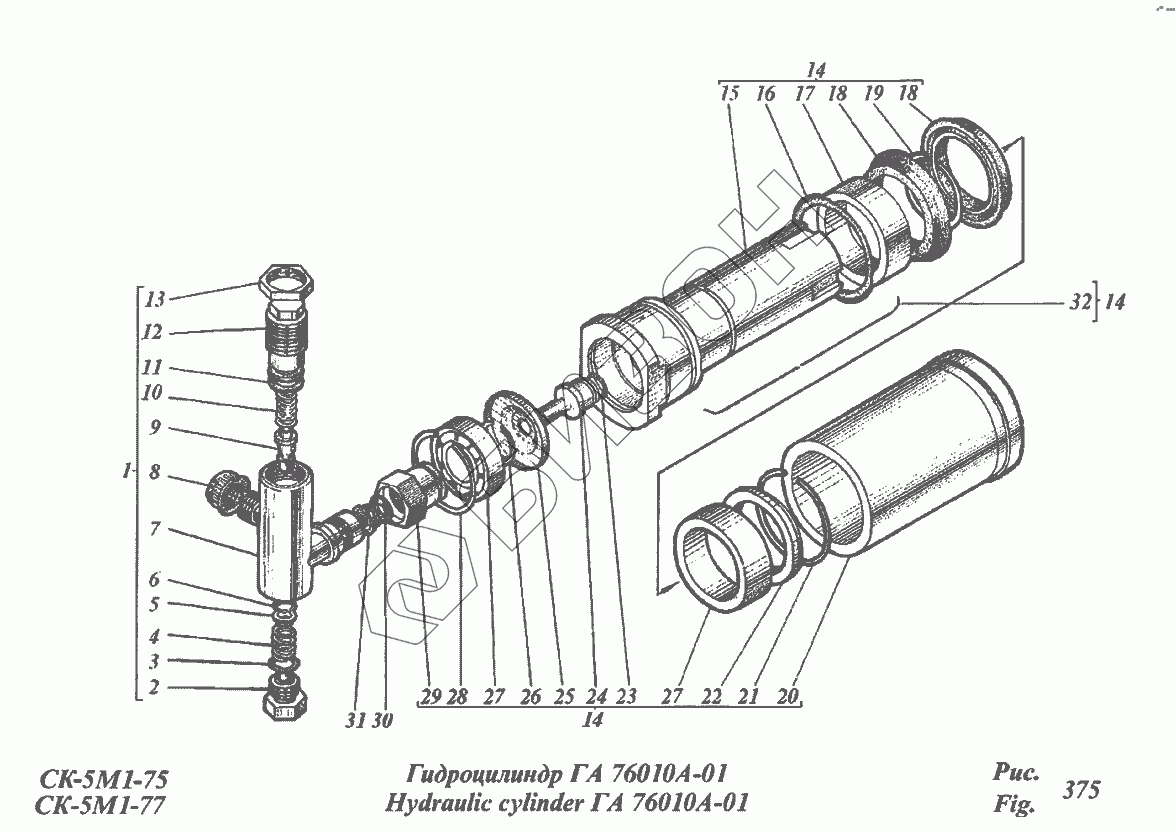

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Гидроцилиндр ГА-76010А-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 ГА-76070-01 Клапан подпорный
Загрузка ...
2 ГА-76655 Пробка
Загрузка ...
3 012-016-25-2-2 Кольцо
Загрузка ...
4 ГА-76659 Пружина
Загрузка ...
4 ГА-76657А Пружина
Загрузка ...
5 ГА-76415 Шайба специальная
Загрузка ...
6 008-012-25-2-2 Кольцо
Загрузка ...
7 ГА-76080-01 Корпус
Загрузка ...
8 ГА-76662 Заглушка
Загрузка ...
9 ГА-76654 Шток
Загрузка ...
10 ГА-76658 Пружина
Загрузка ...
10 ГА-76659 Пружина
Загрузка ...
11 014-018-25-2-2 Кольцо
Загрузка ...
12 ГА-76653 Винт
Загрузка ...
13 М22х1,5-6Н Гайка
Загрузка ...
14 ГА-76110 Гидроцилиндр
Загрузка ...
15 ГА-76669 Шток
Загрузка ...
16 055-063-46-2-2 Кольцо
Загрузка ...
17 ГА-76104А Втулка
Загрузка ...
17 ГА-76001 Втулка
Загрузка ...
18 1-63x48-2 Манжета
Загрузка ...
19 ГА-76696 Кольцо стопорное
Загрузка ...
20 ГА-76160 Цилиндр
Загрузка ...
21 ГА-76697 Кольцо стопорное
Загрузка ...
22 ГА-76695 Шайба
Загрузка ...
23 012-016-25-2-2 Кольцо
Загрузка ...
24 ГА-76671 Втулка
Загрузка ...
25 ГА-76412 Шайба
Загрузка ...
26 2Б25 Кольцо
Загрузка ...
27 180205К4С17 Подшипник или 180205АС17
Загрузка ...
28 ГА-76698 Кольцо стопорное
Загрузка ...
29 ГА-76682 Втулка
Загрузка ...
30 ГА-76003 Кольцо
Загрузка ...
31 1-14x6-2 Манжета
Загрузка ...
32 0,8-0-2 Проволока, 0,5 м
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
