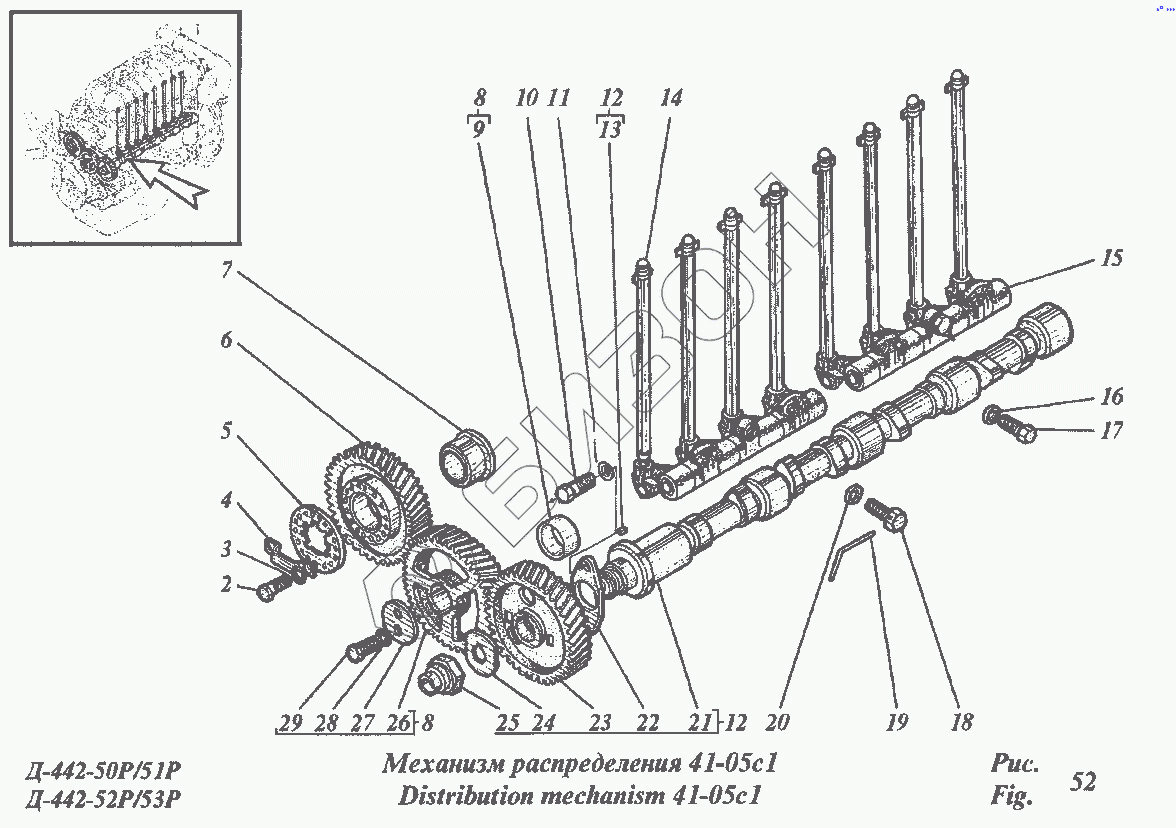

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Механизм распределения 41-05с1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
2 М10-6gх25.88.35.013 Болт
Загрузка ...
3 10.65Г.05 Шайба
Загрузка ...
4 41-0533-1 Скоба
Загрузка ...
5 41-0507 Фланец шлицевой
Загрузка ...
6 41-05с12 Колесо зубчатое
Загрузка ...
7 СМД55-0505 Втулка
Загрузка ...
8 6Т2-05с6 Установка зубчатого колеса
Загрузка ...
9 01-0527-1 Втулка
Загрузка ...
10 М12-6gх40.88.35.013 Болт
Загрузка ...
11 12.65Г.05 Шайба
Загрузка ...
12 41-05с4 Вал распределительный
Загрузка ...
13 8x11 Шпонка
Загрузка ...
14 6Т2-05с8А Штанга толкателя
Загрузка ...
15 41-05с3 Ось толкателя
Загрузка ...
16 10.65Г.05 Шайба
Загрузка ...
17 М10-6gх25.88.35.013 Болт
Загрузка ...
18 6Т2-0514-1А Болт специальный
Загрузка ...
19 6Т2-0535 Проволока
Загрузка ...
20 А12х2.01.8кп.05 Шайба
Загрузка ...
21 41-0501-20 Вал распределительный
Загрузка ...
22 41-0534-3 Шайба упорная
Загрузка ...
23 6Т3-0502А Колесо зубчатое
Загрузка ...
24 6Т3-0521 Шайба стопорная
Загрузка ...
25 6Т3-0522 Гайка поводок
Загрузка ...
26 6Т2-05с9 Колесо зубчатое
Загрузка ...
27 СМД55-0506 Шайба
Загрузка ...
28 8.65Г.05 Шайба
Загрузка ...
29 М8-6gх16.88.35.013 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
