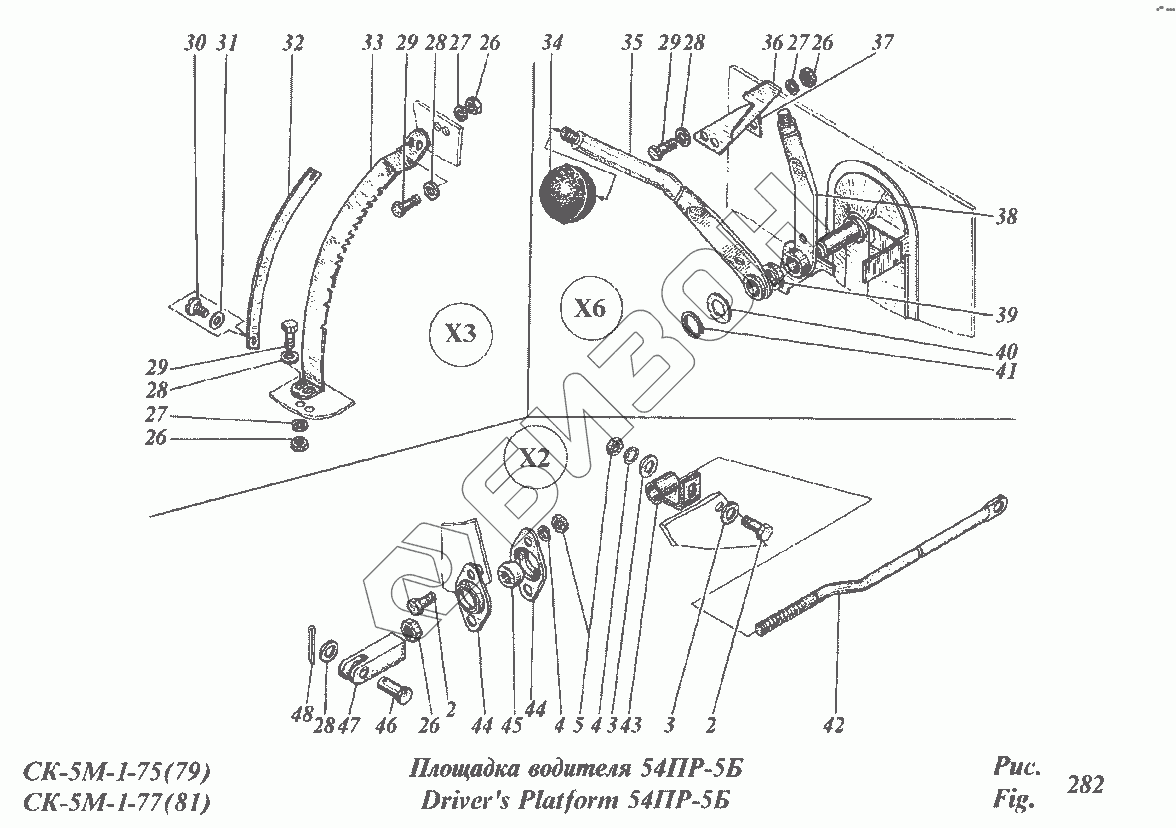

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Площадка водителя 54ПР-5Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
2
3
3
4
4
5
26
26
26
26
27
27
27
28
28
28
28
29
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
45
45
46
47
48
Позиция на иллюстрации Заводской номер детали Название детали Цена
2 7798 М6-8gх16.48.019 Болт
Загрузка ...
3 11371 С6х1,4.01.10.019 Шайба
Загрузка ...
4 6402 6Т.65Г.019 Шайба
Загрузка ...
5 5915 М6-7Н.6.019 Гайка
Загрузка ...
26 5919 М8-7Н.6.019 Гайка
Загрузка ...
27 6402 8Т.65Г.019 Шайба
Загрузка ...
28 11371 С8х1,4.01.10.019 Шайба
Загрузка ...
29 7798 М8-8gх20.48.019 Болт
Загрузка ...
30 17473 В1М4-8gх8.48.05 Винт
Загрузка ...
31 11371 С4х1.0.01.05 Шайба
Загрузка ...
32 54-00242А Шкала 1
Загрузка ...
33 54-5-4-1 Сектор
Загрузка ...
34 54-00632 Ручка
Загрузка ...
35 54-60995А Рычаг
Загрузка ...
36 54-5-1-30 Упор
Загрузка ...
37 54-50768 Прокладка
Загрузка ...
38 54-5-10 Рычаг
Загрузка ...
39 80121 Втулка
Загрузка ...
39 54-00681 Втулка
Загрузка ...
40 10450 С20х10.01.10.019 Шайба
Загрузка ...
41 13940 С20 Кольцо
Загрузка ...
42 54-60969Б Тяга
Загрузка ...
43 54-50771 Кронштейн
Загрузка ...
44 54-40681 Направляющая
Загрузка ...
45 54-01238 Втулка
Загрузка ...
45 54-00366 Втулка
Загрузка ...
46 9650 6-8в12х25.35Ц9хр Ось
Загрузка ...
47 75Ш-43004 Вилка
Загрузка ...
48 397 2x16.019 Шплинт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
