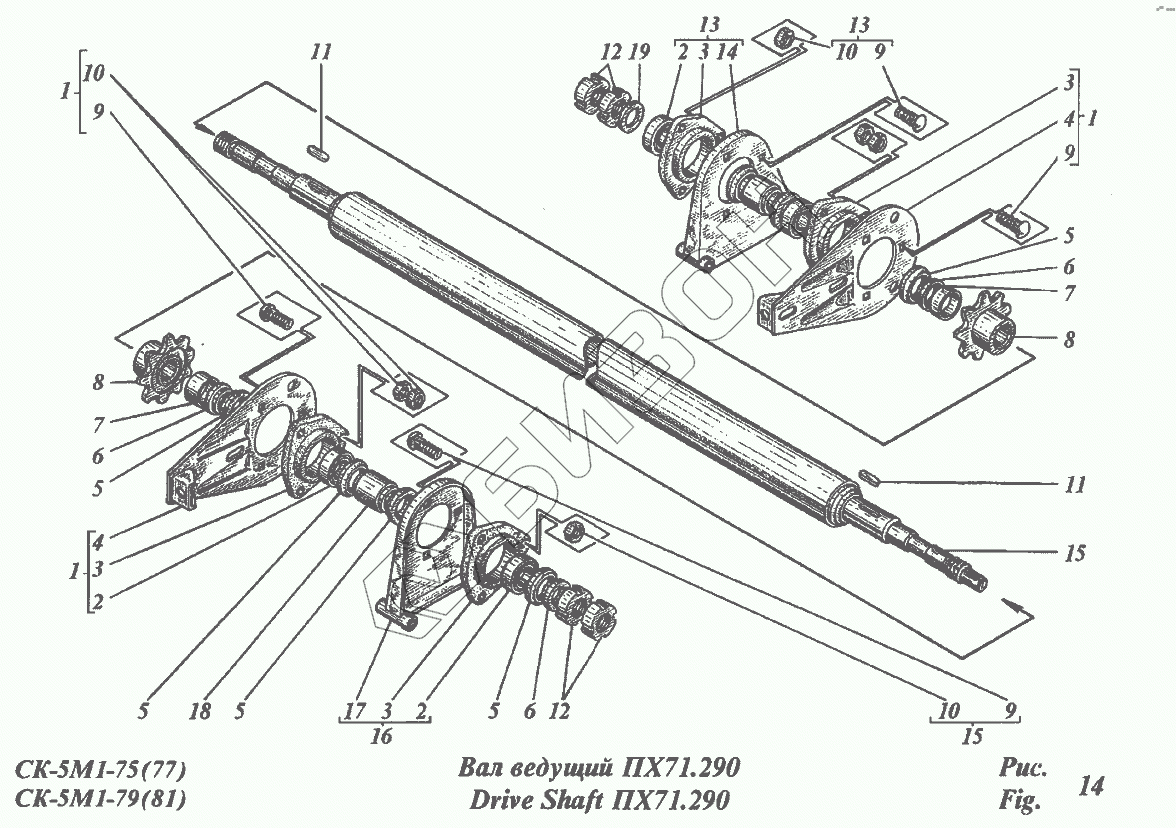

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Вал ведущий ПХ71.290

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
2
2
2
2
2
2
3
3
3
3
4
4
5
5
5
5
5
6
6
6
7
7
8
8
9
9
9
9
10
10
10
11
11
12
12
13
13
14
15
15
16
17
18
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10.08.07.280Б Ползун в сборе
Загрузка ...
2 1580207КС27 Подшипник
Загрузка ...
2 1580207К7Т2С17 Подшипник или 1580207К10Т2С27
Загрузка ...
3 Н.027.104 Корпус подшипника
Загрузка ...
4 РСМ-10.08.07.310Б Ползун
Загрузка ...
5 РСМ-10.08.07.014 Шайба
Загрузка ...
6 ПХ51.005 Втулка
Загрузка ...
7 РСМ-10.08.07.812 Втулка
Загрузка ...
8 РСМ-10.08.07.102Б-01 Звездочка
Загрузка ...
9 7802 М10х45.46.019 Болт
Загрузка ...
10 5915 М10-6Н.6.019 Гайка
Загрузка ...
11 2-12x8x36 Шпонка
Загрузка ...
12 11871 М33х1,5-6Н.06.019 Гайка
Загрузка ...
13 РСМ-10.08.07.320А-01 Опора
Загрузка ...
14 РСМ-10.08.07.410А-01 Опора
Загрузка ...
15 ПХ71.300 Вал
Загрузка ...
16 РСМ-10.08.07.320А Опора
Загрузка ...
17 РСМ-10.08.07.410А Опора
Загрузка ...
18 РСМ-10.08.07.042 Втулка или РСМ-10.08.07.825
Загрузка ...
18 РСМ-10.08.07.825 Втулка или РСМ-10.08.07.042
Загрузка ...
19 РСМ-10.08.07.823 Втулка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
