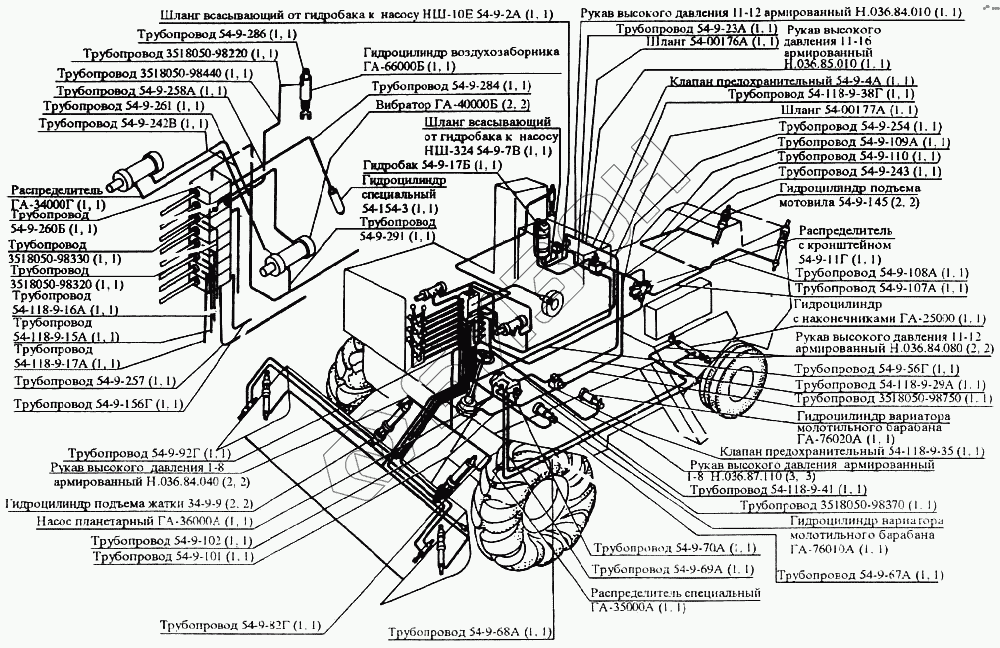

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Гидрооборудование
54-9-261
54-118-9-41
54-9-101
54-9-102
54-9-107А
54-9-108А
54-9-109А
54-9-110
54-9-156Г
54-9-23А
54-9-242В
54-9-243
54-9-254
54-9-257
54-9-258А
54-9-260Б
54-118-9-38Г
54-9-284
54-9-286
54-9-291
54-9-56Г
54-9-67А
54-9-68А
54-9-69А
54-9-70А
54-9-82Г
54-9-92Г
54-00176А
54-00177А
54-9-2А
54-9-7В
Н.036.84.040
54-9-17Б
ГА-76010А
ГА-76020А
ГА-66000Б
34-9-9
54-9-145
ГА-25000
54-154-3
54-118-9-35
54-9-4А
ГА-36000А
ГА-34000Г
54-9-11Г
ГА-35000А
ГА-40000Б
Н.036.87.110
Н.036.84.010
Н.036.84.080
Н.036.85.010
3518050-98220
3518050-98320
3518050-98330
3518050-98370
3518050-98440
3518050-98750
54-118-9-15А
54-118-9-16А
54-118-9-17А
54-118-9-29А
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 54-9-261 | 54-9-261 | Трубопровод |
Загрузка ...
|
|
| 54-118-9-41 | 54-118-9-41 | Трубопровод |
Загрузка ...
|
|
| 54-9-101 | 54-9-101 | Трубопровод |
Загрузка ...
|
|
| 54-9-102 | 54-9-102 | Трубопровод |
Загрузка ...
|
|
| 54-9-107А | 54-9-107А | Трубопровод |
Загрузка ...
|
|
| 54-9-108А | 54-9-108А | Трубопровод |
Загрузка ...
|
|
| 54-9-109А | 54-9-109А | Трубопровод |
Загрузка ...
|
|
| 54-9-110 | 54-9-110 | Трубопровод |
Загрузка ...
|
|
| 54-9-156Г | 54-9-156Г | Трубопровод |
Загрузка ...
|
|
| 54-9-23А | 54-9-23А | Трубопровод |
Загрузка ...
|
|
| 54-9-242В | 54-9-242В | Трубопровод |
Загрузка ...
|
|
| 54-9-243 | 54-9-243 | Трубопровод |
Загрузка ...
|
|
| 54-9-254 | 54-9-254 | Трубопровод |
Загрузка ...
|
|
| 54-9-257 | 54-9-257 | Трубопровод |
Загрузка ...
|
|
| 54-9-258А | 54-9-258А | Трубопровод |
Загрузка ...
|
|
| 54-9-260Б | 54-9-260Б | Трубопровод |
Загрузка ...
|
|
| 54-118-9-38Г | 54-118-9-38Г | Трубопровод |
Загрузка ...
|
|
| 54-9-284 | 54-9-284 | Трубопровод |
Загрузка ...
|
|
| 54-9-286 | 54-9-286 | Трубопровод |
Загрузка ...
|
|
| 54-9-291 | 54-9-291 | Трубопровод |
Загрузка ...
|
|
| 54-9-56Г | 54-9-56Г | Трубопровод |
Загрузка ...
|
|
| 54-9-67А | 54-9-67А | Трубопровод |
Загрузка ...
|
|
| 54-9-68А | 54-9-68А | Трубопровод |
Загрузка ...
|
|
| 54-9-69А | 54-9-69А | Трубопровод |
Загрузка ...
|
|
| 54-9-70А | 54-9-70А | Трубопровод |
Загрузка ...
|
|
| 54-9-82Г | 54-9-82Г | Трубопровод |
Загрузка ...
|
|
| 54-9-92Г | 54-9-92Г | Трубопровод |
Загрузка ...
|
|
| 54-00176А | 54-00176А | Шланг |
Загрузка ...
|
|
| 54-00177А | 54-00177А | Шланг |
Загрузка ...
|
|
| 54-9-2А | 54-9-2А | Шланг всасывающий от гидробака к насосу НШ-10Е |
Загрузка ...
|
|
| 54-9-7В | 54-9-7В | Шланг всасывающий от гидробака к насосу НШ-324 |
Загрузка ...
|
|
| Н.036.84.040 | Н.036.84.040 | Рукав высокого давления 1-8 армированный |
Загрузка ...
|
|
| 54-9-17Б | 54-9-17Б | Гидробак |
Загрузка ...
|
|
| 3518050-90020 | 3518050-90020 | Гидрооборудование |
Загрузка ...
|
|
| ГА-76010А | ГА-76010А | Гидроцилиндр ведомого шкива вариатора молотильного барабана |
Загрузка ...
|
|
| ГА-76020А | ГА-76020А | Гидроцилиндр ведущего шкива вариатора молотильного барабана |
Загрузка ...
|
|
| ГА-66000Б | ГА-66000Б | Гидроцилиндр |
Загрузка ...
|
|
| 34-9-9 | 34-9-9 | Гидроцилиндр подъема жатки |
Загрузка ...
|
|
| 54-9-145 | 54-9-145 | Гидроцилиндр |
Загрузка ...
|
|
| ГА-25000 | ГА-25000 | Гидроцилиндр с наконечниками |
Загрузка ...
|
|
| 54-154-3 | 54-154-3 | Гидроцилиндр специальный |
Загрузка ...
|
|
| 54-118-9-35 | 54-118-9-35 | Клапан предохранительный |
Загрузка ...
|
|
| 54-9-4А | 54-9-4А | Клапан предохранительный |
Загрузка ...
|
|
| ГА-36000А | ГА-36000А | Насос планетарный |
Загрузка ...
|
|
| ГА-34000Г | ГА-34000Г | Распределитель |
Загрузка ...
|
|
| 54-9-11Г | 54-9-11Г | Распределитель с кронштейном |
Загрузка ...
|
|
| ГА-35000А | ГА-35000А | Распределитель специальный |
Загрузка ...
|
|
| ГА-40000Б | ГА-40000Б | Вибратор |
Загрузка ...
|
|
| Н.036.87.110 | Н.036.87.110 | Рукав высокого давления 1-8 армированный |
Загрузка ...
|
|
| Н.036.84.010 | Н.036.84.010 | Рукав высокого давления 11-12 армированный |
Загрузка ...
|
|
| Н.036.84.080 | Н.036.84.080 | Рукав высокого давления 11-12 армированный |
Загрузка ...
|
|
| Н.036.85.010 | Н.036.85.010 | Рукав высокого давления 11-16 армированный |
Загрузка ...
|
|
| 3518050-98220 | 3518050-98220 | Трубопровод |
Загрузка ...
|
|
| 3518050-98320 | 3518050-98320 | Трубопровод |
Загрузка ...
|
|
| 3518050-98330 | 3518050-98330 | Трубопровод |
Загрузка ...
|
|
| 3518050-98370 | 3518050-98370 | Трубопровод |
Загрузка ...
|
|
| 3518050-98440 | 3518050-98440 | Трубопровод |
Загрузка ...
|
|
| 3518050-98750 | 3518050-98750 | Трубопровод |
Загрузка ...
|
|
| 54-118-9-15А | 54-118-9-15А | Трубопровод |
Загрузка ...
|
|
| 54-118-9-16А | 54-118-9-16А | Трубопровод |
Загрузка ...
|
|
| 54-118-9-17А | 54-118-9-17А | Трубопровод |
Загрузка ...
|
|
| 54-118-9-29А | 54-118-9-29А | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
