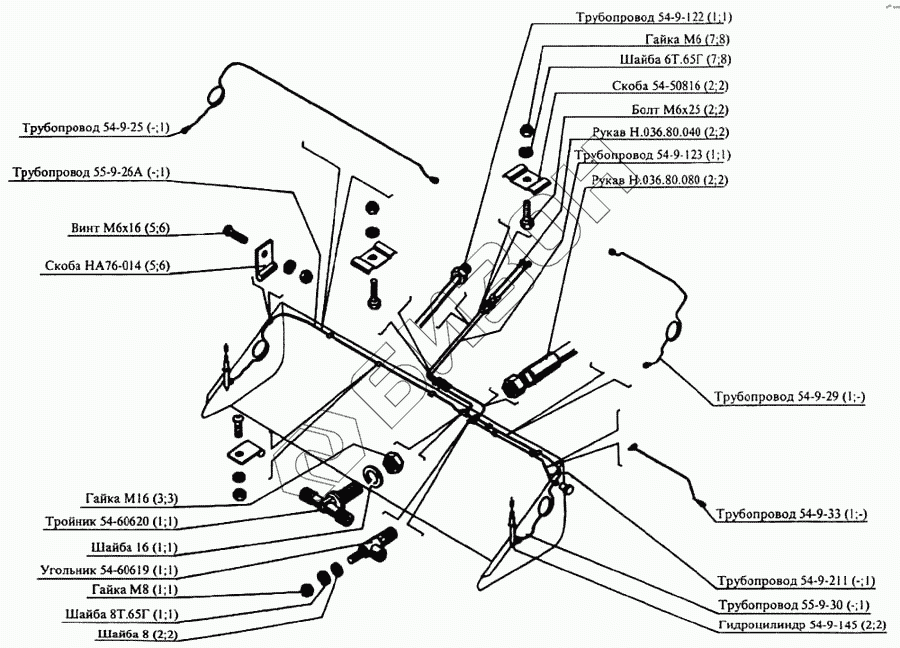

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Гидрооборудование

Тип техники

Марка

Модель

Схема

54-9-123

Шайба 8

Шайба 16

8Т.65Г

6Т.65Г

54-60619

55-9-30

55-9-26А

54-9-33

54-9-29

54-9-25

54-9-211

Болт М6х25

54-9-122

54-60620

НА76-014

54-50816

Н.036.80.080

Н.036.80.040

54-9-145

Гайка М8

Гайка М6

Гайка М16

Винт М6х16

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
54-9-123	54-9-123	Трубопровод	Загрузка ...
Шайба 8	Шайба 8	Шайба 8	Загрузка ...
Шайба 16	Шайба 16	Шайба 16	Загрузка ...
8Т.65Г	8Т.65Г	Шайба	Загрузка ...
6Т.65Г	6Т.65Г	Шайба	Загрузка ...
54-60619	54-60619	Угольник	Загрузка ...
55-9-30	55-9-30	Трубопровод	Загрузка ...
55-9-26А	55-9-26А	Трубопровод	Загрузка ...
54-9-33	54-9-33	Трубопровод	Загрузка ...
54-9-29	54-9-29	Трубопровод	Загрузка ...
54-9-25	54-9-25	Трубопровод	Загрузка ...
54-9-211	54-9-211	Трубопровод	Загрузка ...
Болт М6х25	Болт М6х25	Болт М6х25	Загрузка ...
54-9-122	54-9-122	Трубопровод	Загрузка ...
54-60620	54-60620	Тройник	Загрузка ...
НА76-014	НА76-014	Скоба	Загрузка ...
54-50816	54-50816	Скоба	Загрузка ...
Н.036.80.080	Н.036.80.080	Рукав	Загрузка ...
Н.036.80.040	Н.036.80.040	Рукав	Загрузка ...
54-9-145	54-9-145	Гидроцилиндр	Загрузка ...
Гайка М8	Гайка М8	Гайка М8	Загрузка ...
Гайка М6	Гайка М6	Гайка М6	Загрузка ...
Гайка М16	Гайка М16	Гайка М16	Загрузка ...
Винт М6х16	Винт М6х16	Винт М6х16	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
