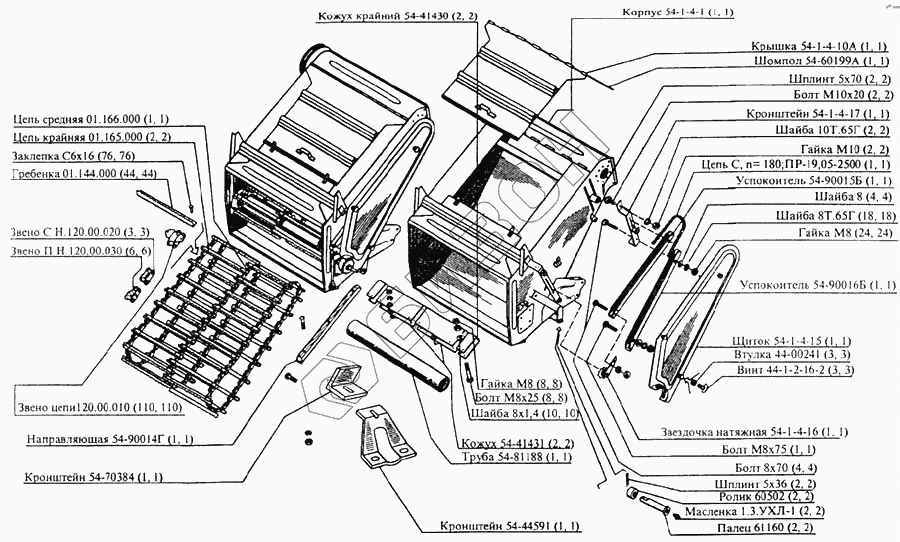

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Камера наклонная
ПР-19,05-2500
54-70384
54-1-4-10А
1.3.УХЛ-1
54-90014Г
61160
60502
54-81188
54-90015Б
54-90016Б
01.165.000
54-44591
01.166.000
10Т.65Г
8Т.65Г
Шайба 8
Шайба 8х1,4
54-60199А
Шплинт 5х36
Шплинт 5х70
54-1-4-15
Заклепка С6х16
Болт М10х20
Болт М8х25
Болт М8х75
44-1-2-16-2
44-00241
Гайка М10
Гайка М8
Гайка М8
01.144.000
Болт 8х70
54-1-4-16
Н.120.00.030
Н.120.00.020
120.00.010
54-41431
54-41430
54-1-4-1
54-1-4-17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ПР-19,05-2500 | ПР-19,05-2500 | Цепь Сn=116 |
Загрузка ...
|
|
| 54-70384 | 54-70384 | Кронштейн |
Загрузка ...
|
|
| 54-1-4-10А | 54-1-4-10А | Крышка |
Загрузка ...
|
|
| 1.3.УХЛ-1 | 1.3.УХЛ-1 | Масленка |
Загрузка ...
|
|
| 54-90014Г | 54-90014Г | Направляющая |
Загрузка ...
|
|
| 61160 | 61160 | Палец |
Загрузка ...
|
|
| 60502 | 60502 | Ролик |
Загрузка ...
|
|
| 54-81188 | 54-81188 | Труба |
Загрузка ...
|
|
| 54-90015Б | 54-90015Б | Успокоитель |
Загрузка ...
|
|
| 54-90016Б | 54-90016Б | Успокоитель |
Загрузка ...
|
|
| 01.165.000 | 01.165.000 | Цепь крайняя |
Загрузка ...
|
|
| 54-44591 | 54-44591 | Кронштейн |
Загрузка ...
|
|
| 01.166.000 | 01.166.000 | Цепь средняя |
Загрузка ...
|
|
| 10Т.65Г | 10Т.65Г | Шайба |
Загрузка ...
|
|
| 8Т.65Г | 8Т.65Г | Шайба |
Загрузка ...
|
|
| Шайба 8 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| Шайба 8х1,4 | Шайба 8х1,4 | Шайба 8х1,4 |
Загрузка ...
|
|
| 54-60199А | 54-60199А | Шомпол |
Загрузка ...
|
|
| Шплинт 5х36 | Шплинт 5х36 | Шплинт 5х36 |
Загрузка ...
|
|
| Шплинт 5х70 | Шплинт 5х70 | Шплинт 5х70 |
Загрузка ...
|
|
| 54-1-4-15 | 54-1-4-15 | Щиток |
Загрузка ...
|
|
| Заклепка С6х16 | Заклепка С6х16 | Заклепка С6х16 |
Загрузка ...
|
|
| Болт М10х20 | Болт М10х20 | Болт М10х20 |
Загрузка ...
|
|
| Болт М8х25 | Болт М8х25 | Болт М8х25 |
Загрузка ...
|
|
| Болт М8х75 | Болт М8х75 | Болт М8х75 |
Загрузка ...
|
|
| 44-1-2-16-2 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 44-00241 | 44-00241 | Втулка |
Загрузка ...
|
|
| Гайка М10 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| Гайка М8 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| Гайка М8 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 01.144.000 | 01.144.000 | Гребенка |
Загрузка ...
|
|
| Болт 8х70 | Болт 8х70 | Болт 8х70 |
Загрузка ...
|
|
| 54-1-4-16 | 54-1-4-16 | Звездочка натяжная |
Загрузка ...
|
|
| Н.120.00.030 | Н.120.00.030 | Звено П |
Загрузка ...
|
|
| Н.120.00.020 | Н.120.00.020 | Звено С |
Загрузка ...
|
|
| 120.00.010 | 120.00.010 | Звено цепи |
Загрузка ...
|
|
| 54-1-4А | 54-1-4А | Камера наклонная |
Загрузка ...
|
|
| 54-41431 | 54-41431 | Кожух |
Загрузка ...
|
|
| 54-41430 | 54-41430 | Кожух крайний |
Загрузка ...
|
|
| 54-1-4-1 | 54-1-4-1 | Корпус |
Загрузка ...
|
|
| 54-1-4-17 | 54-1-4-17 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
