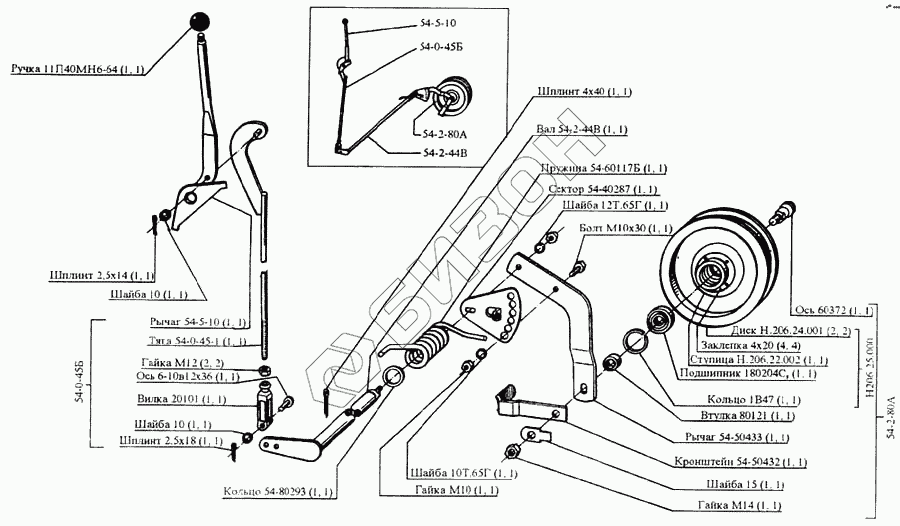

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Механизм включения жатки
54-0-45-1
Ось 6-10в12х36
18020С9
54-60117Б
11П40МН6-64
54-5-10
54-50433
54-40287
Н.206.22.002
60372
10Т.65Г
12Т.65Г
Шайба 10
Шайба 10
Шайба 15
Шплинт 2,5х14
Шплинт 2,5х18
Шплинт 4х40
Гайка М10
54-2-44В
54-2-80А
54-2-80А
54-5-10
Н.206.25.000
Болт М10х30
54-2-44В
20101
80121
54-0-45Б
54-0-45Б
Гайка М12
Гайка М14
Н.206.24.001
Заклепка 4х20
1В47
54-80293
54-50432
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 54-0-45-1 | 54-0-45-1 | Тяга |
Загрузка ...
|
|
| Ось 6-10в12х36 | Ось 6-10в12х36 | Ось 6-10в12х36 |
Загрузка ...
|
|
| 18020С9 | 18020С9 | Подшипник |
Загрузка ...
|
|
| 54-60117Б | 54-60117Б | Пружина |
Загрузка ...
|
|
| 11П40МН6-64 | 11П40МН6-64 | Ручка |
Загрузка ...
|
|
| 54-5-10 | 54-5-10 | Рычаг |
Загрузка ...
|
|
| 54-50433 | 54-50433 | Рычаг |
Загрузка ...
|
|
| 54-40287 | 54-40287 | Сектор |
Загрузка ...
|
|
| Н.206.22.002 | Н.206.22.002 | Ступица |
Загрузка ...
|
|
| 60372 | 60372 | Ось |
Загрузка ...
|
|
| 10Т.65Г | 10Т.65Г | Шайба |
Загрузка ...
|
|
| 12Т.65Г | 12Т.65Г | Шайба |
Загрузка ...
|
|
| Шайба 10 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| Шайба 15 | Шайба 15 | Шайба 15 |
Загрузка ...
|
|
| Шплинт 2,5х14 | Шплинт 2,5х14 | Шплинт 2,5х14 |
Загрузка ...
|
|
| Шплинт 2,5х18 | Шплинт 2,5х18 | Шплинт 2,5х18 |
Загрузка ...
|
|
| Шплинт 4х40 | Шплинт 4х40 | Шплинт 4х40 |
Загрузка ...
|
|
| Гайка М10 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| 54-2-44В | 54-2-44В | Вал |
Загрузка ...
|
|
| 54-2-80А | 54-2-80А | Шкив |
Загрузка ...
|
|
| 54-5-10 | 54-5-10 | Рычаг |
Загрузка ...
|
|
| Н.206.25.000 | Н.206.25.000 | Шкив |
Загрузка ...
|
|
| Болт М10х30 | Болт М10х30 | Болт М10х30 |
Загрузка ...
|
|
| 54-2-44В | 54-2-44В | Вал |
Загрузка ...
|
|
| 20101 | 20101 | Вилка |
Загрузка ...
|
|
| 80121 | 80121 | Втулка |
Загрузка ...
|
|
| 54-0-45Б | 54-0-45Б | - |
Загрузка ...
|
|
| Гайка М12 | Гайка М12 | Гайка М12 |
Загрузка ...
|
|
| Гайка М14 | Гайка М14 | Гайка М14 |
Загрузка ...
|
|
| Н.206.24.001 | Н.206.24.001 | Диск |
Загрузка ...
|
|
| Заклепка 4х20 | Заклепка 4х20 | Заклепка 4х20 |
Загрузка ...
|
|
| 1В47 | 1В47 | Кольцо |
Загрузка ...
|
|
| 54-80293 | 54-80293 | Кольцо |
Загрузка ...
|
|
| 54-50432 | 54-50432 | Кронштейн |
Загрузка ...
|
