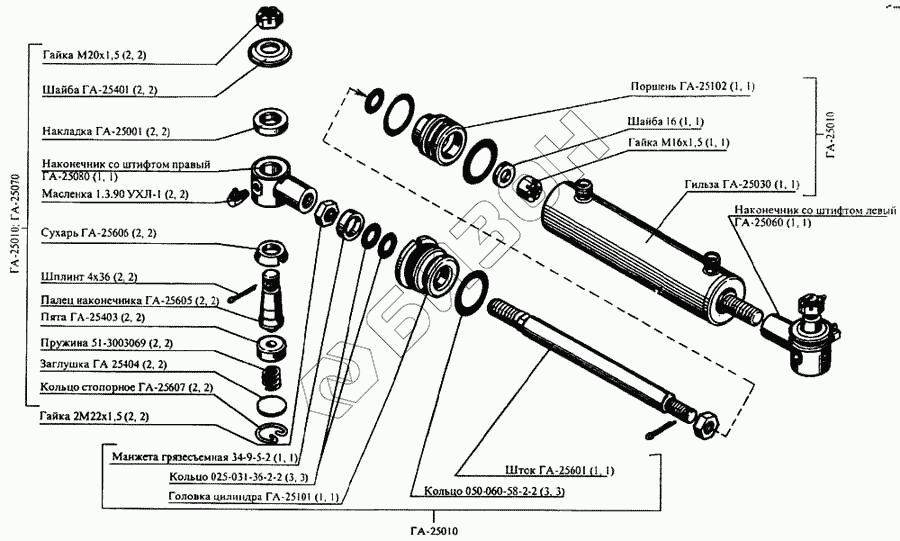

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Цилиндр с наконечниками
ГА-25001
ГА-25601
Шплинт 4х36
Шайба 16
ГА-25401
ГА-25606
ГА-25403
51-3003069
ГА-25102
ГА-25605
ГА-25080
ГА-25060
ГА-25010
ГА-25010
ГА-25010
1.3.90 УХЛ-1
34-9-5-2
ГА-25607
050-060-58-2-2
025-031-36-2-2
ГА-25404
ГА-25101
ГА-25030
Гайка М20х1,5
Гайка М16х1,5
Гайка 2М22х1,5
ГА-25070
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ГА-25001 | ГА-25001 | Накладка |
Загрузка ...
|
|
| ГА-25601 | ГА-25601 | Шток |
Загрузка ...
|
|
| Шплинт 4х36 | Шплинт 4х36 | Шплинт 4х36 |
Загрузка ...
|
|
| Шайба 16 | Шайба 16 | Шайба 16 |
Загрузка ...
|
|
| ГА-25401 | ГА-25401 | Шайба |
Загрузка ...
|
|
| ГА-25000 | ГА-25000 | Гидроцилиндр с наконечниками |
Загрузка ...
|
|
| ГА-25606 | ГА-25606 | Сухарь |
Загрузка ...
|
|
| ГА-25403 | ГА-25403 | Пята |
Загрузка ...
|
|
| 51-3003069 | 51-3003069 | Пружина |
Загрузка ...
|
|
| ГА-25102 | ГА-25102 | Поршень |
Загрузка ...
|
|
| ГА-25605 | ГА-25605 | Палец наконечника |
Загрузка ...
|
|
| ГА-25080 | ГА-25080 | Наконечник со штифтом правый |
Загрузка ...
|
|
| ГА-25060 | ГА-25060 | Наконечник со штифтом левый |
Загрузка ...
|
|
| ГА-25010 | ГА-25010 | - |
Загрузка ...
|
|
| 1.3.90 УХЛ-1 | 1.3.90 УХЛ-1 | Масленка |
Загрузка ...
|
|
| 34-9-5-2 | 34-9-5-2 | Манжета грязесъемная |
Загрузка ...
|
|
| ГА-25607 | ГА-25607 | Кольцо стопорное |
Загрузка ...
|
|
| 050-060-58-2-2 | 050-060-58-2-2 | Кольцо |
Загрузка ...
|
|
| 025-031-36-2-2 | 025-031-36-2-2 | Кольцо |
Загрузка ...
|
|
| ГА-25404 | ГА-25404 | Заглушка |
Загрузка ...
|
|
| ГА-25101 | ГА-25101 | Головка цилиндра |
Загрузка ...
|
|
| ГА-25030 | ГА-25030 | Гильза |
Загрузка ...
|
|
| Гайка М20х1,5 | Гайка М20х1,5 | Гайка М20х1,5 |
Загрузка ...
|
|
| Гайка М16х1,5 | Гайка М16х1,5 | Гайка М16х1,5 |
Загрузка ...
|
|
| Гайка 2М22х1,5 | Гайка 2М22х1,5 | Гайка 2М22х1,5 |
Загрузка ...
|
|
| ГА-25070 | ГА-25070 | Наконечник правый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
