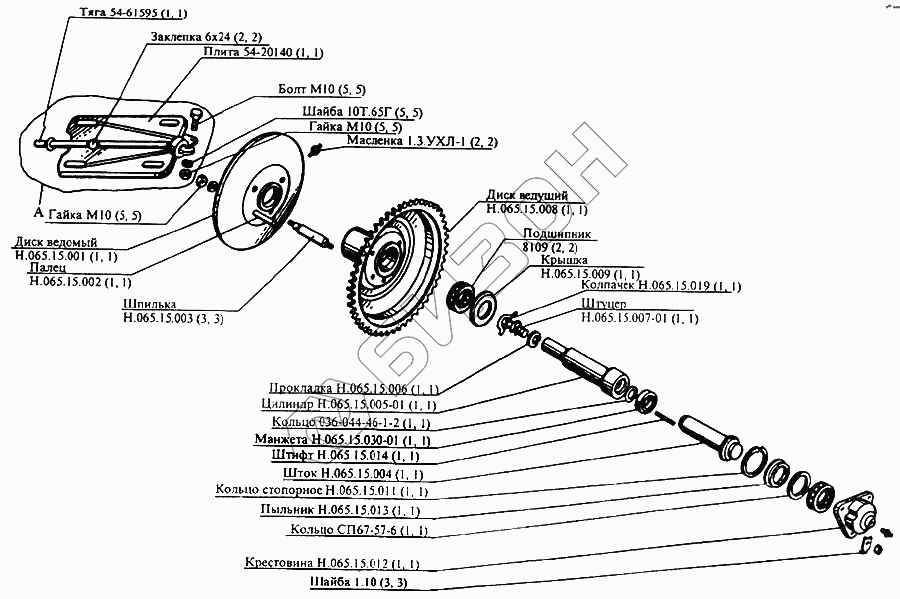

Графический каталог запасных частей к технике: РСМ CK-5М-1 «Нива». Вал вариатора нижний

Тип техники

Марка

Модель

Схема

1.3.УХЛ-1

Н.065.15.007-01

Н.065.15.004

Н.065.15.014

Н.065.15.003

10Т.65Г

Шайба 1.10

Н.065.15.005-01

54-61595

Н.065.15.013

Н.065.15.006

8109

54-20140

Н.065.15.002

Болт М10

Н.065.15.030-01

Н.065.15.009

Н.065.15.012

Н.065.15.011

СП67-57-6

036-044-46-1-2

Н.065.15.019

Заклепка 6х24

Н.065.15.008

Н.065.15.001

Гайка М10

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
1.3.УХЛ-1	1.3.УХЛ-1	Масленка	Загрузка ...
Н.065.15.007-01	Н.065.15.007-01	Штуцер	Загрузка ...
Н.065.15.004	Н.065.15.004	Шток	Загрузка ...
Н.065.15.014	Н.065.15.014	Штифт	Загрузка ...
Н.065.15.003	Н.065.15.003	Шпилька	Загрузка ...
10Т.65Г	10Т.65Г	Шайба	Загрузка ...
Шайба 1.10	Шайба 1.10	Шайба 1.10	Загрузка ...
Н.065.15.005-01	Н.065.15.005-01	Цилиндр	Загрузка ...
54-61595	54-61595	Тяга	Загрузка ...
Н.065.15.013	Н.065.15.013	Пыльник	Загрузка ...
Н.065.15.006	Н.065.15.006	Прокладка	Загрузка ...
8109	8109	Подшипник	Загрузка ...
54-20140	54-20140	Плита	Загрузка ...
Н.065.15.002	Н.065.15.002	Палец	Загрузка ...
Болт М10	Болт М10	Болт М10	Загрузка ...
Н.065.15.030-01	Н.065.15.030-01	Манжета	Загрузка ...
Н.065.15.009	Н.065.15.009	Крышка	Загрузка ...
Н.065.15.012	Н.065.15.012	Крестовина	Загрузка ...
Н.065.15.011	Н.065.15.011	Кольцо стопорное	Загрузка ...
СП67-57-6	СП67-57-6	Кольцо	Загрузка ...
036-044-46-1-2	036-044-46-1-2	Кольцо	Загрузка ...
Н.065.15.019	Н.065.15.019	Колпачек	Загрузка ...
Заклепка 6х24	Заклепка 6х24	Заклепка 6х24	Загрузка ...
Н.065.15.008	Н.065.15.008	Диск ведущий	Загрузка ...
Н.065.15.001	Н.065.15.001	Диск ведомый	Загрузка ...
Гайка М10	Гайка М10	Гайка М10	Загрузка ...
Н.065.15000-03	Н.065.15000-03	Вал вариатора нижний	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
