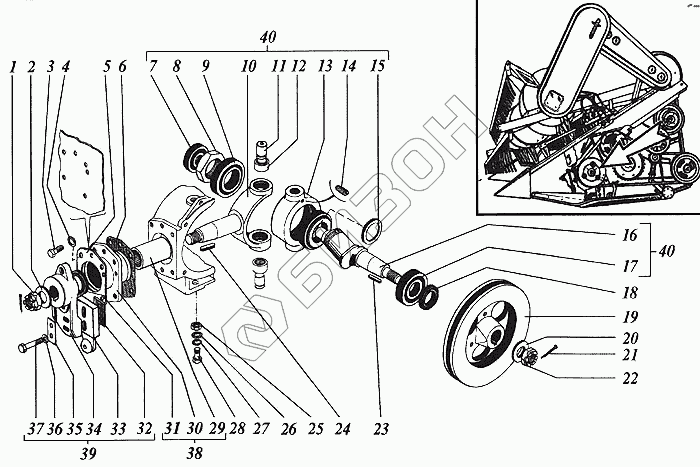

Графический каталог запасных частей к технике: РСМ Дон-1200. Механизм качающейся шайбы
1
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2М30х2-6Н.04.019 | Гайка или М30х2 |
Загрузка ...
|
|
| 1 | М30х2 | Гайка или 2М30х2-6Н.04.019 |
Загрузка ...
|
|
| 2 | 3518050-14949 | Шайба специальная |
Загрузка ...
|
|
| 3 | М16-8gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 5 | 3518050-141144А | Фланец опорный |
Загрузка ...
|
|
| 6 | 3518050-10122 | Прокладка |
Загрузка ...
|
|
| 7 | 102506М | Подшипник |
Загрузка ...
|
|
| 8 | 3518050-16459 | Гайка М50х1,5-6Н |
Загрузка ...
|
|
| 9 | 7510А | Подшипник |
Загрузка ...
|
|
| 10 | 3518050-121490-01 | Вилка с подшипниками или 3518050-121490 |
Загрузка ...
|
|
| 10 | 3518050-121490 | Вилка с подшипниками или 3518050-121490-01 |
Загрузка ...
|
|
| 11 | 3518050-16591 | Цапфа |
Загрузка ...
|
|
| 12 | 3518050-15324-01 | Подшипник или 3518050-15324 |
Загрузка ...
|
|
| 12 | 3518050-15324 | Подшипник или 3518050-15324-01 |
Загрузка ...
|
|
| 13 | 3518050-16458 | Шайба |
Загрузка ...
|
|
| 14 | А.М8-6gх14.45Н.05 | Винт |
Загрузка ...
|
|
| 15 | 3518050-141037 | Шайба |
Загрузка ...
|
|
| 16 | 3518050-16452 | Вал |
Загрузка ...
|
|
| 17 | 102307М | Подшипник |
Загрузка ...
|
|
| 18 | 2.2-35х58-1 | Манжета |
Загрузка ...
|
|
| 19 | 3518050-11075А | Шкив |
Загрузка ...
|
|
| 20 | 3518050-141208 | Шайба специальная |
Загрузка ...
|
|
| 21 | 5х45.019 | Шплинт |
Загрузка ...
|
|
| 22 | Н.130.04.602 | Гайка |
Загрузка ...
|
|
| 23 | 10х8х45 | Шпонка |
Загрузка ...
|
|
| 24 | 14х9х45 | Шпонка |
Загрузка ...
|
|
| 25 | М16.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 27 | 16х5.01.019 | Шайба |
Загрузка ...
|
|
| 28 | М16-8gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | 3518050-15325-01 | Подшипник или 3518050-15325 |
Загрузка ...
|
|
| 29 | 3518050-15325 | Подшипник или 3518050-15325-01 |
Загрузка ...
|
|
| 30 | 3518050-16589 | Опора или 3518050-16589-01 |
Загрузка ...
|
|
| 30 | 3518050-16589-01 | Опора или 3518050-16589 |
Загрузка ...
|
|
| 31 | 2,2-50х70-1 | Манжета |
Загрузка ...
|
|
| 32 | 3518050-141057 | Пластина зубчатая |
Загрузка ...
|
|
| 33 | 3518050-16612 | Рычаг |
Загрузка ...
|
|
| 34 | 3518050-16612 | Рычаг |
Загрузка ...
|
|
| 35 | 3518050-15295 | Пластина |
Загрузка ...
|
|
| 36 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 37 | М16х1,5-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | 3518050-121460 | Опора в сборе |
Загрузка ...
|
|
| 39 | 3518050-121660-01 | Рычаг в сборе |
Загрузка ...
|
|
| 40 | 3518050-121470 | Вал с вилкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
