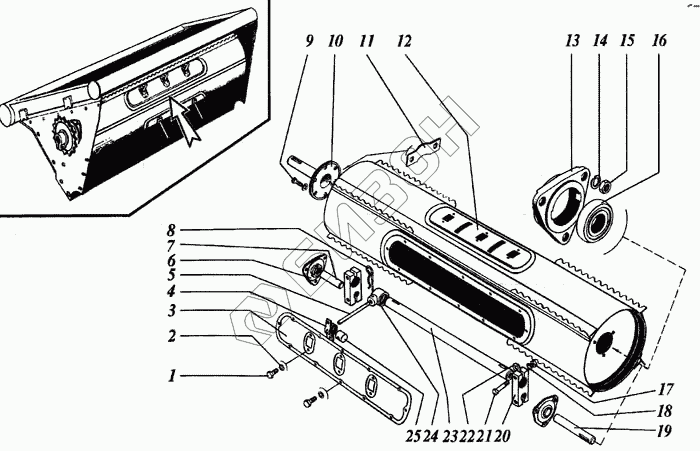

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Битер проставки
1
2
3
4
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8х6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-10.08.04.412 | Крышка |
Загрузка ...
|
|
| 4 | РСМ-10.08.01.550 | Обойма или РСМ-10.08.01.530 |
Загрузка ...
|
|
| 4 | РСМ-10.08.01.530 | Обойма или РСМ-10.08.01.550 |
Загрузка ...
|
|
| 5 | РСМ-10.08.04.604 | Палец |
Загрузка ...
|
|
| 6 | РСМ-10.27.01.340 | Опора подшипника |
Загрузка ...
|
|
| 7 | РСМ-10.08.04.611 | Ось |
Загрузка ...
|
|
| 8 | РСМ-10.08.01.647А | Фиксатор или 3518050-16476 |
Загрузка ...
|
|
| 8 | 3518050-16476 | Фиксатор или РСМ-10.08.01.647А |
Загрузка ...
|
|
| 9 | 3М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | РСМ-10.08.04.606 | Вал битера |
Загрузка ...
|
|
| 11 | РСМ-10.08.01.498 | Прокладка (по потребности) |
Загрузка ...
|
|
| 12 | РСМ-8.08.04.030А | Остов битера |
Загрузка ...
|
|
| 12 | РСМ-10.08.04.150А | Остов битера |
Загрузка ...
|
|
| 13 | РСМ-10.27.01.101 | Корпус подшипника |
Загрузка ...
|
|
| 14 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 15 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 1680205К7С17 | Подшипник |
Загрузка ...
|
|
| 17 | М12х1,25.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 19 | РСМ-8.08.04.601 | Ось битера L=283 мм |
Загрузка ...
|
|
| 19 | РСМ-10.08.04.607 | Ось битера L=433 мм |
Загрузка ...
|
|
| 20 | РСМ-10.08.04.504А | Подвеска или 3518060-15089 |
Загрузка ...
|
|
| 20 | 3518060-15089 | Подвеска или РСМ-10.08.04.504А |
Загрузка ...
|
|
| 21 | М12х1,25.6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 60144 | Шпонка |
Загрузка ...
|
|
| 23 | 3518060-18147Б | Труба |
Загрузка ...
|
|
| 24 | 3518050-16810 | Втулка пальца |
Загрузка ...
|
|
| 25 | РСМ-10.08.01.025А | Глазок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
