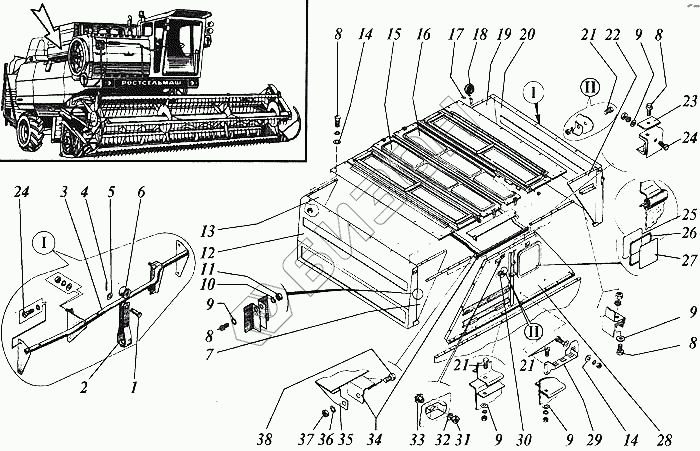

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Бункер
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6-16b12х50.35.Ц9хр | Ось |
Загрузка ...
|
|
| 2 | РСМ-10.01.45.910 | Хомут |
Загрузка ...
|
|
| 3 | РСМ-10.01.45.900А | Опора |
Загрузка ...
|
|
| 4 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 5 | С16х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 6 | РСМ-10.01.45.642 | Ролик |
Загрузка ...
|
|
| 7 | РСМ-10.01.44.090 | Сектор |
Загрузка ...
|
|
| 8 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 10 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 11 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | РСМ-10.01.45.140Е | Карман |
Загрузка ...
|
|
| 13 | РСМ-10.01.45.370Б | Сектор |
Загрузка ...
|
|
| 14 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 15 | РСМ-10.01.45.060Б | Крыша |
Загрузка ...
|
|
| 16 | РСМ-10.01.45.080А | Крыша |
Загрузка ...
|
|
| 17 | 44-00203 | Амортизатор |
Загрузка ...
|
|
| 18 | ФГ-318 | Фара |
Загрузка ...
|
|
| 19 | РСМ-10.01.45.350Б | Сектор |
Загрузка ...
|
|
| 20 | РСМ-10.01.45.540А | Карман |
Загрузка ...
|
|
| 21 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | РСМ-10.01.44.090-01 | Сектор |
Загрузка ...
|
|
| 23 | РСМ-10.01.45.501 | Планка |
Загрузка ...
|
|
| 24 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | РСМ-10.04.20.062А-06 | Замок уплотнителя |
Загрузка ...
|
|
| 26 | РСМ-10.01.45.002Б | Уплотнитель |
Загрузка ...
|
|
| 27 | РСМ-10.01.45.001А | Стекло |
Загрузка ...
|
|
| 28 | РСМ-10.01.45.240Д | Панель передняя |
Загрузка ...
|
|
| 29 | РСМ-10.01.45.640А | Ступенька |
Загрузка ...
|
|
| 30 | РСМ-10.10.70.010Б | Указатель заполнения бункера |
Загрузка ...
|
|
| 31 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 32 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 33 | ПФ-101В | Подфарник |
Загрузка ...
|
|
| 34 | РСМ-10.01.45.690 | Рамка |
Загрузка ...
|
|
| 35 | РСМ-10.01.45.680 | Щиток |
Загрузка ...
|
|
| 36 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 37 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 38 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
