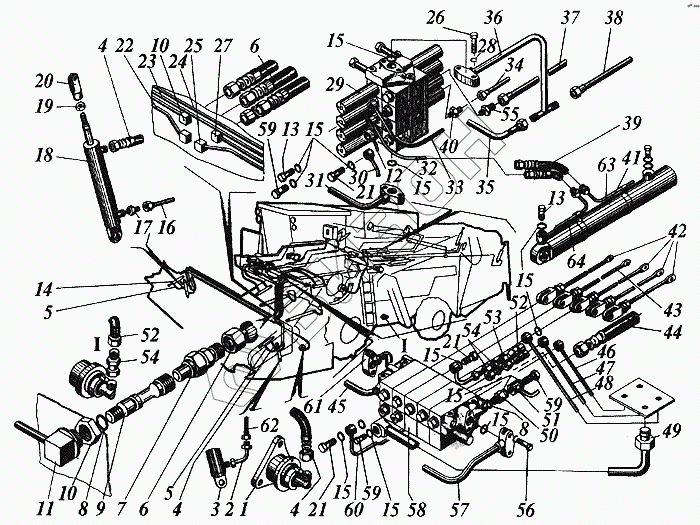

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Гидрооборудавание комбайна
1
2
3
4
4
4
5
5
6
6
7
8
8
9
10
10
11
11
12
13
13
14
15
15
15
15
15
15
15
15
15
16
16
17
18
19
20
21
21
21
22
22
23
23
23
23
24
24
24
24
25
25
26
27
27
28
29
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
54
55
56
57
58
58
59
59
59
60
61
62
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГА-83000 | Гидроцилиндр |
Загрузка ...
|
|
| 2 | 3518050-99810 | Трубопровод |
Загрузка ...
|
|
| 3 | ГА-81000 | Гидроцилиндр |
Загрузка ...
|
|
| 4 | Н.036.87.01.010 | Рукав |
Загрузка ...
|
|
| 5 | Н.036.87.01.030 | Рукав |
Загрузка ...
|
|
| 6 | Н.036.87.01.150 | Рукав высокого давления П-8 армированный |
Загрузка ...
|
|
| 7 | Н.036.67.200-10 | Муфта внутренняя |
Загрузка ...
|
|
| 8 | 011-015-25-2-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | Н.036.67.100-10 | Полумуфта наружная |
Загрузка ...
|
|
| 10 | М20х1,5-7Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | 3518050-99730 | Трубопровод |
Загрузка ...
|
|
| 11 | 3518060-98310 | Трубопровод |
Загрузка ...
|
|
| 12 | РСМ-10Б.09.01.060 | Трубопровод |
Загрузка ...
|
|
| 13 | РСМ-10.09.09.633 | Болт |
Загрузка ...
|
|
| 14 | ГЦ40.180.16.040 | Гидроцилиндр |
Загрузка ...
|
|
| 15 | 016-020-25-2-2 | Уплотнительное кольцо |
Загрузка ...
|
|
| 16 | 3518060-98360 | Трубопровод |
Загрузка ...
|
|
| 16 | 3518050-99750 | Трубопровод |
Загрузка ...
|
|
| 17 | ГА-80616 | Штуцер ввертной |
Загрузка ...
|
|
| 18 | ГА-80000 | Гидроцилиндр |
Загрузка ...
|
|
| 19 | М18х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | 3518090-96001 | Вилка |
Загрузка ...
|
|
| 21 | 54-60505 | Болт |
Загрузка ...
|
|
| 22 | 3518060-98330 | Трубопровод |
Загрузка ...
|
|
| 22 | 3518050-98750 | Трубопровод |
Загрузка ...
|
|
| 23 | 3518060-98320 | Трубопровод |
Загрузка ...
|
|
| 23 | 3518050-99720 | Трубопровод |
Загрузка ...
|
|
| 23 | 3518050-99740 | Трубопровод |
Загрузка ...
|
|
| 23 | 3518060-98300 | Трубопровод |
Загрузка ...
|
|
| 24 | 3518050-99760 | Трубопровод |
Загрузка ...
|
|
| 24 | 3518060-98350 | Трубопровод |
Загрузка ...
|
|
| 24 | 3518060-98290 | Трубопровод |
Загрузка ...
|
|
| 24 | 3518050-99770 | Трубопровод |
Загрузка ...
|
|
| 25 | 3518060-98340 | Трубопровод |
Загрузка ...
|
|
| 25 | 3518050-99780 | Трубопровод |
Загрузка ...
|
|
| 26 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | 3518050-99710 | Трубопровод |
Загрузка ...
|
|
| 27 | 3518060-99330 | Трубопровод |
Загрузка ...
|
|
| 28 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 29 | 73.00.00.000В-29 | Электрогидрораспределитель или 4РЭ50-29 |
Загрузка ...
|
|
| 29 | 4РЭ50-29 | Электрогидрораспределитель или 73.00.00.000В-29 |
Загрузка ...
|
|
| 30 | РСМ-10.09.09.670 | Трубопровод |
Загрузка ...
|
|
| 31 | РСМ-8.09.01.180А | Трубопровод |
Загрузка ...
|
|
| 31 | РСМ-10.09.01.630А | Трубопровод |
Загрузка ...
|
|
| 32 | РСМ-10.09.09.680 | Трубопровод |
Загрузка ...
|
|
| 33 | РСМ-10.09.01.500А | Трубопровод |
Загрузка ...
|
|
| 34 | РСМ-10.09.09.690 | Трубопровод |
Загрузка ...
|
|
| 35 | РСМ-10.09.01.480 | Трубопровод |
Загрузка ...
|
|
| 36 | РСМ-10.09.09.700А | Трубопровод |
Загрузка ...
|
|
| 37 | РСМ-10.09.09.710 | Трубопровод |
Загрузка ...
|
|
| 38 | РСМ-10.09.09.720 | Трубопровод |
Загрузка ...
|
|
| 39 | Н.036.87.01.070 | Рукав высокого давления П-8 армированный |
Загрузка ...
|
|
| 40 | РСМ-10.09.05.614А | Штуцер |
Загрузка ...
|
|
| 41 | ГЦ63.500.16.000 | Гидроцилиндр |
Загрузка ...
|
|
| 42 | РСМ-10.04.18.020А | Тяга |
Загрузка ...
|
|
| 43 | РСМ-10.04.18.020А-03 | Тяга |
Загрузка ...
|
|
| 44 | Н.036.85.660 | Рукав высокого давления П-16 армированный |
Загрузка ...
|
|
| 45 | РСМ-10.09.05.840 | Трубопровод |
Загрузка ...
|
|
| 46 | РСМ-10.09.05.730Б | Трубопровод |
Загрузка ...
|
|
| 47 | РСМ-10.09.05.730Б-01 | Трубопровод |
Загрузка ...
|
|
| 48 | РСМ-10.09.05.730Б-02 | Трубопровод |
Загрузка ...
|
|
| 49 | РСМ-10.09.05.750Б | Трубопровод |
Загрузка ...
|
|
| 50 | РСМ-10.09.07.621А | Штуцер |
Загрузка ...
|
|
| 51 | РСМ-10.09.05.620А | Трубопровод |
Загрузка ...
|
|
| 52 | Н.036.87.01.050 | Рукав высокого давления П-8 армированный |
Загрузка ...
|
|
| 53 | Н.036.87.01.090 | Рукав высокого давления П-8 армированный |
Загрузка ...
|
|
| 54 | РСМ-100.21.01.740 | Дроссель |
Загрузка ...
|
|
| 55 | РСМ-10.09.01.647 | Штуцер ввертной |
Загрузка ...
|
|
| 56 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | РСМ-10.09.05.770Б | Трубопровод |
Загрузка ...
|
|
| 58 | 71.00.00.000В | Распределитель с механическим управлением или 5РМ-50-00 |
Загрузка ...
|
|
| 58 | 5РМ-50-00 | Распределитель с механическим управлением |
Загрузка ...
|
|
| 59 | 54-60506 | Болт |
Загрузка ...
|
|
| 60 | РСМ-10.09.05.780А | Трубопровод |
Загрузка ...
|
|
| 61 | РСМ-10.09.05.830Б | Трубопровод |
Загрузка ...
|
|
| 62 | 3518060-98290-01 | Трубопровод |
Загрузка ...
|
|
| 62 | 3518050-99770 | Трубопровод |
Загрузка ...
|
|
| 63 | РСМ-10.09.09.640 | Трубопровод |
Загрузка ...
|
|
| 64 | РСМ-10.09.09.650А | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
