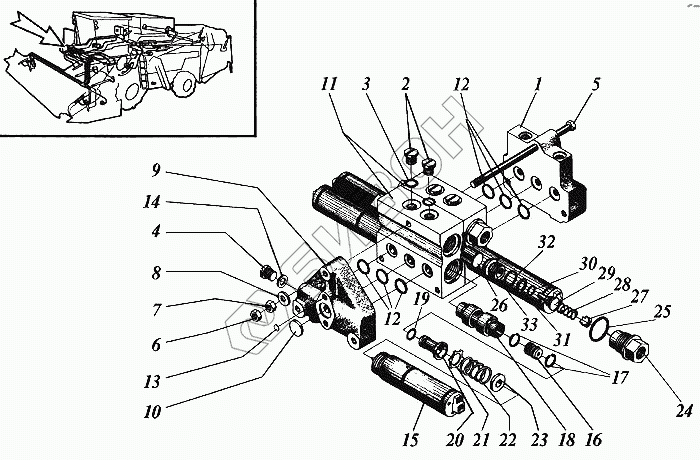

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Гидрораспределитель
1
1
2
2
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
26
26
27
27
28
28
29
29
30
31
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 73.00.00.001В | Крышка или РЭ50.00.001 |
Загрузка ...
|
|
| 1 | РЭ50.00.001 | Крышка или 73.00.00.001В |
Загрузка ...
|
|
| 2 | 73.00.00.005В | Пробка или РЭ50.00.001 |
Загрузка ...
|
|
| 2 | РЭ50.00.001 | Крышка или 73.00.00.001В |
Загрузка ...
|
|
| 3 | 009-013-25-2-2 | Кольцо |
Загрузка ...
|
|
| 4 | РМ50.00.011 | Пробка или 71.00.00.011 |
Загрузка ...
|
|
| 4 | 71.00.00.011В | Пробка или РМ50.00.011 |
Загрузка ...
|
|
| 5 | РЭ50.00.004 | Стержень или шпилька 71.00.00.004В-03 |
Загрузка ...
|
|
| 5 | 71.00.00.004В-03 | Шпилька или стержень РЭ50.00.004 |
Загрузка ...
|
|
| 6 | М8-7Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | М8-7Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 8х1,4.02.019 | Шайба |
Загрузка ...
|
|
| 9 | РЭ50.00.006 | Крышка или 76.00.00.002 |
Загрузка ...
|
|
| 9 | 76.00.00.002 | Крышка или РЭ50.00.006 |
Загрузка ...
|
|
| 10 | 71.00.00.005Б | Заглушка или РМ50.00.025 |
Загрузка ...
|
|
| 10 | РМ50.00.005 | Заглушка или 71.00.00.005Б |
Загрузка ...
|
|
| 11 | РЭ50.01.001 | Корпус или 71.01.00.001В |
Загрузка ...
|
|
| 11 | 71.01.00.001В | Корпус или РМ50.01.001 |
Загрузка ...
|
|
| 12 | 014-018-25-2-2 | Кольцо |
Загрузка ...
|
|
| 13 | РМ50.00.028 | Заглушка или 71.00.00.008Б |
Загрузка ...
|
|
| 13 | 71.00.00.008Б | Заглушка или РМ50.00.028 |
Загрузка ...
|
|
| 14 | 011-015-25-2-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | РЭ50.01.100 | Клапан электромагнитный или 73.01.01.000В |
Загрузка ...
|
|
| 15 | 73.01.01.000В | Клапан электромагнитный или РЭ50.01.100 |
Загрузка ...
|
|
| 16 | РЭ50.01.006 | Втулка или 73.01.00.006В |
Загрузка ...
|
|
| 16 | 73.01.00.006В | Втулка или РЭ50.01.006 |
Загрузка ...
|
|
| 17 | РЭ50.01.007 | Кольцо или 73.01.00.007В |
Загрузка ...
|
|
| 17 | 73.01.00.007В | Кольцо или РЭ50.01.007 |
Загрузка ...
|
|
| 18 | РЭ50.01.009 | Золотник или 76.01.00.007 |
Загрузка ...
|
|
| 18 | 76.01.00.007 | Золотник или РЭ50.01.009 |
Загрузка ...
|
|
| 19 | 010-014-25-2-2 | Кольцо |
Загрузка ...
|
|
| 20 | РЭ50.01.010 | Седло или 76.01.00.008 |
Загрузка ...
|
|
| 20 | 76.01.00.008 | Седло или РЭ50.01.010 |
Загрузка ...
|
|
| 21 | РЭ50.01.005 | Шайба или 73.01.00.005В |
Загрузка ...
|
|
| 21 | 73.01.00.005В | Шайба или РЭ50.01.005 |
Загрузка ...
|
|
| 22 | РЭ50.01.004 | Пружина или 73.01.00.004В |
Загрузка ...
|
|
| 22 | 73.01.00.004В | Пружина или РЭ50.01.004 |
Загрузка ...
|
|
| 23 | РМ50.01.211 | Пластина или 71.01.02.101Б |
Загрузка ...
|
|
| 23 | 71.01.02.101Б | Пластина или РМ50.01.211 |
Загрузка ...
|
|
| 24 | РМ50.01.206 | Корпус или 71.01.02.006Б |
Загрузка ...
|
|
| 24 | 71.01.02.006В | Корпус или РМ50.01.206 |
Загрузка ...
|
|
| 25 | 024-029-30-2-2 | Кольцо |
Загрузка ...
|
|
| 26 | РМ50.01.008 | Поршень или 71.01.00.008Б |
Загрузка ...
|
|
| 26 | 71.01.00.008Б | Поршень или РМ50.01.008 |
Загрузка ...
|
|
| 27 | РМ50.01.212 | Пластина или 71.01.02.102Б |
Загрузка ...
|
|
| 27 | 71.01.02.102Б | Пластина или РМ50.00.212 |
Загрузка ...
|
|
| 28 | РМ50.01.204 | Пружина или 71.01.02.005Б |
Загрузка ...
|
|
| 28 | 71.01.02.005Б | Пружина или РМ50.01.204 |
Загрузка ...
|
|
| 29 | РМ50.01.201 | Клапан или 71.01.02.001Б |
Загрузка ...
|
|
| 29 | 71.01.02.001Б | Клапан или РМ50.01.201 |
Загрузка ...
|
|
| 30 | 008-012-25-2-2 | Кольцо |
Загрузка ...
|
|
| 31 | РМ50.01.202 | Шайба или 71.01.02.002Б |
Загрузка ...
|
|
| 31 | 71.01.02.002Б | Шайба или РМ50.01.202 |
Загрузка ...
|
|
| 32 | 017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 33 | РМ50.01.203 | Гнездо или 71.01.02.003Б |
Загрузка ...
|
|
| 33 | 71.01.02.003Б | Гнездо или РМ50.01.203 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
