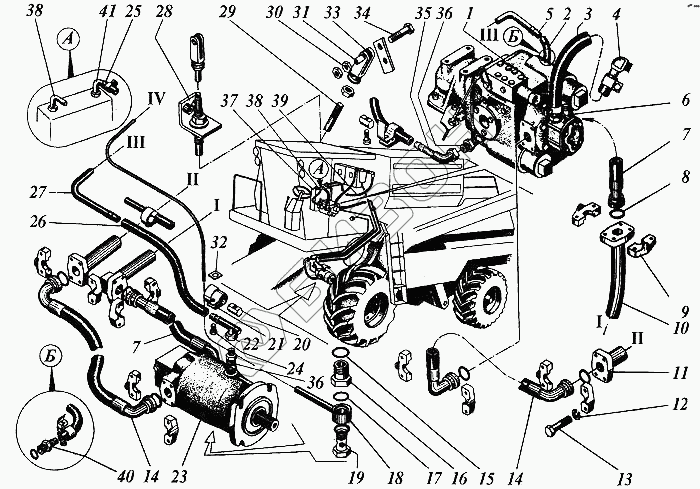

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Гидростатическая трансмиссия
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НП-90 | Насос аксиально-плунжерный регулируемый |
Загрузка ...
|
|
| 2 | РСМ-10.09.13.002 | Рукав |
Загрузка ...
|
|
| 3 | РСМ-10.09.09.350Б-02 | Рукав |
Загрузка ...
|
|
| 4 | РСМ-10.09.09.140А | Угольник ввертной |
Загрузка ...
|
|
| 5 | РСМ-10.09.01.930А | Трубопровод |
Загрузка ...
|
|
| 6 | РСМ-10.09.13.010А | Переходник |
Загрузка ...
|
|
| 7 | V425х800РSР Р2SР | Рукав высокого давления |
Загрузка ...
|
|
| 8 | ГСТ-90.00.003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | ГСТ-90.00.001 | Полуфланец |
Загрузка ...
|
|
| 10 | РСМ-10.09.01.370Г | Трубопровод |
Загрузка ...
|
|
| 10 | РСМ-8.09.01.020 | Трубопровод |
Загрузка ...
|
|
| 11 | РСМ-10.09.09.380Б | Трубопровод |
Загрузка ...
|
|
| 12 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 13 | ГСТ-90.00.002 | Болт |
Загрузка ...
|
|
| 14 | V425х800Р2SР Р2SР | Рукав высокого давления |
Загрузка ...
|
|
| 15 | 019-023-25-2-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | РСМ-10.09.04.602А | Штуцер |
Загрузка ...
|
|
| 17 | 016-020-25-2-2 | Уплотнительное кольцо |
Загрузка ...
|
|
| 18 | РСМ-10.09.02.260 | Трубопровод |
Загрузка ...
|
|
| 18 | РСМ-8.09.02.050 | Трубопровод |
Загрузка ...
|
|
| 19 | 54-60506 | Болт |
Загрузка ...
|
|
| 20 | 54-62339 | Гайка |
Загрузка ...
|
|
| 21 | РСМ-10.09.01.504 | Лента |
Загрузка ...
|
|
| 22 | РСМ-10.09.02.220Б | Тройник |
Загрузка ...
|
|
| 23 | МП-90 | Гидромотор |
Загрузка ...
|
|
| 24 | М6-8gх35 | Болт |
Загрузка ...
|
|
| 25 | 00312Б | Шланг |
Загрузка ...
|
|
| 26 | РСМ-10.09.05.001А | Рукав |
Загрузка ...
|
|
| 27 | РСМ-10.09.02.250 | Трубопровод |
Загрузка ...
|
|
| 27 | РСМ-8.09.02.040 | Трубопровод |
Загрузка ...
|
|
| 28 | РСМ-10.04.13.510А | Кронштейн |
Загрузка ...
|
|
| 29 | 6203-1313-158 | Трос "Пуш-Пул" 6200 |
Загрузка ...
|
|
| 30 | М6-6Н | Гайка |
Загрузка ...
|
|
| 31 | РСМ-10.04.13.805 | Втулка |
Загрузка ...
|
|
| 32 | 54-51.781 | Шайба |
Загрузка ...
|
|
| 33 | РСМ-10.04.13.302А | Вилка |
Загрузка ...
|
|
| 34 | М6-8gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | РСМ-10.09.02.080А | Угольник |
Загрузка ...
|
|
| 36 | РСМ-10.09.05.611Б | Штуцер |
Загрузка ...
|
|
| 37 | 100У-08.003 | Радиатор масляный |
Загрузка ...
|
|
| 38 | РСМ-10.09.13.090 | Трубопровод |
Загрузка ...
|
|
| 39 | РСМ-10.09.09.350-01 | Рукав |
Загрузка ...
|
|
| 40 | РСМ-10.09.09.400 | Переходник |
Загрузка ...
|
|
| 41 | РСМ-10.09.13.110А | Переходник |
Загрузка ...
|
